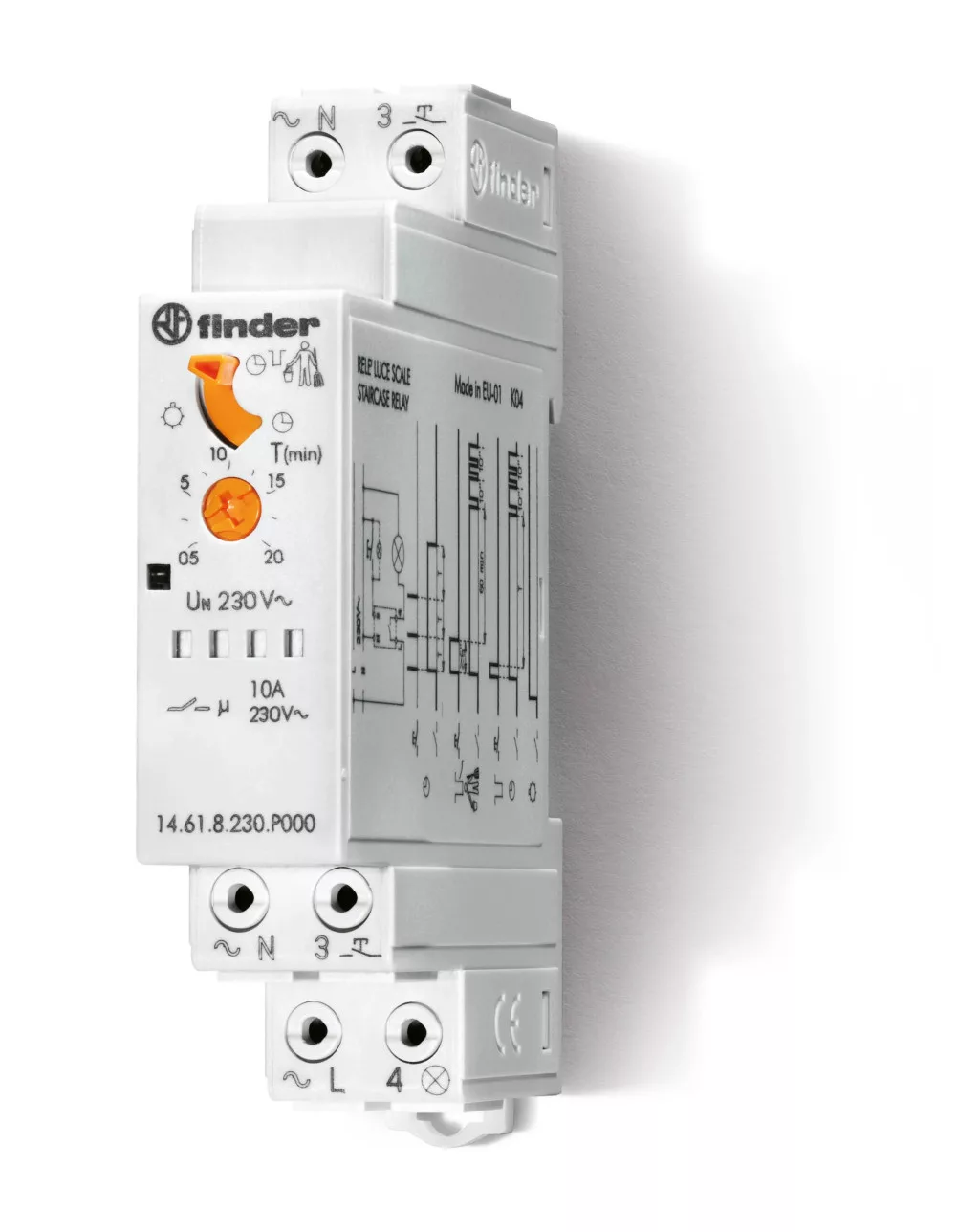

Finder 14.61.8.230.P000 többfunkciós lépcsőházi automata push in kapcsokkal, 1 záróérintkező (1 NO), 10 A, 230 V AC (50/60 Hz), működési tartomány (0,8…1,1) UN - 14618230P000

Finder 14.61.8.230.P000 – többfunkciós lépcsőházi automata push in kapcsokkal, 1 záróérintkező, 10 A

A Finder 14.61.8.230.P000 három működési módra állítható lépcsőházi automata, push in csatlakozókapcsokkal. A rugós kapcsok szerszám nélkül fogadják a tömör vagy érvéghüvellyel ellátott vezetőket, ami sorozatszereléskor érezhetően gyorsítja a bekötést.

A három választható üzemmód: időzítési automatika kikapcsolási figyelmeztetéssel és szerviz működési móddal, állandó világítás, valamint egyszerű időzítési automatika. Ez utóbbi módban a készülék a 18-as sorozat kombinált kapcsolóival (mozgásérzékelőkkel) is együtt tud működni.

A szerviz mód itt is elérhető: a nyomógomb legalább 5 másodperces nyomva tartására a világítás 60 percig bekapcsolva marad. A késleltetési idő 30 másodperctől 20 percig állítható, a bekötés 3 vagy 4 vezetékes lehet automatikus felismeréssel.

Fő műszaki jellemzők

• Gyártói cikkszám: 14.61.8.230.P000
• Termékcsalád: Finder 14-es sorozat
• Típus: 14.61 többfunkciós lépcsőházi automata, push in csatlakozással
• Működési funkciók száma: 3, homlokoldali választókapcsolóval
• Érintkezők kialakítása: 1 záróérintkező (1 NO)
• Beállítható időzítés: 0,5…20 perc
• Szerviz működési mód: 60 perc állandó világítás, 5 s nyomva tartással
• Tartós határáram: 10 A
• Névleges feszültség: 230 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 2300 VA / 750 VA
• Izzó- és halogénlámpa (230 V): 1000 W
• Fénycső elektronikus / hagyományos előtéttel: 1500 W / 500 W
• Kompakt fénycső és 230 V LED: 300 W
• Kisfeszültségű halogén vagy LED elektronikus / hagyományos előtéttel: 600 W / 1500 W
• Legkisebb kapcsolható terhelés: 1000 mW (10 V / 10 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 230 V AC (50/60 Hz), működési tartomány (0,8…1,1) UN
• Névleges teljesítményfelvétel: 3 VA / 1,2 W
• Villamos élettartam (AC-1): 100 000 kapcsolás
• Világító nyomógombok max. száma: 30 db (≤ 1 mA)
• Nyomógombokig megengedett kábelhossz: 200 m
• Vezérlőimpulzus max. időtartama: 100% ED
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Hőleadás a környezet felé: 1,2 W terhelőáram nélkül, 2 W tartós határáramnál
• Környezeti hőmérséklet: -10…+60 °C
• Védettség: IP 20
• Beépítési szélesség: 17,5 mm
• Méretek (magasság × szélesség × mélység): 89,8 × 17,5 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715)
• Csatlakozás: push in kapocs, vezetékcsupaszítási hossz 10 mm
• Max. beköthető vezeték-keresztmetszet: tömör 1 x 2,5 / 2 x 2,5 mm², sodrott 1 x 2,5 / 2 x 2,5 mm²

Tipikus felhasználási területek

• Lépcsőházi és folyosói világítás időzített vezérlése
• Társasházi közlekedők, pincék és tárolók világítása
• Irodaházak és szállodák folyosóvilágítása
• Meglévő nyomógombos installáció automatikussá tétele

Gyakori kérdések

Mit jelent a push in csatlakozás?

A rugós kapcsokba a tömör vagy érvéghüvellyel ellátott sodrott vezető szerszám nélkül bedugható, a kötés pedig a kék nyomógomb lenyomásával oldható. Sorozatszereléskor ez érezhetően gyorsabb a csavaros kötésnél.

Milyen három működési mód választható?

Időzítési automatika kikapcsolási figyelmeztetéssel és szerviz működési móddal, állandó világítás, valamint egyszerű időzítési automatika. Ez utóbbiban a készülék a 18-as sorozat mozgásérzékelőivel is együttműködik.

Miért 10 A ez a típus a 16 A helyett?

A 14.61 tartós határárama 10 A, AC-1 terhelhetősége 2300 VA. Ha nagyobb lámpaterhelést kell kapcsolni, a 16 A-es 14.71 vagy 14.01 a megfelelő választás.

Mire jó a szerviz működési mód?

A nyomógomb legalább 5 másodperces nyomva tartására a világítás 60 percig folyamatosan bekapcsolva marad, takarításhoz vagy javításhoz.

Hová és hogyan szerelhető?

35 mm-es DIN-sínre (EN 60715). A készülék mérete 89,8 × 17,5 × 60,8 mm.

Milyen környezetben használható?

A környezeti hőmérséklet-tartomány -10…+60 °C, a védettség IP 20.
