Finder 7F.02.0.000.1000 kilépő szűrő – 1-es építési nagyság, beltéri alkalmazásra

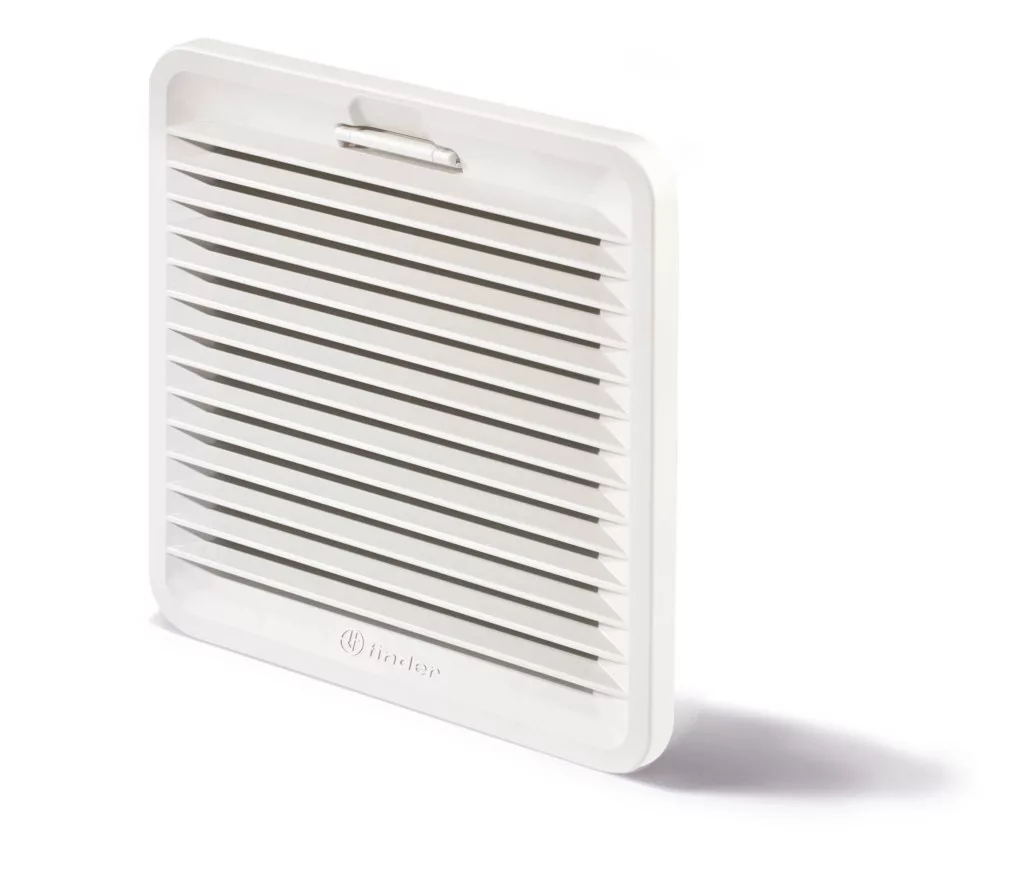

A Finder 7F.02.0.000.1000 a gyártó 7F sorozatába tartozó kilépő szűrő. A szekrénybe befúvó ventilátorral párban dolgozik: a ventilátor friss levegőt nyom a szekrénybe, a kilépő szűrő pedig a másik oldalon kiengedi a felmelegedett levegőt, miközben a szűrőbetét megakadályozza, hogy kívülről por jusson be. Tápfeszültségre nincs szüksége.

A szekrény optimális szellőztetéséhez a kilépő szűrő nagyságát a ventilátoréhoz kell igazítani: ez a 1-es építési nagyságú kivitel a 1020 légáramjelű ventilátorokhoz való. Kilépő szűrő nélkül a szekrényben túlnyomás keletkezik, és a ventilátor nem tudja a névleges légáramát leadni.

A készülék beépítési mélysége kicsi, mindössze 11,1 + 9 = 20,1 mm, az előlap mérete 120 × 120 mm, a szükséges kivágás (92+1,0 x 92+1,0) mm beépítési kivágás. A ház és a fedél UL94 V-0 minősítésű műanyagból készül; a szűrőbetét szerszám nélkül, gyorsan cserélhető.

Ez a kivitel beltéri alkalmazásra való: a megengedett környezeti hőmérséklet -15…+55 °C, a NEMA szerinti védettség 12-es típus. Az EN 60529 szerinti védettség IP 54, az EN 62262 szerinti ütésállóság IK 08.

Fő műszaki jellemzők

• Gyártói cikkszám: 7F.02.0.000.1000
• Termékcsalád: Finder 7F sorozat
• Típus: 7F.02 kilépő szűrő beltéri alkalmazáshoz
• Építési nagyság: 1-es építési nagyság, (92+1,0 x 92+1,0) mm beépítési kivágás
• Tápfeszültség: nem igényel tápfeszültséget
• Készülékház és fedél: UL94 V-0 szerinti műanyag, szürke RAL 7035
• Szűrőbetét: G3-as osztály az EN 779 szerint, (80…90) %-os közepes szűrési fok; ISO coarse 55 % az ISO 16890 szerint; műanyagszálas, progresszív felépítésű, hőálló 100 °C-ig, önoltó, F1 égési osztályú (DIN 53438)
• Környezeti hőmérséklet: -15…+55 °C
• Védettség az EN 60529 szerint: IP 54
• Védettség az EN 62262 szerint: IK 08
• Védettség a NEMA szerint: 12-es típus
• Előlap mérete: 120 × 120 mm
• Beépítési mélység: 11,1 + 9 = 20,1 mm
• Ajánlott ventilátor: 7F.20.x.xxx.1020 (beltéri) vagy 7F.30.x.xxx.1020 (kültéri)
• Szerelés: a kapcsolószekrény oldalára, kivágásba

Tipikus felhasználási területek

• Kapcsolószekrények szellőztetésének kilépő oldala, 1-es építési nagyságban
• Párban a 1020 légáramjelű, szekrénybe befúvó ventilátorral
• A felmelegedett levegő elvezetése a szekrényből túlnyomás nélkül
• Porterhelt környezet: a G3 osztályú szűrőbetét megakadályozza a por bejutását
• Beltéri telepítés, -15…+55 °C környezeti hőmérséklet-tartományban
• Villamos elosztószekrények és gépvezérlő szekrények szellőztetése

Gyakori kérdések

Mire való a kilépő szűrő?

A befúvó ventilátorral párban dolgozik: a ventilátor friss levegőt nyom a szekrénybe, a kilépő szűrő a másik oldalon kiengedi a felmelegedett levegőt. Enélkül a szekrényben túlnyomás alakul ki, és a ventilátor nem tudja a névleges légáramát leadni. A szűrőbetét közben megakadályozza, hogy kívülről por jusson be.

Melyik ventilátorhoz való?

Ez a 1-es építési nagyságú kivitel a 1020 légáramjelű ventilátorokhoz való: beltéri alkalmazásnál a 7F.20.x.xxx.1020, kültérinél a 7F.30.x.xxx.1020 típushoz. A kilépő szűrő nagyságát mindig a ventilátoréhoz kell igazítani.

Mekkora kivágás kell hozzá?

A készülék 1-es építési nagyság, (92+1,0 x 92+1,0) mm beépítési kivágás. Az előlap mérete 120 × 120 mm, a beépítési mélység mindössze 11,1 + 9 = 20,1 mm, ezért szűk szekrényben is elfér.

Kell hozzá tápfeszültség?

Nem. A kilépő szűrő tisztán mechanikus alkatrész, nincs benne ventilátor és nem igényel tápfeszültséget. A rendelési számban ezért szerepel nulla a tápfeszültség helyén.

Beltéri vagy kültéri alkalmazásra való?

Ez a 7F.02 típus beltéri alkalmazásra készül: a megengedett környezeti hőmérséklet -15…+55 °C, a NEMA szerinti védettség 12-es típus. Kültéri telepítéshez a 7F.03-as típus való, amely -30…+55 °C-ig és NEMA 3R besorolással használható. A beltéri kivitel fekete színben (RAL 9004) is rendelhető.

Milyen a szűrőbetét?

A szűrőbetét G3-as osztály az EN 779 szerint, (80…90) %-os közepes szűrési fok; ISO coarse 55 % az ISO 16890 szerint; műanyagszálas, progresszív felépítésű, hőálló 100 °C-ig, önoltó, F1 égési osztályú (DIN 53438). Szerszám nélkül, a fedél levételével cserélhető. A csere gyakoriságát a környezet porterhelése határozza meg; eltömődött szűrővel a szekrény szellőzése romlik.
