Finder 12.61.8.230.0000 elektronikus kapcsolóóra, 1 váltóérintkező (1 CO), 16 A, 110…230 V AC/DC tápfeszültség, heti program, 50 tárolóblokk, legrövidebb 1 perc - 126182300000

Finder 12.61.8.230.0000 elektronikus kapcsolóóra – 16 A, 1 váltóérintkező, heti program

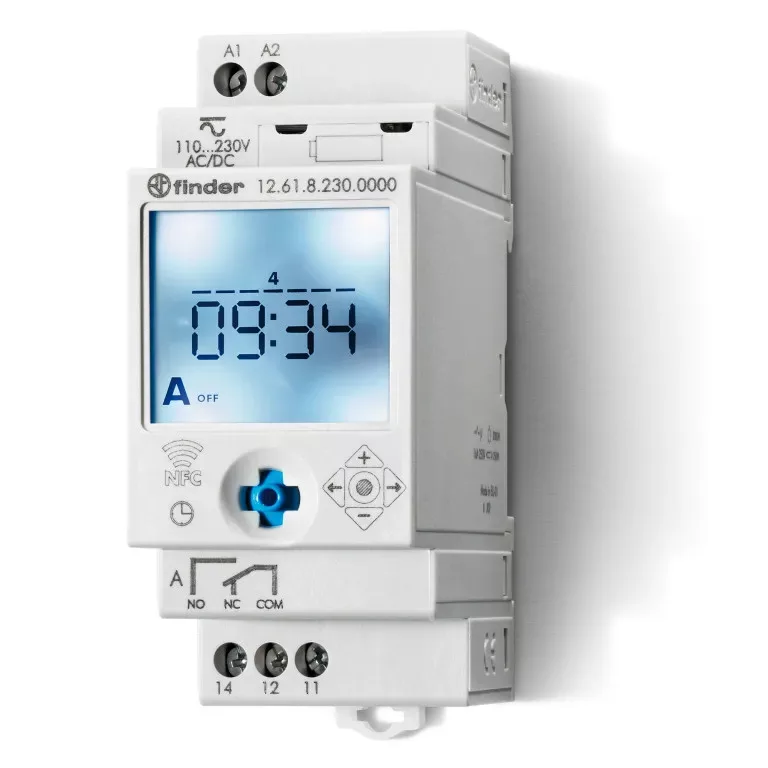

A Finder 12.61.8.230.0000 a gyártó 12-es sorozatába tartozó kapcsolóóra, amely a beállított időprogram szerint automatikusan kapcsolja a világítási, fűtési vagy egyéb köröket. Elosztószekrénybe, 35 mm-es DIN-sínre szerelhető, és kézi beavatkozás nélkül tartja a napi ritmust – akkor is, ha senki nincs a helyszínen.

A 12.61 típus 1 váltóérintkező (1 CO) kialakítású. Egycsatornás elektronikus kapcsolóóra heti programmal és háttérvilágításos LCD-kijelzővel. A legrövidebb kapcsolási idő 1 perc, és a be-/kikapcsoláson kívül impulzusadás is programozható 1 másodperctől 59 percig – ez például iskolai csengőkhöz vagy rövid idejű vezérlésekhez hasznos.

A programozás joystickkal vagy NFC-vel történik, a beállítások négyjegyű PIN-kóddal védhetők. Az elöl cserélhető elem a hálózati feszültség kiesése esetén is megőrzi a programokat és a pontos időt.

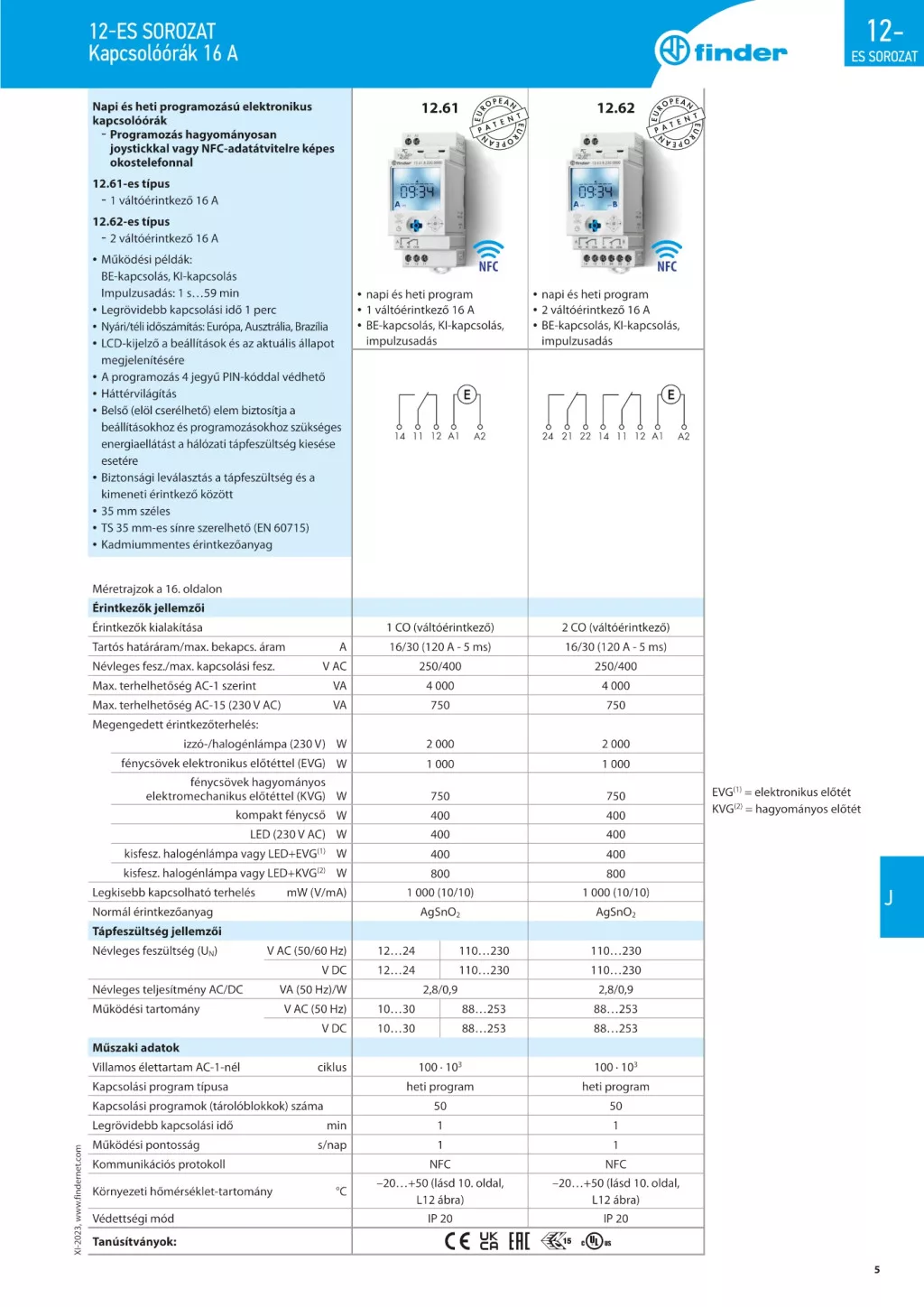

Fő műszaki jellemzők

• Gyártói cikkszám: 12.61.8.230.0000
• Termékcsalád: Finder 12-es sorozat
• Típus: 12.61 elektronikus kapcsolóóra
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram / max. bekapcsolási áram: 16/30 A (120 A - 5 ms)
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 4000 VA / 750 VA
• Megengedett lámpaterhelés: izzó- és halogénlámpa 2000 W, fénycső elektronikus előtéttel 1000 W, hagyományos előtéttel 750 W, kompakt fénycső 400 W, 230 V-os LED 400 W
• Legkisebb kapcsolható terhelés: 1000 mW (10 V / 10 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 110…230 V AC/DC, működési tartomány 88…253 V
• Névleges teljesítményfelvétel: 2,8 VA / 0,9 W
• Kapcsolási program típusa: heti program
• Programok száma: 50 tárolóblokk
• Legrövidebb kapcsolási idő: 1 perc
• Működési pontosság: 1 s/nap
• Programozás módja: joystickkal vagy NFC-képes okostelefonnal (FINDER Toolbox)
• Működési tartalék: cserélhető CR 2032 elem, 6 év
• Villamos élettartam (AC-1): 100 000 kapcsolás
• Hőleadás a környezet felé: 0,9 W terhelőáram nélkül, 1,5 W tartós határáramnál
• Környezeti hőmérséklet: -20…+50 °C
• Védettség: IP 20
• Beépítési szélesség: 35 mm
• Méretek (magasság × szélesség × mélység): 88,8 × 35 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715)
• Max. beköthető vezeték-keresztmetszet: tömör 1 x 6 / 2 x 4 mm², sodrott 1 x 4 / 2 x 2,5 mm²
• Meghúzási nyomaték: 0,8 Nm, vezetékcsupaszítási hossz 9 mm

Tipikus felhasználási területek

• Kirakatok és cégérek világításának időzítése
• Utcai és udvari világítás kapcsolása napi program szerint
• Fűtés és hűtés időzített vezérlése
• Iskolai csengők és rövid idejű vezérlések
• Szellőztetés, szivattyúk és egyéb ismétlődő üzemű körök kapcsolása

Gyakori kérdések

Mire való a kapcsolóóra?

A kapcsolóóra a beállított időprogram szerint automatikusan kapcsolja a hozzá kötött kört, így nincs szükség kézi be- és kikapcsolásra. Világítás, fűtés, szellőztetés vagy szivattyú vezérlésére egyaránt használható, és a felesleges üzemidő elhagyásával energiát takarít meg.

Milyen programot lehet beállítani a 12.61 típussal?

Ez a típus heti program szerint működik, 50 tárolóblokk tárolható, a legrövidebb kapcsolási idő 1 perc. A működési pontosság 1 s/nap.

Hogyan programozható?

A beállítás joystickkal vagy NFC-képes okostelefonnal (FINDER Toolbox) történik. A készülék heti program kezelésére képes, 50 tárolóblokk kapacitással és 1 perc legrövidebb kapcsolási idővel.

Mi történik áramszünet esetén?

A készülék működési tartaléka: cserélhető CR 2032 elem, 6 év. Ez tartja a pontos időt és a beállított programokat a hálózati tápfeszültség kiesése alatt is. A kimeneti relé azonban csak akkor működik, ha van tápfeszültség.

Mekkora terhelés kapcsolható vele?

A tartós határáram 16 A, a maximális terhelhetőség AC-1 szerint 4000 VA, AC-15 szerint 750 VA. Megengedett lámpaterhelés: izzó- és halogénlámpa 2000 W, fénycső elektronikus előtéttel 1000 W, hagyományos előtéttel 750 W, kompakt fénycső 400 W, 230 V-os LED 400 W.

Mekkora helyet foglal el az elosztóban?

A készülék 35 mm széles, teljes mérete 88,8 × 35 × 60,8 mm (magasság × szélesség × mélység), és 35 mm-es DIN-sínre (EN 60715) szerelhető.
