Finder 60.13.8.024.0054 ipari relé – 10 A, 3 váltóérintkező, 24 V AC

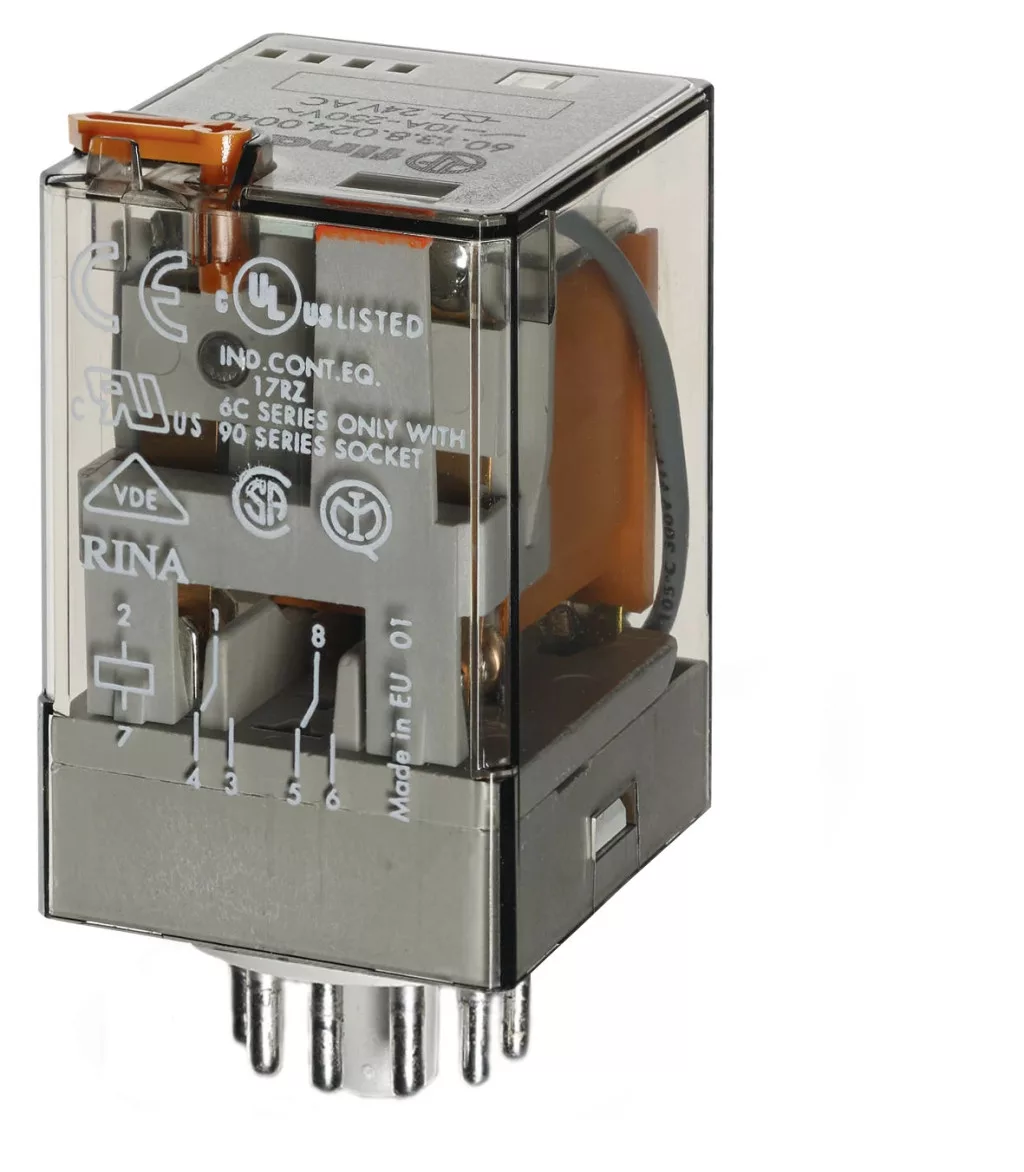

A Finder 60.13.8.024.0054 a gyártó 60-as sorozatába tartozó dugaszolható ipari relé. A 11 pólusú kivitel a 90-es sorozat foglalataiba dugaszolható: 90.03, 90.21, 90.23 vagy 90.27 csavaros csatlakozású foglalatba, amely 35 mm-es DIN-sínre pattintható vagy csavarozható, illetve 90.15 / 90.15.1 NYÁK-foglalatba. A bekötés a foglalaton marad, így a relé szerszám nélkül kiemelhető és cserélhető.
Három váltóérintkezőjével három független kör vezérelhető, érintkezőnként 10 A tartós határárammal. Az AC-1 terhelhetőség 2500 VA, AC-15 szerint 500 VA, egyfázisú motorterhelésnél 0,37 kW, a maximális kapcsolási feszültség pedig 400 V AC. Egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 10 / 0,4 / 0,15 A kapcsolható.
Az érintkezőanyag kadmiummentes AgNi, a sorozat alapkivitele: általános ohmos és kisebb induktív terhelésekhez való. A legkisebb kapcsolható terhelés 500 mW (10 V / 5 mA).
Kivitel: zárható tesztnyomógomb, LED-es állapotjelző AC-hez és mechanikus kapcsolási állapotlátjelzés. A gyakorlatban ez azt jelenti, hogy a zárható tesztnyomógombbal az érintkezők kézzel is működtethetők, a beépített LED a tekercs gerjesztésekor világít, valamint a mechanikus állapotlátjelzés feszültségmentes állapotban is mutatja a kapcsolási helyzetet.
A tekercs AC-tekercs (50/60 Hz), 24 V AC névleges feszültséggel: működési tartománya 19,2…26,4 V, ellenállása 74 Ω, névleges árama 90 mA, teljesítményfelvétele 2,2 VA. A meghúzási és elejtési idő 11/4 ms, a mechanikai élettartam AC-vezérlésnél 20 millió, DC-vezérlésnél 50 millió ciklus.
Fő műszaki jellemzők
- Gyártói cikkszám: 60.13.8.024.0054
- Termékcsalád: Finder 60-as sorozat
- Típus: 60.13 dugaszolható ipari relé
- Érintkezők kialakítása: 3 váltóérintkező (3 CO)
- Kivitel: zárható tesztnyomógomb, LED-es állapotjelző AC-hez és mechanikus kapcsolási állapotlátjelzés
- Tartós határáram / max. bekapcsolási áram: 10/20 A
- Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
- Max. terhelhetőség AC-1 / AC-15 (230 V AC): 2500 VA / 500 VA
- Egyfázisú motorterhelés AC-3 (230 V AC): 0,37 kW
- Max. kapcsolási áram DC-1 (24/110/220 V): 10 / 0,4 / 0,15 A
- Legkisebb kapcsolható terhelés: 500 mW (10 V / 5 mA)
- Érintkezőanyag: AgNi (kadmiummentes)
- Tekercs típusa: AC-tekercs (50/60 Hz)
- Tekercsfeszültség: 24 V AC
- Tekercs működési tartománya: 19,2…26,4 V – (0,8…1,1) UN
- Tekercsellenállás / névleges tekercsáram: 74 Ω / 90 mA
- Névleges tekercsteljesítmény: 2,2 VA (50 Hz)
- Tartási / elejtési feszültség: AC 0,8 UN / 0,2 UN, DC 0,5 UN / 0,1 UN
- Mechanikai élettartam (AC / DC): 20 000 000 / 50 000 000 ciklus
- Villamos élettartam (AC-1): 200 000 ciklus
- Meghúzási / elejtési idő: 11/4 ms
- Prellezési idő a NO / NC érintkezők zárásakor: 1/4 ms
- Névleges szigetelési feszültség: 250 V (3-as légszennyezettségi fokozat) / 400 V (2-es fokozat)
- Túlfeszültség-osztály: III
- Lökőfeszültség-állóság a tekercs és az érintkezők között: 3,6 kV (1,2/50 µs)
- Dielektromos szilárdság a tekercs és az érintkezők között: 2000 V AC
- Dielektromos szilárdság a szomszédos érintkezők között: 2000 V AC
- Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC, mikrolekapcsolás
- Rázás- és ütésállóság: 22/22 g (5…55 Hz), illetve 20 g
- Hőleadás a környezet felé: 1,3 W terhelőáram nélkül, 3,4 W tartós határáramnál
- Környezeti hőmérséklet: -40…+70 °C
- Védettség: RT I
- Méretek (magasság × szélesség × mélység): 66,8 × 32,5 × 36,4 mm
- Szerelés: 11 pólusú foglalatba dugaszolható: 90.03, 90.21, 90.23 vagy 90.27 csavaros csatlakozású, 35 mm-es DIN-sínre (EN 60715) pattintható vagy csavarozható foglalat, illetve 90.15 / 90.15.1 NYÁK-foglalat
- Kiegészítők: 99.01 és 99.02 sorozatú LED-es állapotjelző és EMC-védőmodulok, 86.00 és 86.30-as időzítőmodulok, 090.06 átkötőhíd, 090.33 fém rögzítőkengyel, 060.48 felirati tábla
- Egyéb: európai szabadalommal védett kialakítás
Tipikus felhasználási területek
- Három független kör kapcsolása egyetlen vezérlőjelről, érintkezőnként 10 A tartós határárammal
- Meglévő 11 pólusú foglalatos szekrények relécseréje, a huzalozás bontása nélkül
- Általános ohmos és kisebb induktív terhelések kapcsolása, AC-1 szerint 2500 VA-ig
- Váltakozó feszültségű vezérlőkörök 24 V AC vezérlőfeszültségről
- Üzembe helyezés és hibakeresés, ahol az érintkezőket kézzel is működtetni kell
- Szekrények, ahol a relék üzemállapotát ránézésre kell látni
- Karbantartás, ahol a kapcsolási helyzetet feszültségmentes állapotban is le kell olvasni
- Emelőeszközök, daruk, hajógyárak és hajóépítés
Gyakori kérdések
Hány kört tud kapcsolni a 60.13?
A relé 3 váltóérintkező (3 CO) kialakítású, tehát három független kör vezérelhető vele egyetlen vezérlőjelről. Érintkezőnként 10 A a tartós határáram, a maximális bekapcsolási áram 20 A, a maximális kapcsolási feszültség 400 V AC. A kivitel 11 pólusú foglalatba dugaszolható, a tekercs és az érintkezők közötti lökőfeszültség-állóság 3,6 kV (1,2/50 µs).
Milyen tekercsfeszültséget igényel?
A tekercs AC-tekercs (50/60 Hz), 24 V AC névleges feszültséggel. Működési tartománya 19,2…26,4 V – (0,8…1,1) UN, ellenállása 74 Ω, névleges árama 90 mA, teljesítményfelvétele 2,2 VA (50 Hz).
Mekkora terhelés kapcsolható vele?
Érintkezőnként 10 A tartós határáram, AC-1 szerint 2500 VA, AC-15 szerint 500 VA, egyfázisú motorterhelésnél 0,37 kW. Egyenfeszültségen DC-1 szerint 24 / 110 / 220 V-on 10 / 0,4 / 0,15 A. A legkisebb kapcsolható terhelés 500 mW (10 V / 5 mA), a hőleadás tartós határáramnál 3,4 W.
Milyen terheléshez való az AgNi érintkező?
Az érintkezőanyag kadmiummentes AgNi, a sorozat alapkivitele: általános ohmos és kisebb induktív terhelésekhez való. Ritkán működtetett körökhöz és kis áramú jelekhez a sorozat AgNi + Au érintkezős változata ajánlott.
Mit tartalmaz ez a kivitel?
A kivitel megnevezése: zárható tesztnyomógomb, LED-es állapotjelző AC-hez és mechanikus kapcsolási állapotlátjelzés. Ez a gyakorlatban zárható tesztnyomógomb az érintkezők kézi működtetéséhez, LED-es állapotjelző váltakozó feszültségű tekercshez, valamint mechanikus kapcsolási állapotlátjelzés, amely feszültségmentesen is leolvasható. A többi villamos jellemző megegyezik a 60.13 többi változatáéval.
Mit jelez a beépített LED?
A LED a tekercs gerjesztésekor világít, így a szekrény kinyitása után ránézésre látszik, mely relék dolgoznak. Ez a változat váltakozó feszültségű tekercshez való LED-es állapotjelzővel készül, 24 V AC névleges feszültségre.
