Finder 22.64.0.230.4610 installációs mágneskapcsoló, 2 záró- és 2 nyitóérintkező (2 NO + 2 NC), 63 A, 230 V AC/DC, mechanikus állapotjelzés, 35 mm-es DIN-sín (EN 60715) - 226402304610

Finder 22.64.0.230.4610 installációs mágneskapcsoló – 63 A, 2 záró- és 2 nyitóérintkező, 230 V AC/DC

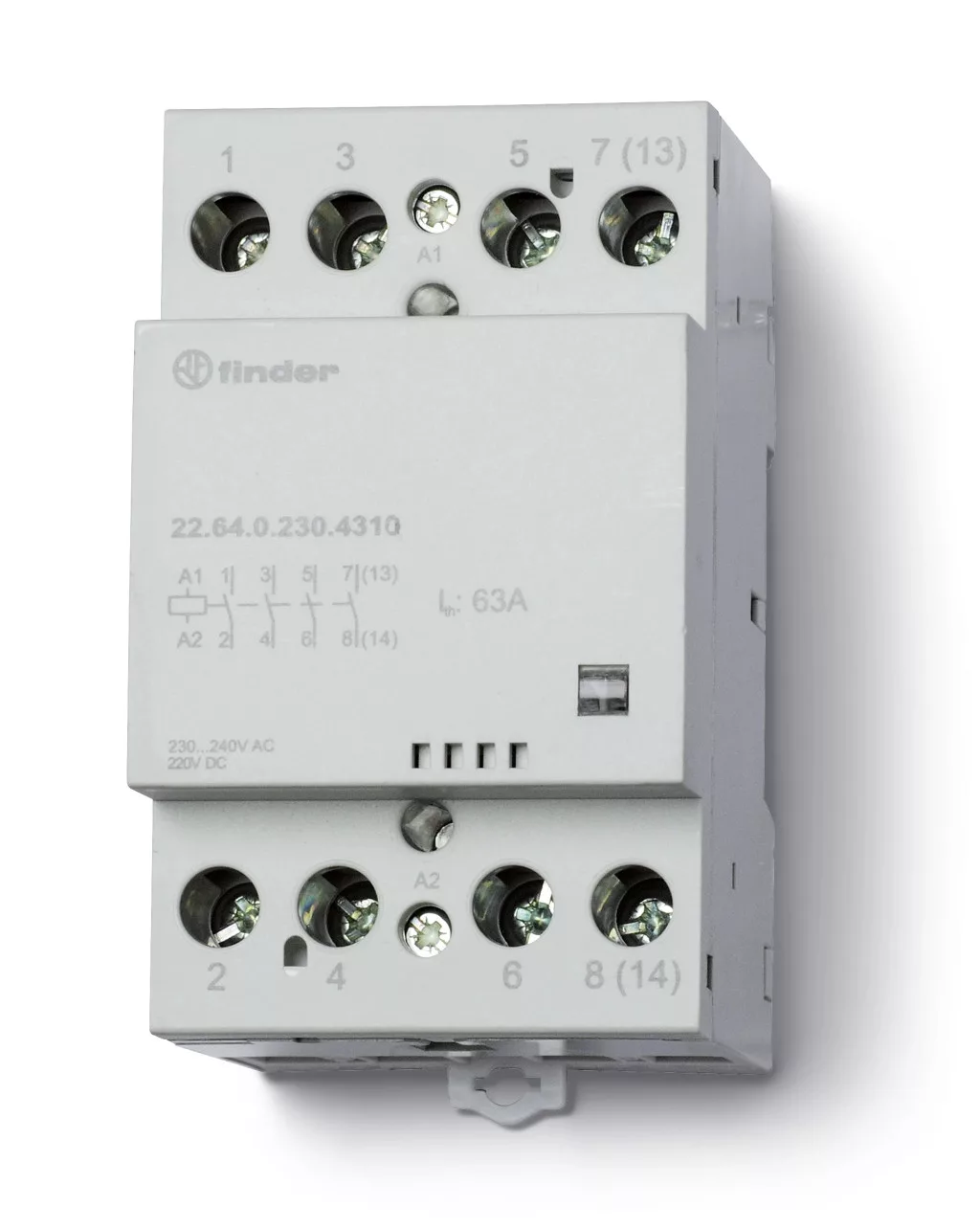

A Finder 22.64.0.230.4610 a gyártó 22-es sorozatába tartozó installációs mágneskapcsoló (kontaktor), amely épületvillamossági elosztókban világítási, fűtési, szivattyú- és motoros körök kapcsolására készült. Az EN 61095 szabvány követelményeit teljesíti, tartós határárama 63 A, és 35 mm-es DIN-sínre (EN 60715) szerelhető.

A 22.64 típus ebben a kivitelben 2 záró- és 2 nyitóérintkező (2 NO + 2 NC) kialakítású. Két záró- és két nyitóérintkezője ellentétesen működik, így egy vezérlőjellel kapcsolható át két nagy terhelésű körcsoport.

A készülék homlokoldalán mechanikus állapotjelzés található: a piros jelzés akkor látható, amikor a mágneskapcsoló villamosan bekapcsolt állapotban van, így a kapcsolási állapot a szekrény kinyitása után ránézésre ellenőrizhető.

A tekercs 230 V AC/DC vezérlésre készült, 196–264 V AC, 242 V DC-ig működési tartománnyal. A belső kapcsolási megoldásnak köszönhetően a vezérlés váltakozó és egyenfeszültségű is lehet, brummogásmentes működéssel, a bemeneten varisztoros védőkapcsolással. A tekercs és az érintkezők között megerősített szigetelés van, az érintkezők anyaga AgSnO2, amely a nagy bekapcsolási áramú világítási köröket is bírja (240 A - 5 ms bekapcsolási csúcsáram).

Fő műszaki jellemzők

• Gyártói cikkszám: 22.64.0.230.4610
• Termékcsalád: Finder 22-es sorozat
• Típus: 22.64 installációs mágneskapcsoló
• Érintkezők kialakítása: 2 záró- és 2 nyitóérintkező (2 NO + 2 NC)
• Tartós határáram / max. bekapcsolási áram: 63 A / 240 A - 5 ms
• Névleges / max. kapcsolási feszültség: 400/480 V AC
• Max. terhelhetőség AC-1 / AC-7a: 40 000 VA (400 V AC)
• Névleges áram AC-3 / AC-7b: 30 A
• Motorterhelés AC-3: 15 kW háromfázisú motorterhelés (AC-3, 400–440 V AC)
• Max. terhelhetőség AC-5a (250 V): 32 A
• Max. kapcsolási áram DC-1: 63/4/1,2 A (24/110/220 V)
• Izzó- és halogénlámpa terhelés (230 V): 5000 W
• Fénycső elektronikus / hagyományos előtéttel: 2000 W / 2000 W
• Kompakt fénycső: 1500 W
• LED (230 V AC): 1500 W
• Érintkezőanyag: AgSnO2
• Vezérlőfeszültség: 230 V AC/DC (50/60 Hz vagy DC), működési tartomány 196–264 V AC, 242 V DC-ig
• Névleges tekercsáram: 26 mA
• Tekercs névleges teljesítménye: 6 VA (50 Hz) / 6 W
• Mechanikai / villamos élettartam (AC-7a): 3 000 000 / 100 000 ciklus
• Meghúzási / elejtési idő: 20/45 ms
• Szigetelés a tekercs és az érintkezők között: megerősített szigetelés a tekercs és az érintkezők között, 2000 V AC dielektromos szilárdság
• Kivitel: mechanikus állapotjelzés
• Környezeti hőmérséklet: -15…+55 °C
• Védettség: IP 20
• Beépítési szélesség: 53,5 mm (3 modul)
• Méretek (magasság × szélesség × mélység): 95,8 × 53,5 × 63,1 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715)
• Bővíthetőség: 6 A-es segédérintkező blokkal – 022.63 (2 záró) vagy 022.65 (1 záró + 1 nyitó)
• Szabvány: EN 61095

Tipikus felhasználási területek

• Világítási körök központi kapcsolása irodában, üzletben, csarnokban
• Utcai, parkolói és parkvilágítás vezérlése
• Szállodai szobák energiatakarékos kapcsolása
• Szivattyúk, ventilátorok és háromfázisú motorok vezérlése
• Elektromos fűtés és nagy terhelésű körök kapcsolása elosztószekrényből

Gyakori kérdések

Mi az installációs mágneskapcsoló, és mikor érdemes használni?

Az installációs mágneskapcsoló olyan DIN-sínre szerelhető kontaktor, amely kis vezérlőjelről nagy terhelésű köröket kapcsol. Akkor hasznos, ha egy kapcsolóról vagy automatikáról világítási, fűtési vagy motoros körök teljes csoportját kell kapcsolni, amit a kapcsoló önmagában nem bírna.

Milyen érintkező-kialakítású a 22.64.0.230.4610?

Ez a kivitel 2 záró- és 2 nyitóérintkező (2 NO + 2 NC) kialakítású. Két záró- és két nyitóérintkezője ellentétesen működik, így egy vezérlőjellel kapcsolható át két nagy terhelésű körcsoport.

Milyen vezérlőfeszültséget igényel?

A tekercs 230 V AC/DC vezérlésre készült, 196–264 V AC, 242 V DC-ig működési tartománnyal és 26 mA névleges tekercsárammal. A vezérlés váltakozó és egyenfeszültségről egyaránt történhet, brummogásmentesen.

Mekkora terhelés kapcsolható vele?

A tartós határáram 63 A, a maximális terhelhetőség AC-1/AC-7a szerint 40 000 VA (400 V AC). Izzó- és halogénlámpából 5000 W, 230 V-os LED-ből 1500 W kapcsolható, motorterhelésnél pedig 15 kW háromfázisú motorterhelés (AC-3, 400–440 V AC).

Mekkora helyet foglal el a szekrényben?

A készülék 53,5 mm széles (3 modul), teljes mérete 95,8 × 53,5 × 63,1 mm (magasság × szélesség × mélység), és 35 mm-es DIN-sínre pattintható.

Bővíthető segédérintkezővel?

Igen, oldalról mechanikusan csatlakoztatható 6 A-es segédérintkező blokk: 022.63 (2 záró) vagy 022.65 (1 záró + 1 nyitó). A segédérintkező az EN 60947-5-1 szerinti kivitel.
