Finder 22.32.0.024.4340 installációs mágneskapcsoló, 2 záróérintkező (2 NO), 25 A, 24 V AC/DC, On-Auto-Off kapcsoló, állapotjelzés és LED, 35 mm-es DIN-sín (EN 60715) - 223200244340

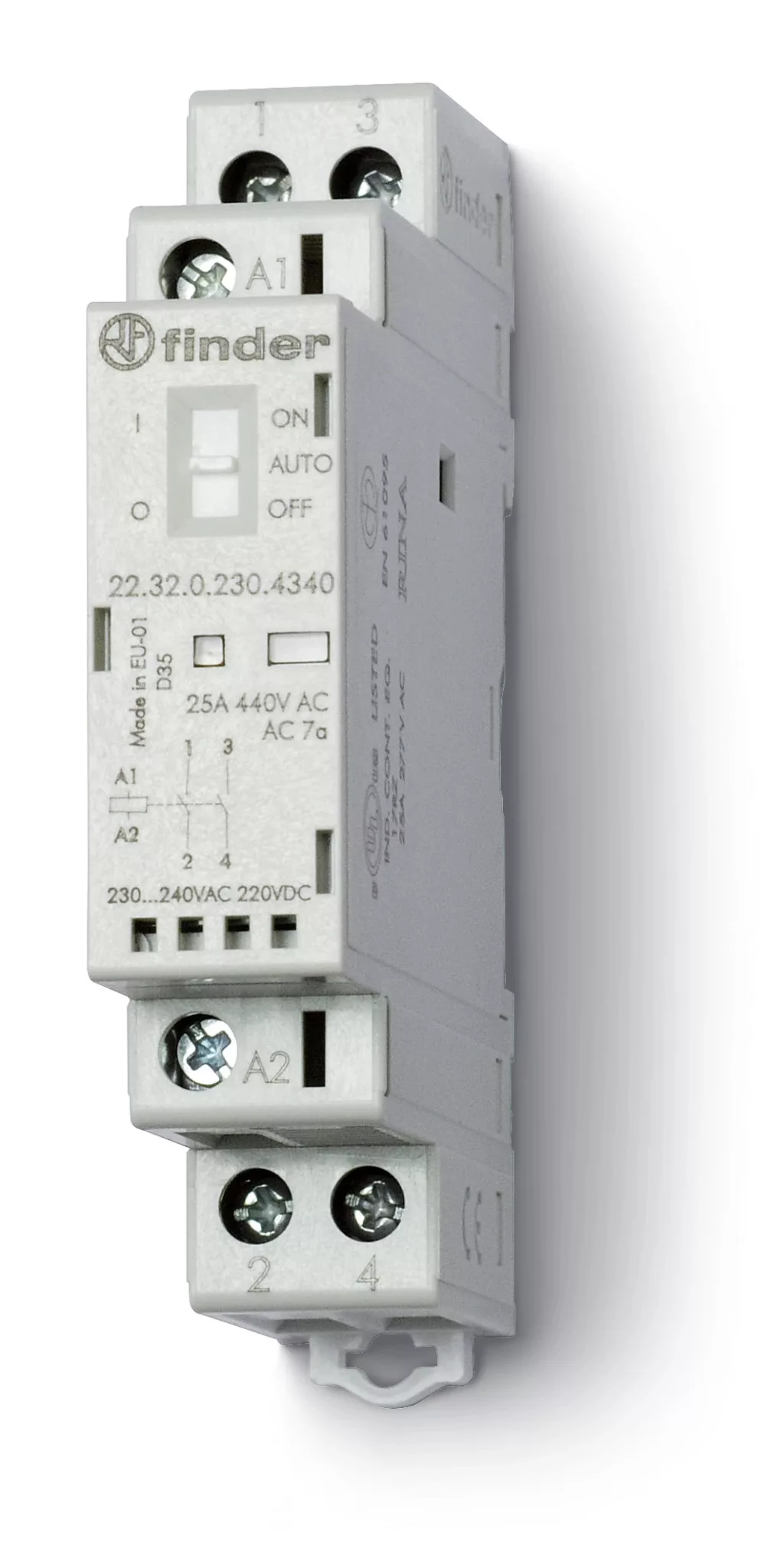

Finder 22.32.0.024.4340 installációs mágneskapcsoló – 25 A, 2 záróérintkező, 24 V AC/DC

A Finder 22.32.0.024.4340 a gyártó 22-es sorozatába tartozó installációs mágneskapcsoló (kontaktor), amely épületvillamossági elosztókban világítási, fűtési, szivattyú- és motoros körök kapcsolására készült. Az EN 61095 szabvány követelményeit teljesíti, tartós határárama 25 A, és 35 mm-es DIN-sínre (EN 60715) szerelhető.

A 22.32 típus ebben a kivitelben 2 záróérintkező (2 NO) kialakítású. Két záróérintkezője alaphelyzetben nyitott, és a tekercs gerjesztésekor zár. Egyfázisú körök kapcsolására, illetve a fázis és a nullavezető együttes bontására használható.

A készülék háromállású On (BE) - Auto - Off (KI) kapcsolóval, mechanikus állapotjelzéssel és zöld LED-del készül. BE állásban az érintkezők a bekapcsolt helyzetben maradnak, AUTO állásban a vezérlőfeszültség szerint működnek, KI állásban pedig a tekercs vezérlőfeszültsége ellenére sem húz meg a készülék. Így a kör kézzel felülvezérelhető karbantartáskor vagy hibakereséskor.

A tekercs 24 V AC/DC vezérlésre készült, 19,2–26,4 V működési tartománnyal. A belső kapcsolási megoldásnak köszönhetően a vezérlés váltakozó és egyenfeszültségű is lehet, brummogásmentes működéssel, a bemeneten varisztoros védőkapcsolással. A tekercs és az érintkezők között megerősített szigetelés van, az érintkezők anyaga AgSnO2, amely a nagy bekapcsolási áramú világítási köröket is bírja (120 A - 5 ms bekapcsolási csúcsáram).

Fő műszaki jellemzők

• Gyártói cikkszám: 22.32.0.024.4340
• Termékcsalád: Finder 22-es sorozat
• Típus: 22.32 installációs mágneskapcsoló
• Érintkezők kialakítása: 2 záróérintkező (2 NO)
• Tartós határáram / max. bekapcsolási áram: 25 A / 120 A - 5 ms
• Névleges / max. kapcsolási feszültség: 250/440 V AC
• Max. terhelhetőség AC-1 / AC-7a: 6250 VA (250 V AC)
• Névleges áram AC-3 / AC-7b: 10 A
• Motorterhelés AC-3: 1 kW egyfázisú motorterhelés (AC-3, 230 V AC)
• Max. terhelhetőség AC-5a (250 V): 15 A
• Max. kapcsolási áram DC-1: 25/5/1 A (24/110/220 V)
• Izzó- és halogénlámpa terhelés (230 V): 2000 W
• Fénycső elektronikus / hagyományos előtéttel: 800 W / 500 W
• Kompakt fénycső: 200 W
• LED (230 V AC): 200 W
• Érintkezőanyag: AgSnO2
• Vezérlőfeszültség: 24 V AC/DC (50/60 Hz vagy DC), működési tartomány 19,2–26,4 V
• Névleges tekercsáram: 83 mA
• Tekercs névleges teljesítménye: 2 VA (50 Hz) / 2,2 W
• Mechanikai / villamos élettartam (AC-7a): 2 000 000 / 30 000 ciklus
• Meghúzási / elejtési idő: 30/20 ms
• Szigetelés a tekercs és az érintkezők között: 6 kV lökőfeszültség-állóság, 4000 V AC dielektromos szilárdság
• Kivitel: On-Auto-Off kapcsoló, állapotjelzés és LED
• Környezeti hőmérséklet: -20…+50 °C
• Védettség: IP 20
• Beépítési szélesség: 17,5 mm (1 modul)
• Méretek (magasság × szélesség × mélység): 88,8 × 17,5 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715)
• Bővíthetőség: 6 A-es segédérintkező blokkal – 022.33 (2 záró) vagy 022.35 (1 záró + 1 nyitó)
• Szabvány: EN 61095
• Anyagok: EN 45545-2 + A1:2016 tűzvédelmi előírásainak megfelelő anyagok

Tipikus felhasználási területek

• Világítási körök központi kapcsolása irodában, üzletben, csarnokban
• Utcai, parkolói és parkvilágítás vezérlése
• Szállodai szobák energiatakarékos kapcsolása
• Szivattyúk és egyfázisú motorok vezérlése
• Elektromos fűtés és nagy terhelésű körök kapcsolása elosztószekrényből

Gyakori kérdések

Mi az installációs mágneskapcsoló, és mikor érdemes használni?

Az installációs mágneskapcsoló olyan DIN-sínre szerelhető kontaktor, amely kis vezérlőjelről nagy terhelésű köröket kapcsol. Akkor hasznos, ha egy kapcsolóról vagy automatikáról világítási, fűtési vagy motoros körök teljes csoportját kell kapcsolni, amit a kapcsoló önmagában nem bírna.

Milyen érintkező-kialakítású a 22.32.0.024.4340?

Ez a kivitel 2 záróérintkező (2 NO) kialakítású. Két záróérintkezője alaphelyzetben nyitott, és a tekercs gerjesztésekor zár. Egyfázisú körök kapcsolására, illetve a fázis és a nullavezető együttes bontására használható.

Milyen vezérlőfeszültséget igényel?

A tekercs 24 V AC/DC vezérlésre készült, 19,2–26,4 V működési tartománnyal és 83 mA névleges tekercsárammal. A vezérlés váltakozó és egyenfeszültségről egyaránt történhet, brummogásmentesen.

Mekkora terhelés kapcsolható vele?

A tartós határáram 25 A, a maximális terhelhetőség AC-1/AC-7a szerint 6250 VA (250 V AC). Izzó- és halogénlámpából 2000 W, 230 V-os LED-ből 200 W kapcsolható, motorterhelésnél pedig 1 kW egyfázisú motorterhelés (AC-3, 230 V AC).

Mekkora helyet foglal el a szekrényben?

A készülék 17,5 mm széles (1 modul), teljes mérete 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység), és 35 mm-es DIN-sínre pattintható.

Bővíthető segédérintkezővel?

Igen, oldalról mechanikusan csatlakoztatható 6 A-es segédérintkező blokk: 022.33 (2 záró) vagy 022.35 (1 záró + 1 nyitó). A segédérintkező az EN 60947-5-1 szerinti kivitel.
