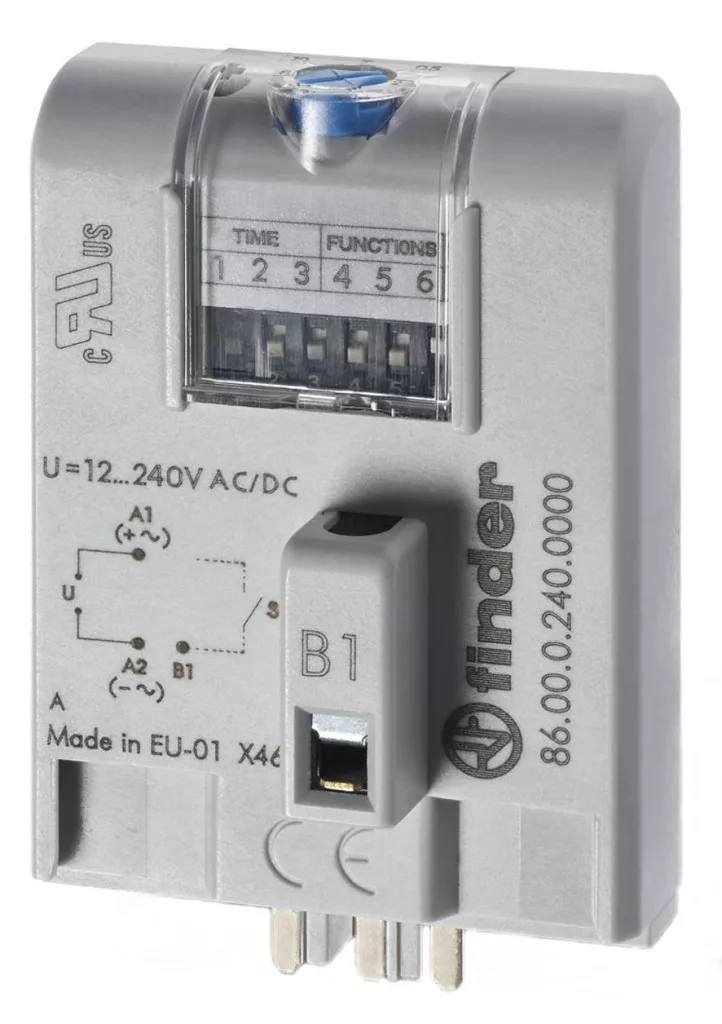

Finder 86.00.0.240.0000 időzítőmodul – 86.00, 8 funkció, (12…240) V AC
A Finder 86.00.0.240.0000 a gyártó 86-os sorozatába tartozó dugaszolható időzítőmodul, amely egy hagyományos kapcsolórelét alakít időrelévé. A modul a relé és a foglalat közé kerül: nem kell külön időrelét beépíteni, és a meglévő relé érintkezői végzik a kapcsolást. a 56, 60 és 62-es relésorozatokkal használható; a 62.3x.x.012.x300 és x600 típusokkal nem, mert 12 V-nál és 3 mm-es érintkező-légrésnél a tekercsáram túl nagy.
Foglalatok: 90.02, 90.03, 92.03 és 96.04 típusú foglalatokba dugaszolható. Mivel a kapcsolást a beépített relé érintkezői végzik, az érintkezők terhelhetőségét, élettartamát és anyagát a választott relé típusa határozza meg — a modul csak az időzítést adja hozzá.
A modul 8 működési funkciót kínál:
- AI – meghúzás késleltetésű relé
- DI – bekapcsolással törlő relé
- SW – villogó relé, szimmetrikus, impulzusindítással
- BE – ejtés késleltetésű relé vezérlőkontaktussal
- CE – meghúzás és ejtés késleltetésű relé vezérlőkontaktussal
- DE – bekapcsolással törlő relé vezérlőkontaktussal
- EE – kikapcsolással törlő relé vezérlőkontaktussal
- FE – bekapcsolással és kikapcsolással törlő relé vezérlőkontaktussal
Az időzítés beállítási tartománya: (0,05…1) s, (0,5…10) s, (5…100) s, (0,5…10) min, (5…100) min, (0,5…10) h, (5…100) h. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre), az újraéledési idő ≤ 50 ms, a legrövidebb vezérlőimpulzus hossza 50 ms.
A tápfeszültség (12…240) V AC (50/60 Hz) / DC, a működési tartomány 10,2…265 V, a teljesítményfelvétel 1,2 W. A megengedett környezeti hőmérséklet -20…+50 °C, a védettség IP 20, a méret 54 × 38 × 16,8 mm (magasság × szélesség × mélység).
Fő műszaki jellemzők
- Gyártói cikkszám: 86.00.0.240.0000
- Termékcsalád: Finder 86-os sorozat
- Típus: 86.00 többfunkciós dugaszolható időzítőmodul
- Működési funkciók: 8 funkció: AI – meghúzás késleltetésű relé; DI – bekapcsolással törlő relé; SW – villogó relé, szimmetrikus, impulzusindítással; BE – ejtés késleltetésű relé vezérlőkontaktussal; CE – meghúzás és ejtés késleltetésű relé vezérlőkontaktussal; DE – bekapcsolással törlő relé vezérlőkontaktussal; EE – kikapcsolással törlő relé vezérlőkontaktussal; FE – bekapcsolással és kikapcsolással törlő relé vezérlőkontaktussal
- Foglalatok: 90.02, 90.03, 92.03 és 96.04 típusú foglalatokba dugaszolható
- Kompatibilis relésorozatok: a 56, 60 és 62-es relésorozatokkal használható; a 62.3x.x.012.x300 és x600 típusokkal nem, mert 12 V-nál és 3 mm-es érintkező-légrésnél a tekercsáram túl nagy
- Érintkezők jellemzői: a modul a relé érintkezőit használja, ezért az érintkezők adatait a beépített relé típusa határozza meg
- Tápfeszültség: (12…240) V AC (50/60 Hz) / DC
- Névleges teljesítményfelvétel: 1,2 W
- Tápfeszültség működési tartománya: 10,2…265 V
- Időzítés beállítási tartománya: (0,05…1) s, (0,5…10) s, (5…100) s, (0,5…10) min, (5…100) min, (0,5…10) h, (5…100) h
- Ismétlési pontosság: ±1 %
- Beállítási pontosság: ±5 % (teljes skálaértékre)
- Újraéledési idő: ≤ 50 ms
- Legrövidebb vezérlőimpulzus hossza: 50 ms
- Környezeti hőmérséklet: -20…+50 °C
- Védettség: IP 20
- Méretek (magasság × szélesség × mélység): 54 × 38 × 16,8 mm
- Szerelés: a relé foglalatába dugaszolható időzítőmodul
Tipikus felhasználási területek
- Meglévő kapcsolórelé időrelévé alakítása külön időrelé beépítése nélkül
- Helytakarékos időzítés: a modul a relé és a foglalat közé épül
- Bővítés a következő relésorozatokhoz: a 56, 60 és 62-es relésorozatokkal használható
- AI – meghúzás késleltetésű relé
- DI – bekapcsolással törlő relé
- SW – villogó relé, szimmetrikus, impulzusindítással
- Időzítés (0,05…1) s…(5…100) h tartományban
- Villamos elosztószekrények, gépvezérlések és épületautomatizálás időzítési feladatai
Gyakori kérdések
Milyen működési funkciói vannak?
A készülék 8 funkciót kínál, amelyek közül a homlokoldali forgókapcsolóval lehet választani: AI – meghúzás késleltetésű relé; DI – bekapcsolással törlő relé; SW – villogó relé, szimmetrikus, impulzusindítással; BE – ejtés késleltetésű relé vezérlőkontaktussal; CE – meghúzás és ejtés késleltetésű relé vezérlőkontaktussal; DE – bekapcsolással törlő relé vezérlőkontaktussal; EE – kikapcsolással törlő relé vezérlőkontaktussal; FE – bekapcsolással és kikapcsolással törlő relé vezérlőkontaktussal.
Milyen időzítési tartományban állítható?
Az időzítés beállítási tartománya: (0,05…1) s, (0,5…10) s, (5…100) s, (0,5…10) min, (5…100) min, (0,5…10) h, (5…100) h. A tartományt a homlokoldali kapcsolóval kell kiválasztani, a pontos időt pedig a skálán beállítani. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre).
Mekkora terhelést kapcsolhat a beépített relé?
Az időzítőmodul nem tartalmaz saját érintkezőt: a kapcsolást a foglalatba dugaszolt relé végzi, ezért a terhelhetőséget a választott relé típusa határozza meg. A 56, 60 és 62-es relésorozatokkal használható; a 62.3x.x.012.x300 és x600 típusokkal nem, mert 12 v-nál és 3 mm-es érintkező-légrésnél a tekercsáram túl nagy.
Milyen tápfeszültségről működik?
A tápfeszültség (12…240) V AC (50/60 Hz) / DC, a működési tartomány 10,2…265 V, a teljesítményfelvétel 1,2 W.
Melyik relékhez és foglalatokhoz való?
90.02, 90.03, 92.03 és 96.04 típusú foglalatokba dugaszolható. A 56, 60 és 62-es relésorozatokkal használható; a 62.3x.x.012.x300 és x600 típusokkal nem, mert 12 v-nál és 3 mm-es érintkező-légrésnél a tekercsáram túl nagy. A modul a relé és a foglalat közé épül, ezért nem foglal külön helyet a sínen.
Hogyan kell szerelni?
A relé foglalatába dugaszolható időzítőmodul. A készülék mérete 54 × 38 × 16,8 mm (magasság × szélesség × mélység). A megengedett környezeti hőmérséklet -20…+50 °C, a védettség IP 20.
