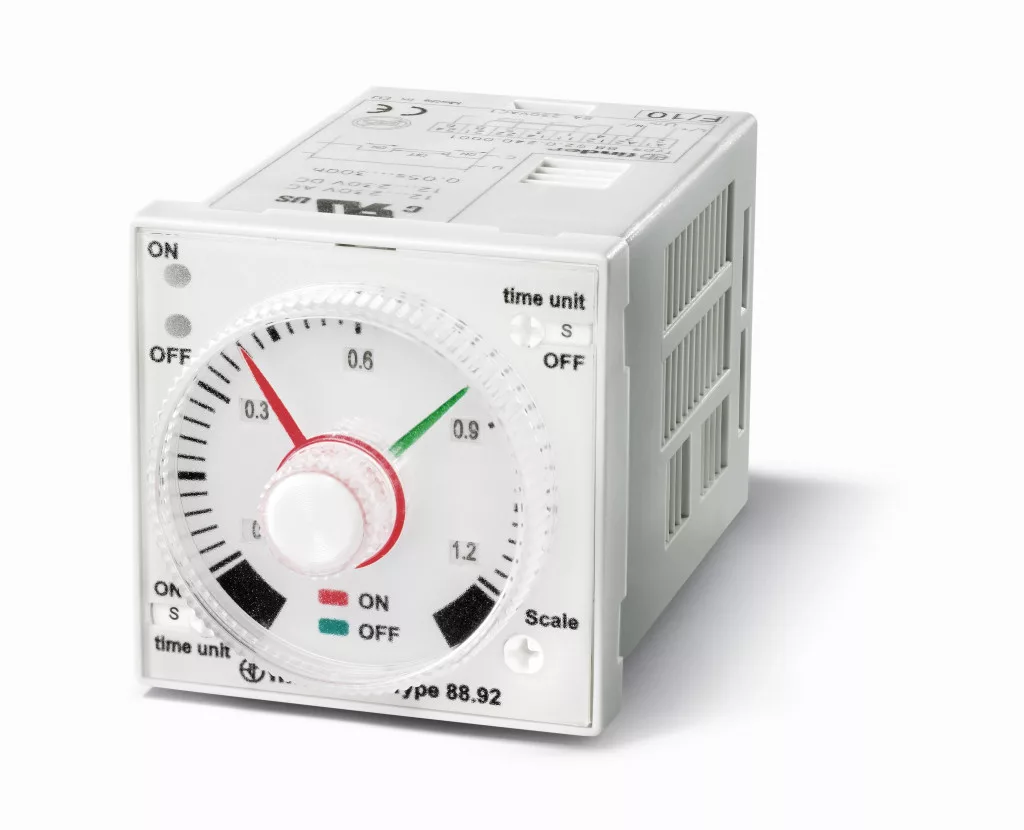

Finder 88.92.0.240.0000 időrelé, 2 váltóérintkező (2 CO), 8/15 A, (12…240) V AC (50/60 Hz) / DC, PI, 90-es sorozatú foglalatba dugaszolható - 889202400000

Finder 88.92.0.240.0000 időrelé – 88.92, 1 funkció, (12…240) V AC

A Finder 88.92.0.240.0000 a gyártó 88-as sorozatába tartozó aszimmetrikus ütemadó időrelé szünetindítással, 8 pólusú, 88.92 típus. A kimenet 2 váltóérintkező (2 CO), tartós határárama 8/15 A, AC-1 szerint 2000 VA, AC-15 szerint 400 VA terhelhető. A készülék 8 pólusú foglalatba dugaszolható.

A készülék működési funkciója:

• PI – aszimmetrikus ütemadó relé, szünetindítással

Az időzítés beállítási tartománya: 6 időtartomány, 1,2 s…300 h között. Az ismétlési pontosság ±1 %, a beállítási pontosság ±1 % (teljes skálaértékre), az újraéledési idő 200 ms.

Az ütemadó impulzusideje és szünetideje egymástól függetlenül állítható, ezért a kimenet nem szimmetrikus ütemben kapcsol. Ez a változat szünetindítású: a tápfeszültség bekapcsolása után előbb a szünetidő telik le, és csak utána húz meg a relé.

A tápfeszültség (12…240) V AC (50/60 Hz) / DC, a működési tartomány 10,8…264,5 V, a teljesítményfelvétel 2,5 VA (230 V) / 1,5 W (24 V); a feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék a teljes feszültségtartományban használható. A megengedett környezeti hőmérséklet -10…+55 °C, a védettség IP 40, a méret 98,7 × 47,9 × 47,9 mm (magasság × szélesség × mélység).

Fő műszaki jellemzők

• Gyártói cikkszám: 88.92.0.240.0000
• Termékcsalád: Finder 88-as sorozat
• Típus: 88.92 aszimmetrikus ütemadó időrelé szünetindítással, 8 pólusú
• Működési funkciók: PI – aszimmetrikus ütemadó relé, szünetindítással
• Érintkezők kialakítása: 2 váltóérintkező (2 CO)
• Tartós határáram / max. bekapcsolási áram: 8/15 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 2000 VA / 400 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,3 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 8 / 0,3 / 0,12 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tápfeszültség: (12…240) V AC (50/60 Hz) / DC
• Névleges teljesítményfelvétel: 2,5 VA (230 V) / 1,5 W (24 V)
• Tápfeszültség működési tartománya: 10,8…264,5 V
• Időzítés beállítási tartománya: 6 időtartomány, 1,2 s…300 h között
• Ismétlési pontosság: ±1 %
• Beállítási pontosság: ±1 % (teljes skálaértékre)
• Újraéledési idő: 200 ms
• Érintkezők működése: 2 időkésleltetett érintkező
• Impulzus- és szünetidő: külön állítható
• Villamos élettartam (AC-1): 100 000 ciklus
• Foglalat: 8 pólusú foglalatba dugaszolható
• Környezeti hőmérséklet: -10…+55 °C
• Védettség: IP 40
• Méretek (magasság × szélesség × mélység): 98,7 × 47,9 × 47,9 mm
• Szerelés: 90-es sorozatú foglalatba dugaszolható, illetve a mellékelt adapterrel homloklapra szerelhető

Tipikus felhasználási területek

• Aszimmetrikus ütemadó időrelé szünetindítással, 8 pólusú kapcsolószekrényben, 8 pólusú foglalattal
• Terhelés kapcsolása AC-1 szerint 2000 VA-ig, 2 váltóérintkező (2 CO) kimenettel
• PI – aszimmetrikus ütemadó relé, szünetindítással
• Időzítés 6 időtartomány, 1,2 s…300 h között tartományban
• Villamos elosztószekrények, gépvezérlések és épületautomatizálás időzítési feladatai

Gyakori kérdések

Mit csinál ez a készülék?

Egyfunkciós kivitel: PI – aszimmetrikus ütemadó relé, szünetindítással.

Milyen időzítési tartományban állítható?

Az időzítés beállítási tartománya: 6 időtartomány, 1,2 s…300 h között. A tartományt a homlokoldali kapcsolóval kell kiválasztani, a pontos időt pedig a skálán beállítani. Az ismétlési pontosság ±1 %, a beállítási pontosság ±1 % (teljes skálaértékre).

Mekkora terhelés kapcsolható vele?

A kimenet 2 váltóérintkező (2 CO), a tartós határáram és a maximális bekapcsolási áram 8/15 A. AC-1 szerint 2000 VA, AC-15 szerint 400 VA, egyfázisú motorterhelésnél 0,3 kW. Egyenfeszültségen DC-1 szerint 8 / 0,3 / 0,12 A. A legkisebb kapcsolható terhelés 300 mW (5 V / 5 mA), az érintkezőanyag kadmiummentes AgNi.

Milyen tápfeszültségről működik?

A tápfeszültség (12…240) V AC (50/60 Hz) / DC, a működési tartomány 10,8…264,5 V, a teljesítményfelvétel 2,5 VA (230 V) / 1,5 W (24 V). A feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék lefedi a teljes tartományt, és nem kell tápfeszültség szerint típust választani.

Hogyan kell a vezérlőkontaktust bekötni?

A funkciótól függően az indító kontaktus az A1-re vagy a B1-re köthető. A B1 bemenet optocsatolóval le van választva az A1-A2 kapcsoktól, ezért a vezérlőfeszültség eltérhet a tápfeszültségtől. A vezérlőkontaktus nélküli funkcióknál az időzítés a tápfeszültség rákapcsolásakor indul.

Hogyan kell szerelni?

90-es sorozatú foglalatba dugaszolható, illetve a mellékelt adapterrel homloklapra szerelhető. A készülék mérete 98,7 × 47,9 × 47,9 mm (magasság × szélesség × mélység). A megengedett környezeti hőmérséklet -10…+55 °C, a védettség IP 40.
