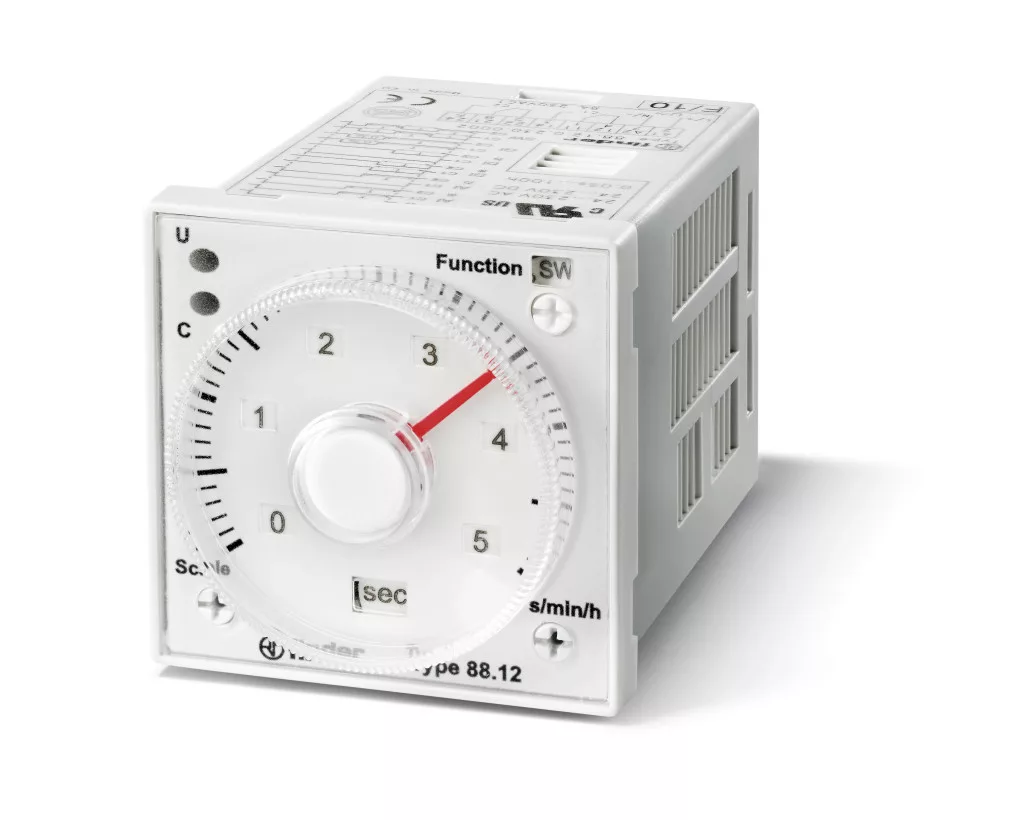

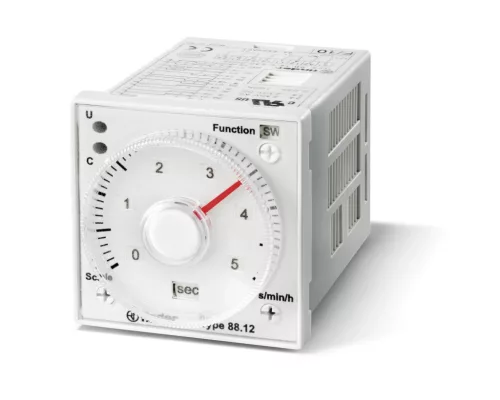

Finder 88.12.0.230.0002 időrelé – 88.12, 6 funkció, (24…230) V AC
A Finder 88.12.0.230.0002 a gyártó 88-as sorozatába tartozó többfunkciós dugaszolható időrelé, 8 pólusú, 88.12 típus. A kimenet 2 váltóérintkező (2 CO), tartós határárama 8/15 A, AC-1 szerint 2000 VA, AC-15 szerint 400 VA terhelhető. A készülék 8 pólusú foglalatba dugaszolható.
A készülék 6 működési funkciót kínál:
- AI a – meghúzás késleltetésű relé, 2 késleltetett érintkezővel
- AI b – meghúzás késleltetésű relé, 1 késleltetett és 1 azonnali működésű érintkezővel
- DI a – bekapcsolással törlő relé, 2 késleltetett érintkezővel
- DI b – bekapcsolással törlő relé, 1 késleltetett és 1 azonnali működésű érintkezővel
- GI – impulzusadó (0,5 s) relé állítható késleltetéssel
- SW – villogó relé, szimmetrikus, impulzusindítással
Az időzítés beállítási tartománya: (0,05 s…5 h), (0,05 s…10 h), (0,05 s…50 h), (0,05 s…100 h). Az ismétlési pontosság ±1 %, a beállítási pontosság ±3 % (teljes skálaértékre), az újraéledési idő 200 ms.
A tápfeszültség (24…230) V AC (50/60 Hz) / DC, a működési tartomány 20,4…264,5 V, a teljesítményfelvétel 2,5 VA (230 V) / 1,5 W (24 V); a feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék a teljes feszültségtartományban használható. A megengedett környezeti hőmérséklet -10…+55 °C, a védettség IP 40, a méret 92,1 × 47,9 × 47,9 mm (magasság × szélesség × mélység).
Fő műszaki jellemzők
- Gyártói cikkszám: 88.12.0.230.0002
- Termékcsalád: Finder 88-as sorozat
- Típus: 88.12 többfunkciós dugaszolható időrelé, 8 pólusú
- Működési funkciók: 6 funkció: AI a – meghúzás késleltetésű relé, 2 késleltetett érintkezővel; AI b – meghúzás késleltetésű relé, 1 késleltetett és 1 azonnali működésű érintkezővel; DI a – bekapcsolással törlő relé, 2 késleltetett érintkezővel; DI b – bekapcsolással törlő relé, 1 késleltetett és 1 azonnali működésű érintkezővel; GI – impulzusadó (0,5 s) relé állítható késleltetéssel; SW – villogó relé, szimmetrikus, impulzusindítással
- Érintkezők kialakítása: 2 váltóérintkező (2 CO)
- Tartós határáram / max. bekapcsolási áram: 8/15 A
- Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
- Max. terhelhetőség AC-1 / AC-15: 2000 VA / 400 VA
- Egyfázisú motorterhelés AC-3 (230 V AC): 0,3 kW
- Max. kapcsolási áram DC-1 (24/110/220 V): 8 / 0,3 / 0,12 A
- Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
- Érintkezőanyag: AgNi (kadmiummentes)
- Tápfeszültség: (24…230) V AC (50/60 Hz) / DC
- Névleges teljesítményfelvétel: 2,5 VA (230 V) / 1,5 W (24 V)
- Tápfeszültség működési tartománya: 20,4…264,5 V
- Időzítés beállítási tartománya: (0,05 s…5 h), (0,05 s…10 h), (0,05 s…50 h), (0,05 s…100 h)
- Ismétlési pontosság: ±1 %
- Beállítási pontosság: ±3 % (teljes skálaértékre)
- Újraéledési idő: 200 ms
- Érintkezők működése: késleltetett és azonnali működésű érintkezők választhatók
- Villamos élettartam (AC-1): 100 000 ciklus
- Foglalat: 8 pólusú foglalatba dugaszolható
- Környezeti hőmérséklet: -10…+55 °C
- Védettség: IP 40
- Méretek (magasság × szélesség × mélység): 92,1 × 47,9 × 47,9 mm
- Szerelés: 90-es sorozatú foglalatba dugaszolható, illetve a mellékelt adapterrel homloklapra szerelhető
Tipikus felhasználási területek
- Többfunkciós dugaszolható időrelé, 8 pólusú kapcsolószekrényben, 8 pólusú foglalattal
- Terhelés kapcsolása AC-1 szerint 2000 VA-ig, 2 váltóérintkező (2 CO) kimenettel
- AI a – meghúzás késleltetésű relé, 2 késleltetett érintkezővel
- AI b – meghúzás késleltetésű relé, 1 késleltetett és 1 azonnali működésű érintkezővel
- DI a – bekapcsolással törlő relé, 2 késleltetett érintkezővel
- Időzítés (0,05 s…5 h)…(0,05 s…100 h) tartományban
- Villamos elosztószekrények, gépvezérlések és épületautomatizálás időzítési feladatai
Gyakori kérdések
Milyen működési funkciói vannak?
A készülék 6 funkciót kínál, amelyek közül a homlokoldali forgókapcsolóval lehet választani: AI a – meghúzás késleltetésű relé, 2 késleltetett érintkezővel; AI b – meghúzás késleltetésű relé, 1 késleltetett és 1 azonnali működésű érintkezővel; DI a – bekapcsolással törlő relé, 2 késleltetett érintkezővel; DI b – bekapcsolással törlő relé, 1 késleltetett és 1 azonnali működésű érintkezővel; GI – impulzusadó (0,5 s) relé állítható késleltetéssel; SW – villogó relé, szimmetrikus, impulzusindítással.
Milyen időzítési tartományban állítható?
Az időzítés beállítási tartománya: (0,05 s…5 h), (0,05 s…10 h), (0,05 s…50 h), (0,05 s…100 h). A tartományt a homlokoldali kapcsolóval kell kiválasztani, a pontos időt pedig a skálán beállítani. Az ismétlési pontosság ±1 %, a beállítási pontosság ±3 % (teljes skálaértékre).
Mekkora terhelés kapcsolható vele?
A kimenet 2 váltóérintkező (2 CO), a tartós határáram és a maximális bekapcsolási áram 8/15 A. AC-1 szerint 2000 VA, AC-15 szerint 400 VA, egyfázisú motorterhelésnél 0,3 kW. Egyenfeszültségen DC-1 szerint 8 / 0,3 / 0,12 A. A legkisebb kapcsolható terhelés 300 mW (5 V / 5 mA), az érintkezőanyag kadmiummentes AgNi.
Milyen tápfeszültségről működik?
A tápfeszültség (24…230) V AC (50/60 Hz) / DC, a működési tartomány 20,4…264,5 V, a teljesítményfelvétel 2,5 VA (230 V) / 1,5 W (24 V). A feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék lefedi a teljes tartományt, és nem kell tápfeszültség szerint típust választani.
Hogyan kell a vezérlőkontaktust bekötni?
A funkciótól függően az indító kontaktus az A1-re vagy a B1-re köthető. A B1 bemenet optocsatolóval le van választva az A1-A2 kapcsoktól, ezért a vezérlőfeszültség eltérhet a tápfeszültségtől. A vezérlőkontaktus nélküli funkcióknál az időzítés a tápfeszültség rákapcsolásakor indul.
Hogyan kell szerelni?
90-es sorozatú foglalatba dugaszolható, illetve a mellékelt adapterrel homloklapra szerelhető. A készülék mérete 92,1 × 47,9 × 47,9 mm (magasság × szélesség × mélység). A megengedett környezeti hőmérséklet -10…+55 °C, a védettség IP 40.
