Finder 83.82.0.240.0000 időrelé, 2 záróérintkező (2 NO), 16/30 A, (24…240) V AC (50/60 Hz) / DC, SD, 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás - 838202400000

Finder 83.82.0.240.0000 időrelé – 83.82, 1 funkció, (24…240) V AC

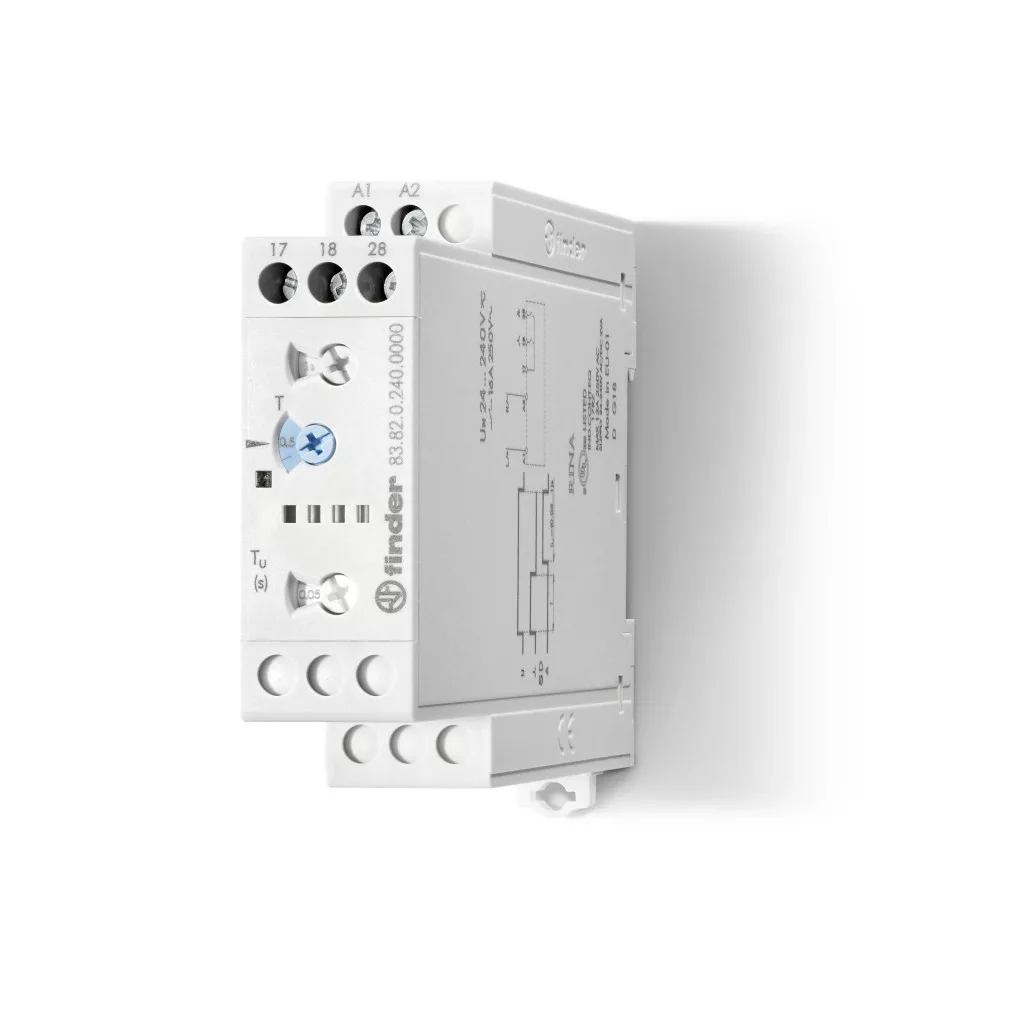

A Finder 83.82.0.240.0000 a gyártó 83-as sorozatába tartozó egyfunkciós csillag-delta indítórelé, 83.82 típus. A kimenet 2 záróérintkező (2 NO), tartós határárama 16/30 A, AC-1 szerint 4000 VA, AC-15 szerint 750 VA terhelhető. A készülék 22,5 mm széles, 35 mm-es DIN-sínre pattintható.

A készülék működési funkciója:

• SD – csillag-delta indítórelé

Az időzítés beállítási tartománya: (0,05…1) s, (0,5…10) s, (0,05…1) min, (0,5…10) min, (0,05…1) h, (0,5…10) h, (0,05…1) nap, (0,5…10) nap. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre), az újraéledési idő 200 ms.

A tápfeszültség (24…240) V AC (50/60 Hz) / DC, a működési tartomány 16,8…265 V, a teljesítményfelvétel < 1,5 VA / < 2 W; a feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék a teljes feszültségtartományban használható. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20, a méret 86,2 × 22,5 × 100,3 mm (magasság × szélesség × mélység).

Fő műszaki jellemzők

• Gyártói cikkszám: 83.82.0.240.0000
• Termékcsalád: Finder 83-as sorozat
• Típus: 83.82 egyfunkciós csillag-delta indítórelé
• Működési funkciók: SD – csillag-delta indítórelé
• Érintkezők kialakítása: 2 záróérintkező (2 NO)
• Tartós határáram / max. bekapcsolási áram: 16/30 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 4000 VA / 750 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,5 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 16 / 0,3 / 0,12 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tápfeszültség: (24…240) V AC (50/60 Hz) / DC
• Névleges teljesítményfelvétel: < 1,5 VA / < 2 W
• Tápfeszültség működési tartománya: 16,8…265 V
• Időzítés beállítási tartománya: (0,05…1) s, (0,5…10) s, (0,05…1) min, (0,5…10) min, (0,05…1) h, (0,5…10) h, (0,05…1) nap, (0,5…10) nap
• Ismétlési pontosság: ±1 %
• Beállítási pontosság: ±5 % (teljes skálaértékre)
• Újraéledési idő: 200 ms
• Átkapcsolási szünet: 0,05 s, 0,2 s, 0,3 s, 0,45 s, 0,6 s, 0,75 s, 0,85 s vagy 1 s
• Villamos élettartam (AC-1): 50 000 ciklus
• Környezeti hőmérséklet: -20…+60 °C
• Védettség: IP 20
• Készülékszélesség: 22,5 mm
• Méretek (magasság × szélesség × mélység): 86,2 × 22,5 × 100,3 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
• Megjegyzés: vasúti alkalmazásokhoz megfelelő típusok is rendelhetők

Tipikus felhasználási területek

• Egyfunkciós csillag-delta indítórelé kapcsolószekrényben, 22,5 mm beépítési szélességgel
• Terhelés kapcsolása AC-1 szerint 4000 VA-ig, 2 záróérintkező (2 NO) kimenettel
• SD – csillag-delta indítórelé
• Időzítés (0,05…1) s…(0,5…10) nap tartományban
• Villamos elosztószekrények, gépvezérlések és épületautomatizálás időzítési feladatai

Gyakori kérdések

Mit csinál ez a készülék?

Egyfunkciós kivitel: SD – csillag-delta indítórelé.

Milyen időzítési tartományban állítható?

Az időzítés beállítási tartománya: (0,05…1) s, (0,5…10) s, (0,05…1) min, (0,5…10) min, (0,05…1) h, (0,5…10) h, (0,05…1) nap, (0,5…10) nap. A tartományt a homlokoldali kapcsolóval kell kiválasztani, a pontos időt pedig a skálán beállítani. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre).

Mekkora terhelés kapcsolható vele?

A kimenet 2 záróérintkező (2 NO), a tartós határáram és a maximális bekapcsolási áram 16/30 A. AC-1 szerint 4000 VA, AC-15 szerint 750 VA, egyfázisú motorterhelésnél 0,5 kW. Egyenfeszültségen DC-1 szerint 16 / 0,3 / 0,12 A. A legkisebb kapcsolható terhelés 300 mW (5 V / 5 mA), az érintkezőanyag kadmiummentes AgNi.

Milyen tápfeszültségről működik?

A tápfeszültség (24…240) V AC (50/60 Hz) / DC, a működési tartomány 16,8…265 V, a teljesítményfelvétel < 1,5 VA / < 2 W. A feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék lefedi a teljes tartományt, és nem kell tápfeszültség szerint típust választani.

Hogyan működik a csillag-delta indítás?

A relé a motort először csillagkapcsolásban indítja, majd a beállított idő letelte után átkapcsol deltára. A két kapcsolás között van egy rövid átkapcsolási szünet, amely 0,05 s, 0,2 s, 0,3 s, 0,45 s, 0,6 s, 0,75 s, 0,85 s vagy 1 s; ez akadályozza meg, hogy a két mágneskapcsoló egyszerre húzzon, és zárlatot okozzon.

Hogyan kell szerelni?

35 mm-es din-sínre (en 60715), csavaros csatlakozás. A készülék mérete 86,2 × 22,5 × 100,3 mm (magasság × szélesség × mélység), beépítési szélessége 22,5 mm. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20.
