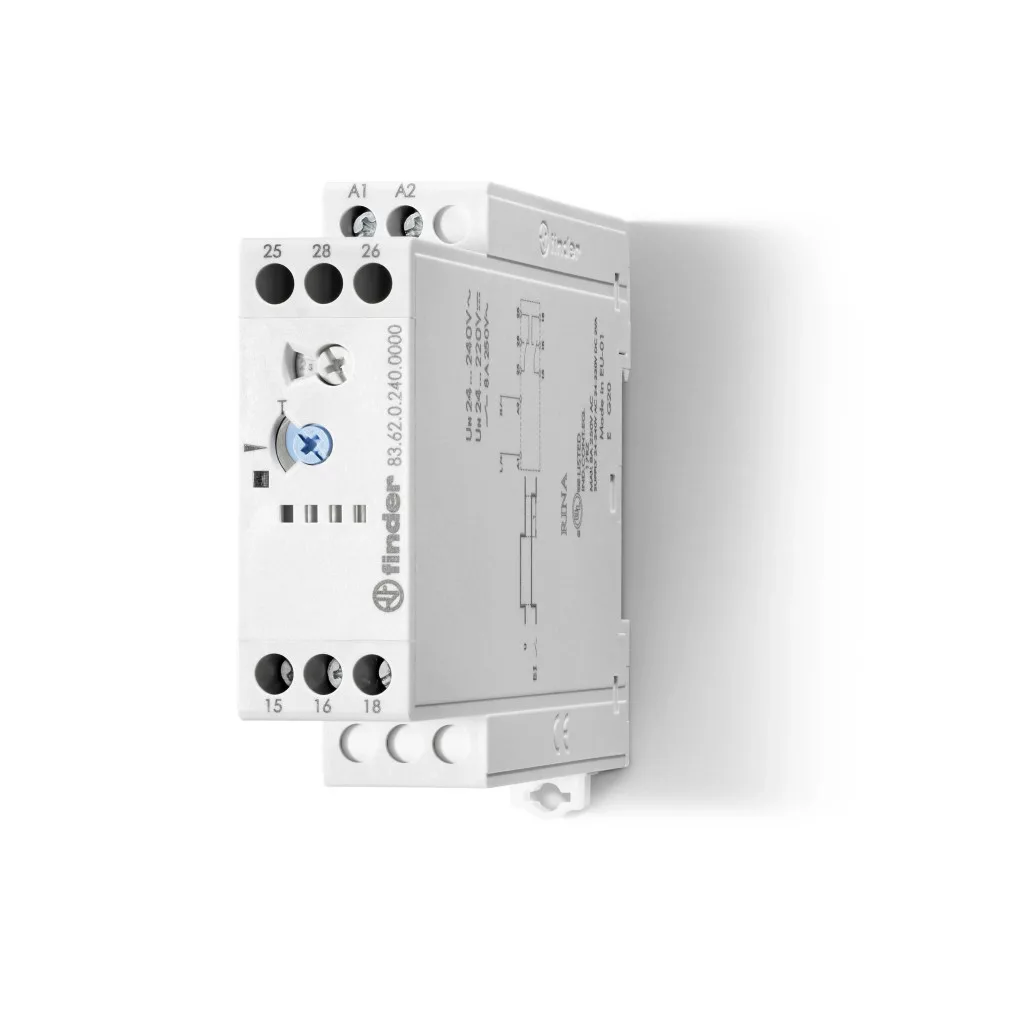

Finder 83.62.0.240.0000 időrelé, 2 váltóérintkező (2 CO), 8/15 A, (24…240) V AC (50/60 Hz) / (24…220) V DC, BI, 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás - 836202400000

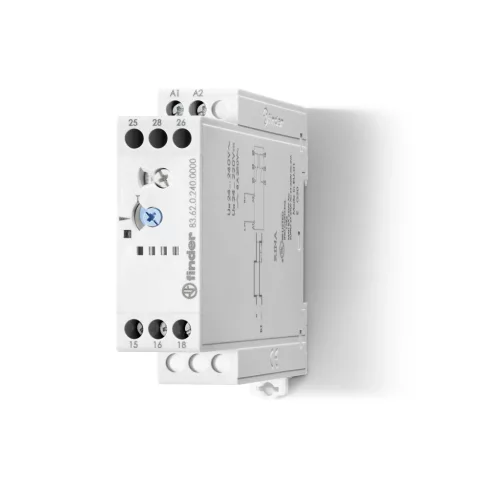

Finder 83.62.0.240.0000 időrelé – 83.62, 1 funkció, (24…240) V AC

A Finder 83.62.0.240.0000 a gyártó 83-as sorozatába tartozó egyfunkciós ejtés késleltetésű ipari időrelé tápfeszültség nélkül, 83.62 típus. A kimenet 2 váltóérintkező (2 CO), tartós határárama 8/15 A, AC-1 szerint 2000 VA, AC-15 szerint 400 VA terhelhető. A készülék 22,5 mm széles, 35 mm-es DIN-sínre pattintható.

A készülék működési funkciója:

• BI – ejtés késleltetésű relé segédfeszültség nélkül

Az időzítés beállítási tartománya: (0,05…2) s, (1…16) s, (8…70) s, (50…180) s. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre), a legrövidebb vezérlőimpulzus hossza 500 ms (A1 - A2).

A tápfeszültség (24…240) V AC (50/60 Hz) / (24…220) V DC, a működési tartomány 16,8…265 V AC / 16,8…242 V DC, a teljesítményfelvétel < 1,5 VA / < 2 W; a feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék a teljes feszültségtartományban használható. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20, a méret 86,2 × 22,5 × 100,3 mm (magasság × szélesség × mélység).

Fő műszaki jellemzők

• Gyártói cikkszám: 83.62.0.240.0000
• Termékcsalád: Finder 83-as sorozat
• Típus: 83.62 egyfunkciós ejtés késleltetésű ipari időrelé tápfeszültség nélkül
• Működési funkciók: BI – ejtés késleltetésű relé segédfeszültség nélkül
• Érintkezők kialakítása: 2 váltóérintkező (2 CO)
• Tartós határáram / max. bekapcsolási áram: 8/15 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 2000 VA / 400 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,3 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 8 / 0,3 / 0,12 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tápfeszültség: (24…240) V AC (50/60 Hz) / (24…220) V DC
• Névleges teljesítményfelvétel: < 1,5 VA / < 2 W
• Tápfeszültség működési tartománya: 16,8…265 V AC / 16,8…242 V DC
• Időzítés beállítási tartománya: (0,05…2) s, (1…16) s, (8…70) s, (50…180) s
• Ismétlési pontosság: ±1 %
• Beállítási pontosság: ±5 % (teljes skálaértékre)
• Legrövidebb vezérlőimpulzus hossza: 500 ms (A1 - A2)
• Villamos élettartam (AC-1): 100 000 ciklus
• Környezeti hőmérséklet: -20…+60 °C
• Védettség: IP 20
• Készülékszélesség: 22,5 mm
• Méretek (magasság × szélesség × mélység): 86,2 × 22,5 × 100,3 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
• Megjegyzés: vasúti alkalmazásokhoz megfelelő típusok is rendelhetők

Tipikus felhasználási területek

• Egyfunkciós ejtés késleltetésű ipari időrelé tápfeszültség nélkül kapcsolószekrényben, 22,5 mm beépítési szélességgel
• Terhelés kapcsolása AC-1 szerint 2000 VA-ig, 2 váltóérintkező (2 CO) kimenettel
• BI – ejtés késleltetésű relé segédfeszültség nélkül
• Időzítés (0,05…2) s…(50…180) s tartományban
• Villamos elosztószekrények, gépvezérlések és épületautomatizálás időzítési feladatai

Gyakori kérdések

Mit csinál ez a készülék?

Egyfunkciós kivitel: BI – ejtés késleltetésű relé segédfeszültség nélkül.

Milyen időzítési tartományban állítható?

Az időzítés beállítási tartománya: (0,05…2) s, (1…16) s, (8…70) s, (50…180) s. A tartományt a homlokoldali kapcsolóval kell kiválasztani, a pontos időt pedig a skálán beállítani. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre).

Mekkora terhelés kapcsolható vele?

A kimenet 2 váltóérintkező (2 CO), a tartós határáram és a maximális bekapcsolási áram 8/15 A. AC-1 szerint 2000 VA, AC-15 szerint 400 VA, egyfázisú motorterhelésnél 0,3 kW. Egyenfeszültségen DC-1 szerint 8 / 0,3 / 0,12 A. A legkisebb kapcsolható terhelés 300 mW (5 V / 5 mA), az érintkezőanyag kadmiummentes AgNi.

Milyen tápfeszültségről működik?

A tápfeszültség (24…240) V AC (50/60 Hz) / (24…220) V DC, a működési tartomány 16,8…265 V AC / 16,8…242 V DC, a teljesítményfelvétel < 1,5 VA / < 2 W. A feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék lefedi a teljes tartományt, és nem kell tápfeszültség szerint típust választani.

Mit jelent a segédfeszültség nélküli ejtéskésleltetés?

A BI funkciónál a késleltetés a tápfeszültség kikapcsolása után indul, és a készülék ehhez nem igényel külön segédfeszültséget: a benne tárolt energiából működik. Így hálózatkimaradás után is lefut a beállított késleltetés, ami például szellőztetés utánfutásánál vagy vezérlések biztonságos leállításánál fontos. A legrövidebb vezérlőimpulzus hossza az A1-A2 kapcsokon 500 ms (A1 - A2).

Hogyan kell szerelni?

35 mm-es din-sínre (en 60715), csavaros csatlakozás. A készülék mérete 86,2 × 22,5 × 100,3 mm (magasság × szélesség × mélység), beépítési szélessége 22,5 mm. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20.
