Finder 80.71.0.240.0000 időrelé – 80.71, 6 funkció, (24…240) V AC

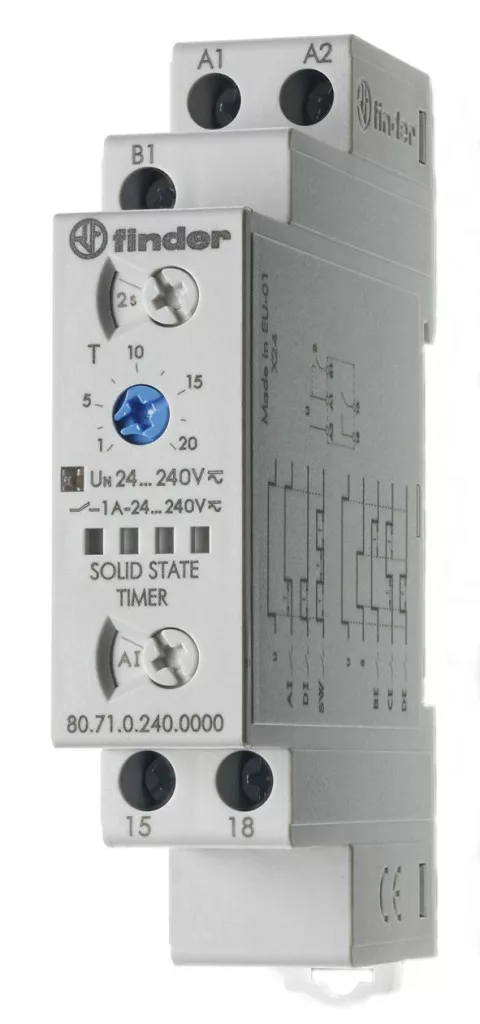

A Finder 80.71.0.240.0000 a gyártó 80-as sorozatába tartozó többfunkciós időrelé félvezető kimenettel, 80.71 típus. A kimenet 1 záróérintkező (1 NO), félvezető kimenet, félvezetős, tartós határárama 1/10 A (10 ms). A készülék 17,5 mm széles, 35 mm-es DIN-sínre pattintható.
A készülék 6 működési funkciót kínál:
- AI – meghúzás késleltetésű relé
- DI – bekapcsolással törlő relé
- SW – villogó relé, szimmetrikus, impulzusindítással
- BE – ejtés késleltetésű relé vezérlőkontaktussal
- CE – meghúzás és ejtés késleltetésű relé vezérlőkontaktussal
- DE – bekapcsolással törlő relé vezérlőkontaktussal
Az időzítés beállítási tartománya: (0,1…2) s, (1…20) s, (0,1…2) min, (1…20) min, (0,1…2) h, (1…24) h. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre), az újraéledési idő 100 ms, a legrövidebb vezérlőimpulzus hossza 50 ms.
Ez a kivitel félvezető kimenettel készül: nincs benne mozgó érintkező, ezért a kapcsolás zajmentes és ív nélküli, a villamos élettartam pedig 100 millió ciklus a mechanikus relés kivitelek 50-100 ezrével szemben. A kimenet 1 A terhelhetőségű, polaritástól független, a bemenet és a kimenet között optocsatoló ad leválasztást. A szivárgóáram 55 °C-on legfeljebb 0,05 mA, a feszültségesés 1 A-nél 2,8 V.
A tápfeszültség (24…240) V AC (50/60 Hz) / DC, a működési tartomány 19…265 V, a teljesítményfelvétel 1,3 VA / 1,3 W; a feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék a teljes feszültségtartományban használható. A megengedett környezeti hőmérséklet -20…+50 °C, a védettség IP 20, a méret 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység).
Fő műszaki jellemzők
- Gyártói cikkszám: 80.71.0.240.0000
- Termékcsalád: Finder 80-as sorozat
- Típus: 80.71 többfunkciós időrelé félvezető kimenettel
- Működési funkciók: 6 funkció: AI – meghúzás késleltetésű relé; DI – bekapcsolással törlő relé; SW – villogó relé, szimmetrikus, impulzusindítással; BE – ejtés késleltetésű relé vezérlőkontaktussal; CE – meghúzás és ejtés késleltetésű relé vezérlőkontaktussal; DE – bekapcsolással törlő relé vezérlőkontaktussal
- Érintkezők kialakítása: 1 záróérintkező (1 NO), félvezető kimenet
- Tartós határáram / max. bekapcsolási áram: 1/10 A (10 ms)
- Névleges / max. kapcsolási feszültség: 24…240 V AC/DC, max. záró irányú feszültség 265 V
- Max. kapcsolási áram DC-1 (24/110/220 V): 1 A (DC-1 terhelésnél)
- Legkisebb kapcsolható terhelés: 0,5 mA
- Tápfeszültség: (24…240) V AC (50/60 Hz) / DC
- Névleges teljesítményfelvétel: 1,3 VA / 1,3 W
- Tápfeszültség működési tartománya: 19…265 V
- Időzítés beállítási tartománya: (0,1…2) s, (1…20) s, (0,1…2) min, (1…20) min, (0,1…2) h, (1…24) h
- Ismétlési pontosság: ±1 %
- Beállítási pontosság: ±5 % (teljes skálaértékre)
- Újraéledési idő: 100 ms
- Legrövidebb vezérlőimpulzus hossza: 50 ms
- Kapcsolási feszültségtartomány: 19…265 V AC/DC
- Névleges áram AC-15 / DC-1 terhelésnél: 1 A / 1 A
- Max. szivárgóáram 55 °C-on: 0,05 mA
- Max. feszültségesés 20 °C-on, 1 A-nél: 2,8 V
- Leválasztás: optocsatoló a bemenet és a kimenet között
- Villamos élettartam (AC-1): 100 000 000 ciklus
- Környezeti hőmérséklet: -20…+50 °C
- Védettség: IP 20
- Készülékszélesség: 17,5 mm
- Méretek (magasság × szélesség × mélység): 88,8 × 17,5 × 60,8 mm
- Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
Tipikus felhasználási területek
- Többfunkciós időrelé félvezető kimenettel kapcsolószekrényben, 17,5 mm beépítési szélességgel
- Terhelés kapcsolása félvezető kimenettel, érintkezőkopás nélkül
- AI – meghúzás késleltetésű relé
- DI – bekapcsolással törlő relé
- SW – villogó relé, szimmetrikus, impulzusindítással
- Időzítés (0,1…2) s…(1…24) h tartományban
- Villamos elosztószekrények, gépvezérlések és épületautomatizálás időzítési feladatai
Gyakori kérdések
Milyen működési funkciói vannak?
A készülék 6 funkciót kínál, amelyek közül a homlokoldali forgókapcsolóval lehet választani: AI – meghúzás késleltetésű relé; DI – bekapcsolással törlő relé; SW – villogó relé, szimmetrikus, impulzusindítással; BE – ejtés késleltetésű relé vezérlőkontaktussal; CE – meghúzás és ejtés késleltetésű relé vezérlőkontaktussal; DE – bekapcsolással törlő relé vezérlőkontaktussal.
Milyen időzítési tartományban állítható?
Az időzítés beállítási tartománya: (0,1…2) s, (1…20) s, (0,1…2) min, (1…20) min, (0,1…2) h, (1…24) h. A tartományt a homlokoldali kapcsolóval kell kiválasztani, a pontos időt pedig a skálán beállítani. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre).
Mekkora terhelés kapcsolható vele?
A kimenet félvezetős, 1 záróérintkező (1 NO), félvezető kimenet, tartós határárama 1/10 A (10 ms). A kapcsolási feszültségtartomány 19…265 V AC/DC, a névleges áram AC-15 és DC-1 terhelésnél egyaránt 1 A, a legkisebb kapcsolási áram 0,5 mA.
Milyen tápfeszültségről működik?
A tápfeszültség (24…240) V AC (50/60 Hz) / DC, a működési tartomány 19…265 V, a teljesítményfelvétel 1,3 VA / 1,3 W. A feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék lefedi a teljes tartományt, és nem kell tápfeszültség szerint típust választani.
Mi az előnye a félvezető kimenetnek?
Nincs mozgó érintkező, ezért a kapcsolás zajmentes és ív nélküli, a villamos élettartam pedig 100 millió ciklus a mechanikus relés kivitelek 50-100 ezrével szemben. Nagy kapcsolási gyakoriságnál ez a döntő különbség. Cserébe a kimenet kikapcsolt állapotban sem szakad meg galvanikusan: a szivárgóáram 55 °C-on legfeljebb 0,05 mA, bekapcsolva a feszültségesés 1 A-nél 2,8 V.
Hogyan kell szerelni?
35 mm-es din-sínre (en 60715), csavaros csatlakozás. A készülék mérete 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység), beépítési szélessége 17,5 mm. A megengedett környezeti hőmérséklet -20…+50 °C, a védettség IP 20.
