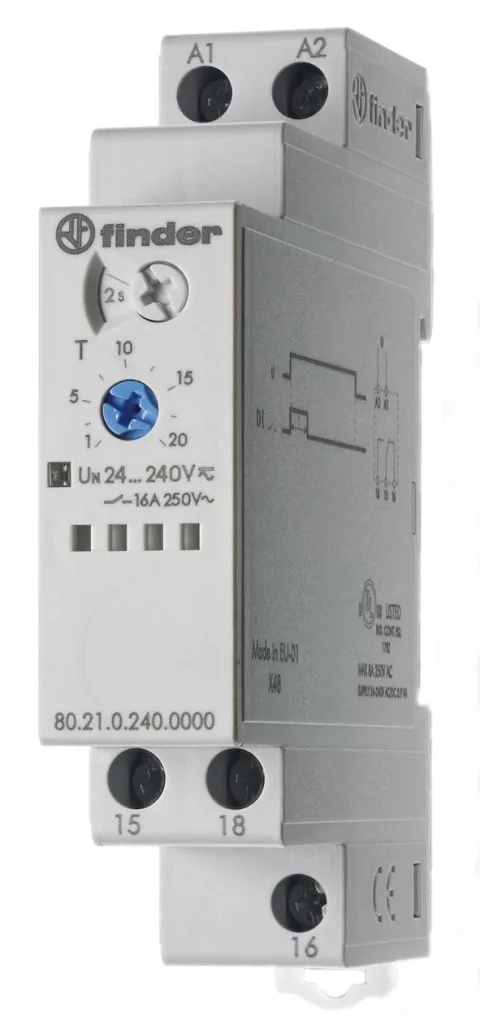

Finder 80.21.0.240.0000 időrelé, 1 váltóérintkező (1 CO), 16/30 A, (24…240) V AC (50/60 Hz) / DC, DI, 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás - 802102400000

Finder 80.21.0.240.0000 időrelé – 80.21, 1 funkció, (24…240) V AC

A Finder 80.21.0.240.0000 a gyártó 80-as sorozatába tartozó egyfunkciós bekapcsolással törlő időrelé, 80.21 típus. A kimenet 1 váltóérintkező (1 CO), tartós határárama 16/30 A, AC-1 szerint 4000 VA, AC-15 szerint 750 VA terhelhető. A készülék 17,5 mm széles, 35 mm-es DIN-sínre pattintható.

A készülék működési funkciója:

• DI – bekapcsolással törlő relé

Az időzítés beállítási tartománya: (0,1…2) s, (1…20) s, (0,1…2) min, (1…20) min, (0,1…2) h, (1…24) h. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre), az újraéledési idő 100 ms.

A tápfeszültség (24…240) V AC (50/60 Hz) / DC, a működési tartomány 16,8…265 V, a teljesítményfelvétel < 1,8 VA / < 1 W; a feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék a teljes feszültségtartományban használható. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20, a méret 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység).

Fő műszaki jellemzők

• Gyártói cikkszám: 80.21.0.240.0000
• Termékcsalád: Finder 80-as sorozat
• Típus: 80.21 egyfunkciós bekapcsolással törlő időrelé
• Működési funkciók: DI – bekapcsolással törlő relé
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram / max. bekapcsolási áram: 16/30 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 4000 VA / 750 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,55 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 16 / 0,3 / 0,12 A
• Legkisebb kapcsolható terhelés: 500 mW (10 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tápfeszültség: (24…240) V AC (50/60 Hz) / DC
• Névleges teljesítményfelvétel: < 1,8 VA / < 1 W
• Tápfeszültség működési tartománya: 16,8…265 V
• Időzítés beállítási tartománya: (0,1…2) s, (1…20) s, (0,1…2) min, (1…20) min, (0,1…2) h, (1…24) h
• Ismétlési pontosság: ±1 %
• Beállítási pontosság: ±5 % (teljes skálaértékre)
• Újraéledési idő: 100 ms
• Villamos élettartam (AC-1): 50 000 ciklus
• Környezeti hőmérséklet: -20…+60 °C
• Védettség: IP 20
• Készülékszélesség: 17,5 mm
• Méretek (magasság × szélesség × mélység): 88,8 × 17,5 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás

Tipikus felhasználási területek

• Egyfunkciós bekapcsolással törlő időrelé kapcsolószekrényben, 17,5 mm beépítési szélességgel
• Terhelés kapcsolása AC-1 szerint 4000 VA-ig, 1 váltóérintkező (1 CO) kimenettel
• DI – bekapcsolással törlő relé
• Időzítés (0,1…2) s…(1…24) h tartományban
• Villamos elosztószekrények, gépvezérlések és épületautomatizálás időzítési feladatai

Gyakori kérdések

Mit csinál ez a készülék?

Egyfunkciós kivitel: DI – bekapcsolással törlő relé.

Milyen időzítési tartományban állítható?

Az időzítés beállítási tartománya: (0,1…2) s, (1…20) s, (0,1…2) min, (1…20) min, (0,1…2) h, (1…24) h. A tartományt a homlokoldali kapcsolóval kell kiválasztani, a pontos időt pedig a skálán beállítani. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre).

Mekkora terhelés kapcsolható vele?

A kimenet 1 váltóérintkező (1 CO), a tartós határáram és a maximális bekapcsolási áram 16/30 A. AC-1 szerint 4000 VA, AC-15 szerint 750 VA, egyfázisú motorterhelésnél 0,55 kW. Egyenfeszültségen DC-1 szerint 16 / 0,3 / 0,12 A. A legkisebb kapcsolható terhelés 500 mW (10 V / 5 mA), az érintkezőanyag kadmiummentes AgNi.

Milyen tápfeszültségről működik?

A tápfeszültség (24…240) V AC (50/60 Hz) / DC, a működési tartomány 16,8…265 V, a teljesítményfelvétel < 1,8 VA / < 1 W. A feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék lefedi a teljes tartományt, és nem kell tápfeszültség szerint típust választani.

Hogyan kell a vezérlőkontaktust bekötni?

A funkciótól függően az indító kontaktus az A1-re vagy a B1-re köthető. A B1 bemenet optocsatolóval le van választva az A1-A2 kapcsoktól, ezért a vezérlőfeszültség eltérhet a tápfeszültségtől. A vezérlőkontaktus nélküli funkcióknál az időzítés a tápfeszültség rákapcsolásakor indul.

Hogyan kell szerelni?

35 mm-es din-sínre (en 60715), csavaros csatlakozás. A készülék mérete 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység), beépítési szélessége 17,5 mm. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20.
