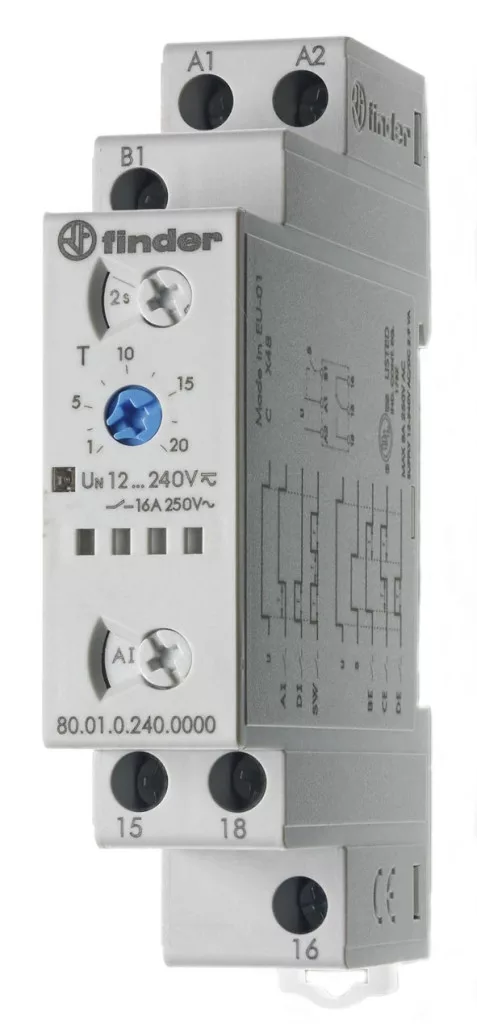

Finder 80.01.0.240.0000 időrelé – 80.01, 6 funkció, (12…240) V AC
A Finder 80.01.0.240.0000 a gyártó 80-as sorozatába tartozó többfunkciós, többfeszültségű időrelé, 80.01 típus. A kimenet 1 váltóérintkező (1 CO), tartós határárama 16/30 A, AC-1 szerint 4000 VA, AC-15 szerint 750 VA terhelhető. A készülék 17,5 mm széles, 35 mm-es DIN-sínre pattintható.
A készülék 6 működési funkciót kínál:
- AI – meghúzás késleltetésű relé
- DI – bekapcsolással törlő relé
- SW – villogó relé, szimmetrikus, impulzusindítással
- BE – ejtés késleltetésű relé vezérlőkontaktussal
- CE – meghúzás és ejtés késleltetésű relé vezérlőkontaktussal
- DE – bekapcsolással törlő relé vezérlőkontaktussal
Az időzítés beállítási tartománya: (0,1…2) s, (1…20) s, (0,1…2) min, (1…20) min, (0,1…2) h, (1…24) h. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre), az újraéledési idő 100 ms, a legrövidebb vezérlőimpulzus hossza 50 ms.
A tápfeszültség (12…240) V AC (50/60 Hz) / DC, a működési tartomány 10,8…265 V, a teljesítményfelvétel < 1,8 VA / < 1 W; a feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék a teljes feszültségtartományban használható. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20, a méret 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység).
Fő műszaki jellemzők
- Gyártói cikkszám: 80.01.0.240.0000
- Termékcsalád: Finder 80-as sorozat
- Típus: 80.01 többfunkciós, többfeszültségű időrelé
- Működési funkciók: 6 funkció: AI – meghúzás késleltetésű relé; DI – bekapcsolással törlő relé; SW – villogó relé, szimmetrikus, impulzusindítással; BE – ejtés késleltetésű relé vezérlőkontaktussal; CE – meghúzás és ejtés késleltetésű relé vezérlőkontaktussal; DE – bekapcsolással törlő relé vezérlőkontaktussal
- Érintkezők kialakítása: 1 váltóérintkező (1 CO)
- Tartós határáram / max. bekapcsolási áram: 16/30 A
- Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
- Max. terhelhetőség AC-1 / AC-15: 4000 VA / 750 VA
- Egyfázisú motorterhelés AC-3 (230 V AC): 0,55 kW
- Max. kapcsolási áram DC-1 (24/110/220 V): 16 / 0,3 / 0,12 A
- Legkisebb kapcsolható terhelés: 500 mW (10 V / 5 mA)
- Érintkezőanyag: AgNi (kadmiummentes)
- Tápfeszültség: (12…240) V AC (50/60 Hz) / DC
- Névleges teljesítményfelvétel: < 1,8 VA / < 1 W
- Tápfeszültség működési tartománya: 10,8…265 V
- Időzítés beállítási tartománya: (0,1…2) s, (1…20) s, (0,1…2) min, (1…20) min, (0,1…2) h, (1…24) h
- Ismétlési pontosság: ±1 %
- Beállítási pontosság: ±5 % (teljes skálaértékre)
- Újraéledési idő: 100 ms
- Legrövidebb vezérlőimpulzus hossza: 50 ms
- Villamos élettartam (AC-1): 50 000 ciklus
- Környezeti hőmérséklet: -20…+60 °C
- Védettség: IP 20
- Készülékszélesség: 17,5 mm
- Méretek (magasság × szélesség × mélység): 88,8 × 17,5 × 60,8 mm
- Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás
Tipikus felhasználási területek
- Többfunkciós, többfeszültségű időrelé kapcsolószekrényben, 17,5 mm beépítési szélességgel
- Terhelés kapcsolása AC-1 szerint 4000 VA-ig, 1 váltóérintkező (1 CO) kimenettel
- AI – meghúzás késleltetésű relé
- DI – bekapcsolással törlő relé
- SW – villogó relé, szimmetrikus, impulzusindítással
- Időzítés (0,1…2) s…(1…24) h tartományban
- Villamos elosztószekrények, gépvezérlések és épületautomatizálás időzítési feladatai
Gyakori kérdések
Milyen működési funkciói vannak?
A készülék 6 funkciót kínál, amelyek közül a homlokoldali forgókapcsolóval lehet választani: AI – meghúzás késleltetésű relé; DI – bekapcsolással törlő relé; SW – villogó relé, szimmetrikus, impulzusindítással; BE – ejtés késleltetésű relé vezérlőkontaktussal; CE – meghúzás és ejtés késleltetésű relé vezérlőkontaktussal; DE – bekapcsolással törlő relé vezérlőkontaktussal.
Milyen időzítési tartományban állítható?
Az időzítés beállítási tartománya: (0,1…2) s, (1…20) s, (0,1…2) min, (1…20) min, (0,1…2) h, (1…24) h. A tartományt a homlokoldali kapcsolóval kell kiválasztani, a pontos időt pedig a skálán beállítani. Az ismétlési pontosság ±1 %, a beállítási pontosság ±5 % (teljes skálaértékre).
Mekkora terhelés kapcsolható vele?
A kimenet 1 váltóérintkező (1 CO), a tartós határáram és a maximális bekapcsolási áram 16/30 A. AC-1 szerint 4000 VA, AC-15 szerint 750 VA, egyfázisú motorterhelésnél 0,55 kW. Egyenfeszültségen DC-1 szerint 16 / 0,3 / 0,12 A. A legkisebb kapcsolható terhelés 500 mW (10 V / 5 mA), az érintkezőanyag kadmiummentes AgNi.
Milyen tápfeszültségről működik?
A tápfeszültség (12…240) V AC (50/60 Hz) / DC, a működési tartomány 10,8…265 V, a teljesítményfelvétel < 1,8 VA / < 1 W. A feszültség automatikus illesztése impulzusszélesség-modulációs vezérléssel (PWM) történik, ezért egyetlen készülék lefedi a teljes tartományt, és nem kell tápfeszültség szerint típust választani.
Hogyan kell a vezérlőkontaktust bekötni?
A funkciótól függően az indító kontaktus az A1-re vagy a B1-re köthető. A B1 bemenet optocsatolóval le van választva az A1-A2 kapcsoktól, ezért a vezérlőfeszültség eltérhet a tápfeszültségtől. A legrövidebb vezérlőimpulzus hossza 50 ms.
Hogyan kell szerelni?
35 mm-es din-sínre (en 60715), csavaros csatlakozás. A készülék mérete 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység), beépítési szélessége 17,5 mm. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20.
