Finder 6K.T0.0.000.0406 hőkioldó, 1 záróérintkező + 1 nyitóérintkező (1 NO + 1 NC), (4…6) A, beállítási tartomány (4…6) A, kioldási osztály 10 A - 6KT000000406

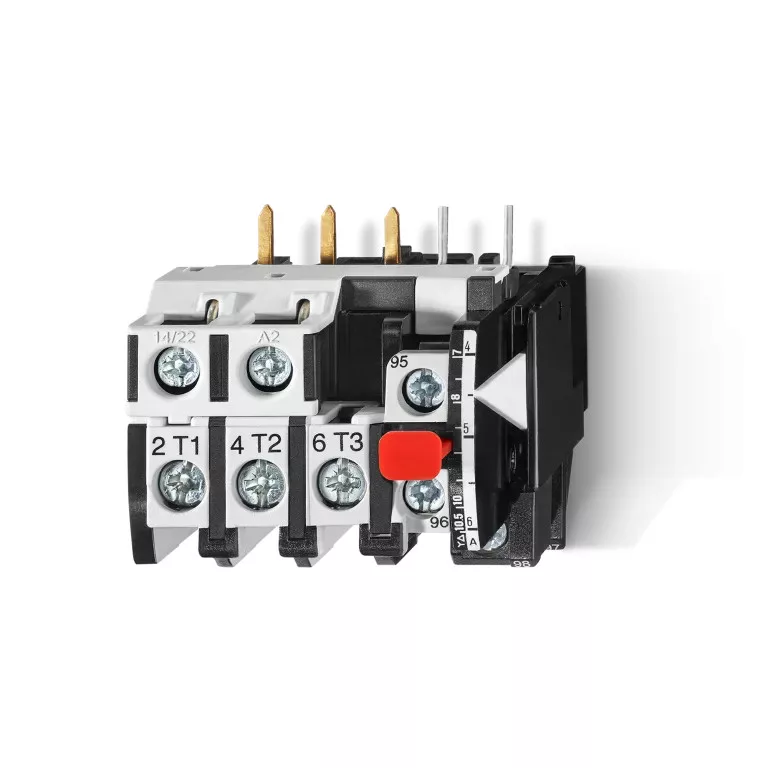

Finder 6K.T0.0.000.0406 hőkioldó – (4…6) A beállítási tartomány, a 6K.04-es mágneskapcsolóhoz

A Finder 6K.T0.0.000.0406 a gyártó 6K sorozatába tartozó hőkioldó, amely a 6K.04-es típushoz készül. A motor tekercselését védi a tartós túlterheléstől és a fáziskieséstől: a főáramkörön átfolyó áram melegíti a bimetált, és ha az áram tartósan meghaladja a beállított értéket, a bimetál elhajlik és kiold.

A beállítási tartomány (4…6) A, tehát a kioldási áramot a védendő motor névleges áramához lehet igazítani. A kioldási osztály az IEC 947-4-1 szerint 10 A.

Ezen a kivitelen megállítógomb található. A kézi és automatikus visszaállítást lehetővé tevő RESET-gomb, valamint a csatlakozólábak lehajlítással történő igazítása a sorozat 6K.T1 jelű hőkioldójának sajátja, a 6K.T0-n nincs meg.

A jelzőérintkező 1 záróérintkező + 1 nyitóérintkező kialakítású, anyaga AgNi, névleges szigetelési feszültsége 690 V. Tartós határárama AC-15 szerint 24 V-on 4 A, 230 V-on 2,5 A, 400 V-on 1,5 A, 690 V-on 0,6 A; DC-13 szerint 24 V-on 1,2 A, 110 V-on 0,15 A, 220 V-on 0,1 A. A nyitóérintkezővel a mágneskapcsoló tekercse bontható, a záróérintkezővel hibajelzés adható.

A hőkioldó a 6K.04-es mágneskapcsoló alá építhető, a 6K.04-es mágneskapcsolóval együtt a beépítési magasság 95 mm. A hőkioldó saját mérete 64 × 49 × 84,5 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -25…+60 °C. A csatlakozás csavaros, a meghúzási nyomaték 1,2 Nm, a csupaszítási hossz 10 mm (95-96/97-98/T1/T2/T3).

Fő műszaki jellemzők

• Gyártói cikkszám: 6K.T0.0.000.0406
• Termékcsalád: Finder 6K sorozat
• Típus: 6K.T0 hőkioldó a 6K.04-es mágneskapcsolóhoz
• Beállítási tartomány: (4…6) A
• Kioldási osztály: 10 A az IEC 947-4-1 szerint
• Hővédelem: beállítható
• Kezelőszervek: megállítógomb
• Csatlakozólábak: a 6K.04-es mágneskapcsolóhoz illeszkedő kiosztás
• Jelzőérintkező kialakítása: 1 záróérintkező + 1 nyitóérintkező (1 NO + 1 NC)
• Névleges szigetelési feszültség: 690 V
• Jelzőérintkező tartós határárama AC-15: 24 V-on 4 A, 230 V-on 2,5 A, 400 V-on 1,5 A, 690 V-on 0,6 A
• Jelzőérintkező tartós határárama DC-13: 24 V-on 1,2 A, 110 V-on 0,15 A, 220 V-on 0,1 A
• Jelzőérintkező anyaga: AgNi
• Környezeti hőmérséklet: -25…+60 °C
• Védettség: IP 20
• Méretek (magasság × szélesség × mélység): 64 × 49 × 84,5 mm
• Beköthető vezeték-keresztmetszet: tömör vezető 1 x 0,75…1 x 6 mm², sodrott vezető 1 x 1…1 x 4 mm²
• Meghúzási nyomaték / csupaszítási hossz: 1,2 Nm / 10 mm (95-96/97-98/T1/T2/T3)
• Szerelés: a 6K.04-es mágneskapcsoló alá építhető; a 6K.04-es mágneskapcsolóval együtt a beépítési magasság 95 mm

Tipikus felhasználási területek

• Háromfázisú motorok túlterhelés elleni védelme (4…6) A névleges áramtartományban
• Fáziskiesés elleni védelem motoros hajtásoknál
• Motorindító összeállítás kiépítése a 6K.04-es mágneskapcsolóval
• Szivattyú- és ventilátorvezérlések, ahol a motor tartós túlterhelése reális kockázat
• Hibajelzés kiadása a jelzőérintkező záróérintkezőjén keresztül
• Kompakt motorvédelem a miniatűr 6K.04-es mágneskapcsoló alá építve

Gyakori kérdések

Melyik mágneskapcsolóhoz való?

Ez a 6K.T0 kivitel a 6K.04-es típushoz készül, alá építhető. A sorozat másik hőkioldója, a 6K.T1, a 6K.13 és 6K.14-es típusokhoz való; a kettő nem cserélhető fel.

Milyen áramtartományban állítható be?

A beállítási tartomány (4…6) A. A kioldási áramot a védendő motor névleges áramához kell beállítani; a kioldási osztály az IEC 947-4-1 szerint 10 A. A 6K.T0 kivitelben elérhető tartományok: (1,8…2,7) A, (2,7…4) A, (4…6) A, (6…9) A, (8…11) A.

Mit véd a hőkioldó?

A motor tekercselését védi a tartós túlterheléstől és a fáziskieséstől. A főáramkörön átfolyó áram melegíti a bimetált; ha az áram tartósan meghaladja a beállított értéket, a bimetál elhajlik és kiold. Zárlat elleni védelmet nem ad, ahhoz előtét-biztosító vagy kismegszakító szükséges.

Van rajta visszaállító gomb?

Ezen a kivitelen megállítógomb található. A kézi és automatikus visszaállítást lehetővé tevő RESET-gomb a sorozat 6K.T1 jelű hőkioldóján van, a 6K.T0-n nem.

Hogyan kell bekötni a jelzőérintkezőt?

A jelzőérintkező 1 záróérintkező + 1 nyitóérintkező kialakítású. A nyitóérintkezőt a mágneskapcsoló tekercskörébe kell kötni, hogy kioldáskor bontsa a kört; a záróérintkező hibajelzésre használható. Tartós határárama AC-15 szerint 24 V-on 4 A, 230 V-on 2,5 A, 400 V-on 1,5 A, 690 V-on 0,6 A. A csupaszítási hossz 10 mm (95-96/97-98/T1/T2/T3), a meghúzási nyomaték 1,2 Nm.

Mekkora helyet foglal a mágneskapcsolóval együtt?

A hőkioldó saját mérete 64 × 49 × 84,5 mm (magasság × szélesség × mélység), és a 6K.04-es mágneskapcsolóval együtt a beépítési magasság 95 mm. A megengedett környezeti hőmérséklet -25…+60 °C, a védettség IP 20.
