Finder 6K.T1.0.000.1014 hőkioldó, 1 záróérintkező + 1 nyitóérintkező (1 NO + 1 NC), (10…14) A, beállítási tartomány (10…14) A, kioldási osztály 10 A, RESET-gombbal - 6KT100001014

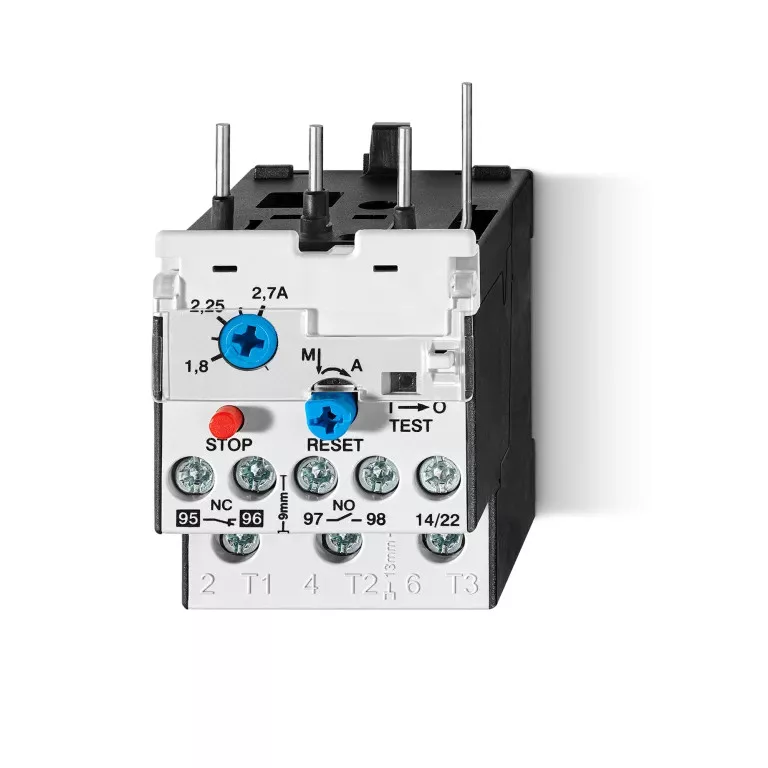

Finder 6K.T1.0.000.1014 hőkioldó – (10…14) A beállítási tartomány, a 6K.13 és 6K.14-es mágneskapcsolóhoz

A Finder 6K.T1.0.000.1014 a gyártó 6K sorozatába tartozó hőkioldó, amely a 6K.13-as és 6K.14-es típusokhoz készül. A motor tekercselését védi a tartós túlterheléstől és a fáziskieséstől: a főáramkörön átfolyó áram melegíti a bimetált, és ha az áram tartósan meghaladja a beállított értéket, a bimetál elhajlik és kiold.

A beállítási tartomány (10…14) A, tehát a kioldási áramot a védendő motor névleges áramához lehet igazítani. A kioldási osztály az IEC 947-4-1 szerint 10 A.

Ezen a kivitelen megállítógomb mellett RESET-gomb is található, amellyel a kioldás után a visszaállítás kézzel és automatikusan is elvégezhető. A csatlakozólábak száma a lábak lehajlításával (14/22) igazítható a 6K.13-as vagy a 6K.14-es mágneskapcsolóhoz — ez a két funkció a 6K.T0-s kivitelen nincs meg.

A jelzőérintkező 1 záróérintkező + 1 nyitóérintkező kialakítású, anyaga AgNi, névleges szigetelési feszültsége 690 V. Tartós határárama AC-15 szerint 24 V-on 3 A, 230 V-on 2 A, 400 V-on 1 A, 690 V-on 0,5 A; DC-13 szerint 24 V-on 1 A, 110 V-on 0,15 A, 220 V-on 0,1 A. A nyitóérintkezővel a mágneskapcsoló tekercse bontható, a záróérintkezővel hibajelzés adható.

A hőkioldó a 6K.13 és 6K.14-es mágneskapcsoló alá építhető, a 6K.13-as vagy 6K.14-es mágneskapcsolóval együtt a beépítési magasság 149 mm. A hőkioldó saját mérete 89,5 × 45 × 70 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -25…+60 °C. A csatlakozás csavaros, a meghúzási nyomaték 0,8 Nm, a csupaszítási hossz 13 mm (T1/T2/T3).

Fő műszaki jellemzők

• Gyártói cikkszám: 6K.T1.0.000.1014
• Termékcsalád: Finder 6K sorozat
• Típus: 6K.T1 hőkioldó a 6K.13 és 6K.14-es mágneskapcsolóhoz
• Beállítási tartomány: (10…14) A
• Kioldási osztály: 10 A az IEC 947-4-1 szerint
• Hővédelem: beállítható
• Kezelőszervek: megállítógomb és RESET-gomb (kézi és automatikus visszaállítás)
• Csatlakozólábak: a lábak lehajlításával (14/22) a 6K.13-as vagy a 6K.14-es típushoz igazítható
• Jelzőérintkező kialakítása: 1 záróérintkező + 1 nyitóérintkező (1 NO + 1 NC)
• Névleges szigetelési feszültség: 690 V
• Jelzőérintkező tartós határárama AC-15: 24 V-on 3 A, 230 V-on 2 A, 400 V-on 1 A, 690 V-on 0,5 A
• Jelzőérintkező tartós határárama DC-13: 24 V-on 1 A, 110 V-on 0,15 A, 220 V-on 0,1 A
• Jelzőérintkező anyaga: AgNi
• Környezeti hőmérséklet: -25…+60 °C
• Védettség: IP 20
• Méretek (magasság × szélesség × mélység): 89,5 × 45 × 70 mm
• Beköthető vezeték-keresztmetszet: tömör vezető 1 x 0,75…1 x 6 mm², sodrott vezető 1 x 1…1 x 4 mm²
• Meghúzási nyomaték / csupaszítási hossz: 0,8 Nm / 13 mm (T1/T2/T3)
• Szerelés: a 6K.13 és 6K.14-es mágneskapcsoló alá építhető; a 6K.13-as vagy 6K.14-es mágneskapcsolóval együtt a beépítési magasság 149 mm

Tipikus felhasználási területek

• Háromfázisú motorok túlterhelés elleni védelme (10…14) A névleges áramtartományban
• Fáziskiesés elleni védelem motoros hajtásoknál
• Motorindító összeállítás kiépítése a 6K.13 és 6K.14-es mágneskapcsolóval
• Szivattyú- és ventilátorvezérlések, ahol a motor tartós túlterhelése reális kockázat
• Hibajelzés kiadása a jelzőérintkező záróérintkezőjén keresztül
• Gyors újraindítás kioldás után: a RESET-gomb kézi és automatikus visszaállítást is enged

Gyakori kérdések

Melyik mágneskapcsolóhoz való?

Ez a 6K.T1 kivitel a 6K.13-as és 6K.14-es típusokhoz készül, alá építhető. A sorozat másik hőkioldója, a 6K.T0, a 6K.04-es típushoz való; a kettő nem cserélhető fel.

Milyen áramtartományban állítható be?

A beállítási tartomány (10…14) A. A kioldási áramot a védendő motor névleges áramához kell beállítani; a kioldási osztály az IEC 947-4-1 szerint 10 A. A 6K.T1 kivitelben elérhető tartományok: (1,8…2,7) A, (2,7…4) A, (4…6) A, (6…9) A, (8…11) A, (10…14) A, (13…18) A, (17…24) A.

Mit véd a hőkioldó?

A motor tekercselését védi a tartós túlterheléstől és a fáziskieséstől. A főáramkörön átfolyó áram melegíti a bimetált; ha az áram tartósan meghaladja a beállított értéket, a bimetál elhajlik és kiold. Zárlat elleni védelmet nem ad, ahhoz előtét-biztosító vagy kismegszakító szükséges.

Van rajta visszaállító gomb?

Igen: ezen a kivitelen a megállítógomb mellett RESET-gomb is van, amellyel a kioldás után a visszaállítás kézzel és automatikusan is elvégezhető. A 6K.T0-s kivitelen ez nincs meg.

Hogyan kell bekötni a jelzőérintkezőt?

A jelzőérintkező 1 záróérintkező + 1 nyitóérintkező kialakítású. A nyitóérintkezőt a mágneskapcsoló tekercskörébe kell kötni, hogy kioldáskor bontsa a kört; a záróérintkező hibajelzésre használható. Tartós határárama AC-15 szerint 24 V-on 3 A, 230 V-on 2 A, 400 V-on 1 A, 690 V-on 0,5 A. A csupaszítási hossz 13 mm (T1/T2/T3), a meghúzási nyomaték 0,8 Nm.

Mekkora helyet foglal a mágneskapcsolóval együtt?

A hőkioldó saját mérete 89,5 × 45 × 70 mm (magasság × szélesség × mélység), és a 6K.13-as vagy 6K.14-es mágneskapcsolóval együtt a beépítési magasság 149 mm. A megengedett környezeti hőmérséklet -25…+60 °C, a védettség IP 20.
