Finder 9D.01.5.080.0304 fővezetéki leágazó kapocs – 80 A, 7 pólusú

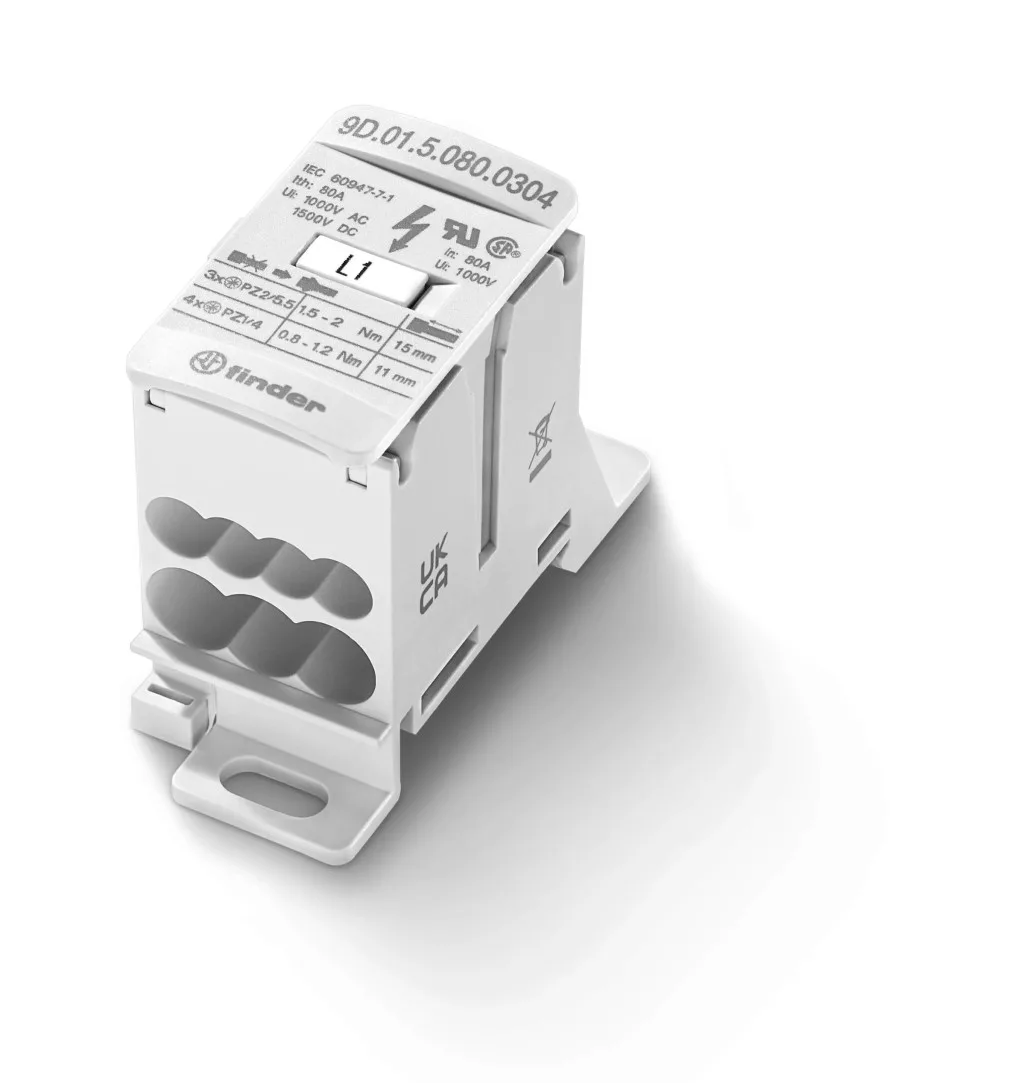

A Finder 9D.01.5.080.0304 a gyártó 9D sorozatába tartozó fővezetéki leágazó kapocs, amely villamos elosztókban az energia elosztására való. A 7 pólusú kivitelben 3 bemenet és 4 kimenet van; a tartós határáram 80 A, a névleges feszültség 1000 V AC, illetve 1500 V DC.
Egyetlen termékkel háromféle feladat oldható meg. Egypólusú csatlakozásnál a betáplált energiát több kimenetre osztja szét. Többpólusú elosztáshoz több kapocs köthető egymás mellé, mert az azonos típusú leágazó kapcsok mechanikusan összekapcsolhatók. Végül fordítva is használható: több bemenet köthető egyetlen kimenetre, ami például napelemes alkalmazásoknál hasznos.
A bemenet: 3 bemenet, Ø 6,6 mm csatlakozási átmérővel, beköthető keresztmetszet 2,5…16 mm² (14…6 AWG), csupaszítási hossz 15 mm, szerszám lapos csavarhúzó / pozidriv, 5,5 mm / PZ2, meghúzási nyomaték 1,5…2 Nm. A kimenet: 4 kimenet, Ø 4,5 mm csatlakozási átmérővel, beköthető keresztmetszet 2,5…6 mm² (14…10 AWG), csupaszítási hossz 11 mm, szerszám lapos csavarhúzó / pozidriv, 4 mm / PZ1, meghúzási nyomaték 0,8…1,2 Nm.
A kapocs réz és alumínium vezetékhez egyaránt alkalmazható; sodrott vezető kizárólag érvéghüvellyel csatlakoztatható. A rövid idejű határáram (Icw, 1 s) 1920 A, a zárlati szilárdság (SCCR) 100 kA, a névleges határáramcsúcs (Ipk) 27 kA, a lökőfeszültség-állóság 8 kV.
A ház UL94 - V0 minősítésű műanyagból készül. A kapocsfedél rugalmasan felpattintható, és az összes csatlakozási specifikáció leolvasható róla, tehát a bekötési adatokért nem kell a katalógust keresni. A termék tartozékai az L1, L2, L3, N, PE, + és - jelölőtáblák.
A készülék 35 mm-es DIN-sínre szerelhető, mérete 66 × 29,6 × 50,2 mm (magasság × szélesség × mélység). A megengedett környezeti hőmérséklet -20…+70 °C, a védettség IP 20 az IEC és NEMA 1 az UL szerint.
Fő műszaki jellemzők
- Gyártói cikkszám: 9D.01.5.080.0304
- Termékcsalád: Finder 9D sorozat
- Típus: 9D.01 fővezetéki leágazó kapocs
- Pólusszám: 7 pólusú
- Bemenetek / kimenetek száma: 3 / 4
- Tartós határáram: 80 A
- Névleges feszültség: 1000 V AC / 1500 V DC
- Lökőfeszültség-állóság: 8 kV
- Névleges rövid idejű határáram (Icw 1 s): 1920 A
- Zárlati szilárdság (SCCR): 100 kA
- Névleges határáramcsúcs (Ipk): 27 kA
- Bemenet kialakítása: 3 bemenet, Ø 6,6 mm csatlakozási átmérővel
- Bemenet vezeték-keresztmetszete: 2,5…16 mm² (14…6 AWG)
- Bemenet csupaszítási hossza: 15 mm
- Bemenet szerszáma: lapos csavarhúzó / pozidriv, 5,5 mm / PZ2
- Bemenet meghúzási nyomatéka: 1,5…2 Nm
- Kimenet kialakítása: 4 kimenet, Ø 4,5 mm csatlakozási átmérővel
- Kimenet vezeték-keresztmetszete: 2,5…6 mm² (14…10 AWG)
- Kimenet csupaszítási hossza: 11 mm
- Kimenet szerszáma: lapos csavarhúzó / pozidriv, 4 mm / PZ1
- Kimenet meghúzási nyomatéka: 0,8…1,2 Nm
- Vezetéktípus: réz (Cu) és alumínium (Al) vezetékekhez egyaránt; sodrott vezető kizárólag érvéghüvellyel csatlakoztatható
- Ház anyaga: műanyag az UL94 - V0 szerint
- Kapocsfedél: rugalmasan felpattintható; az összes csatlakozási specifikáció leolvasható róla
- Jelölőtáblák: L1, L2, L3, N, PE, + és - jelölőtáblák a termék tartozékai
- Összekapcsolhatóság: az azonos típusú leágazó kapcsok szükség esetén egymással mechanikusan összekapcsolhatók
- Környezeti hőmérséklet: -20…+70 °C
- Védettség (IEC): IP 20
- Védettség (UL): NEMA 1
- Méretek (magasság × szélesség × mélység): 66 × 29,6 × 50,2 mm
- Szerelés: 35 mm-es DIN-sínre szerelhető
Tipikus felhasználási területek
- Energiaelosztás villamos elosztószekrényben 80 A tartós határáramig
- Egypólusú elosztás: egy betáplálásból 4 kimenet ellátása
- Többpólusú elosztás több kapocs mechanikus összekapcsolásával (L1, L2, L3, N, PE)
- Több bemenet összefogása egy kimenetre, például napelemes betáplálásoknál
- Réz és alumínium vezetékek bekötése ugyanabba a kapocsba
- Kapcsolószekrények, kezelőfelületek és elosztószekrények 7 pólusú leágazási pontjai
Gyakori kérdések
Mire való ez a kapocs?
Fővezetéki leágazó kapocs: villamos elosztókban osztja szét a betáplált energiát. Ebben a 7 pólusú kivitelben 3 bemenet és 4 kimenet van, a tartós határáram 80 A, a névleges feszültség 1000 V AC, illetve 1500 V DC. Háromféleképpen használható: egypólusú elosztásra, több kapocs összekapcsolásával többpólusú elosztásra, vagy fordítva, több bemenet egyetlen kimenetre fogására.
Milyen vezetéket lehet bekötni?
A bemenetre 2,5…16 mm² (14…6 AWG) keresztmetszetű vezeték köthető, a kimenetre 2,5…6 mm² (14…10 AWG). A kapocs réz (Cu) és alumínium (Al) vezetékhez egyaránt alkalmazható. Sodrott vezetőt kizárólag érvéghüvellyel szabad csatlakoztatni.
Mekkora nyomatékkal kell meghúzni?
A bemeneten 1,5…2 Nm, a kimeneten 0,8…1,2 Nm. A bemenet szerszáma lapos csavarhúzó / pozidriv, 5,5 mm / PZ2, a kimeneté lapos csavarhúzó / pozidriv, 4 mm / PZ1. A csupaszítási hossz a bemeneten 15 mm, a kimeneten 11 mm. Ezek az adatok a kapocsfedélről is leolvashatók, tehát a szereléshez nem kell külön dokumentáció.
Mekkora zárlati igénybevételt bír?
A névleges rövid idejű határáram (Icw, 1 s) 1920 A, a zárlati szilárdság (SCCR) 100 kA, a névleges határáramcsúcs (Ipk) 27 kA. A lökőfeszültség-állóság 8 kV. Az egyes vezetékek áramterhelésének a vonatkozó IEC, UL vagy CSA szabványok követelményeinek kell megfelelnie.
Összekapcsolható több kapocs?
Igen: az azonos típusú leágazó kapcsok szükség esetén egymással mechanikusan összekapcsolhatók, így háromfázisú vagy nullavezetővel és védővezetővel kiegészített elosztás is kiépíthető. A fázisok és a vezetők megkülönböztetéséhez L1, L2, L3, N, PE, + és - jelölőtáblák tartoznak a termékhez.
Hová és hogyan szerelhető?
35 mm-es DIN-sínre szerelhető, mérete 66 × 29,6 × 50,2 mm (magasság × szélesség × mélység). A megengedett környezeti hőmérséklet -20…+70 °C, a védettség IP 20 az IEC szerint és NEMA 1 az UL szerint. A ház UL94 - V0 minősítésű műanyag, a kapocsfedél rugalmasan felpattintható.
