Finder 9D.01.5.250.0111 fővezetéki leágazó kapocs – 250 A, 12 pólusú
A Finder 9D.01.5.250.0111 a gyártó 9D sorozatába tartozó fővezetéki leágazó kapocs, amely villamos elosztókban az energia elosztására való. A 12 pólusú kivitelben 1 bemenet és 11 kimenet van; a tartós határáram 250 A, a névleges feszültség 1000 V AC, illetve 1500 V DC.
Egyetlen termékkel háromféle feladat oldható meg. Egypólusú csatlakozásnál a betáplált energiát több kimenetre osztja szét. Többpólusú elosztáshoz több kapocs köthető egymás mellé, mert az azonos típusú leágazó kapcsok mechanikusan összekapcsolhatók. Végül fordítva is használható: több bemenet köthető egyetlen kimenetre, ami például napelemes alkalmazásoknál hasznos.
A bemenet: 1 bemenet, Ø 15,3 mm csatlakozási átmérővel, beköthető keresztmetszet 35…120 mm² (2 AWG…250 kcmil), csupaszítási hossz 28 mm, szerszám imbuszkulcs, 6 mm, meghúzási nyomaték 19…21 Nm. A kimenet: 11 kimenet három méretben: 2 db Ø 8,7 mm, 5 db Ø 6,4 mm és 4 db Ø 5,7 mm, beköthető keresztmetszet a két nagy kimeneten 2,5…35 mm² (14…2 AWG), az öt közepesen 2,5…16 mm² (14…6 AWG), a négy kicsin 2,5…10 mm² (14…8 AWG), csupaszítási hossz 11 mm, szerszám imbuszkulcs, a két nagy kimeneten 4 mm, a többin 3 mm, meghúzási nyomaték a két nagy kimeneten 3,5…5 Nm, a többin 2…3 Nm.
A kapocs réz és alumínium vezetékhez egyaránt alkalmazható; sodrott vezető kizárólag érvéghüvellyel csatlakoztatható. A rövid idejű határáram (Icw, 1 s) 11 400 A, a zárlati szilárdság (SCCR) 100 kA, a névleges határáramcsúcs (Ipk) 51 kA, a lökőfeszültség-állóság 8 kV.

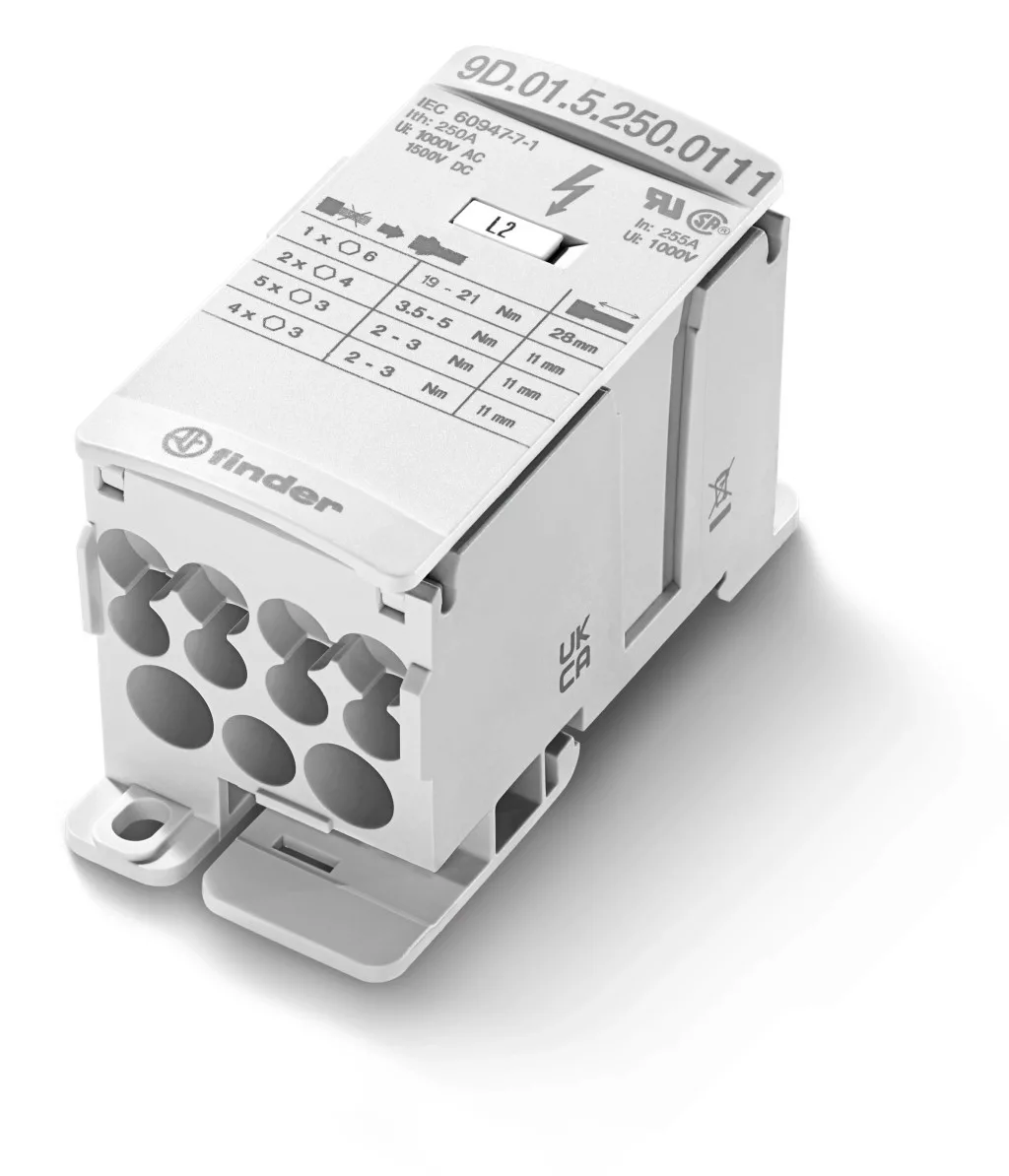

A ház UL94 - V0 minősítésű műanyagból készül. A kapocsfedél rugalmasan felpattintható, és az összes csatlakozási specifikáció leolvasható róla, tehát a bekötési adatokért nem kell a katalógust keresni. A termék tartozékai az L1, L2, L3, N, PE, + és - jelölőtáblák.
A készülék 35 mm-es DIN-sínre szerelhető, mérete 96 × 47,5 × 60 mm (magasság × szélesség × mélység). A megengedett környezeti hőmérséklet -20…+70 °C, a védettség IP 10 az IEC és NEMA 1 az UL szerint.
Fő műszaki jellemzők
- Gyártói cikkszám: 9D.01.5.250.0111
- Termékcsalád: Finder 9D sorozat
- Típus: 9D.01 fővezetéki leágazó kapocs
- Pólusszám: 12 pólusú
- Bemenetek / kimenetek száma: 1 / 11
- Tartós határáram: 250 A
- Névleges feszültség: 1000 V AC / 1500 V DC
- Lökőfeszültség-állóság: 8 kV
- Névleges rövid idejű határáram (Icw 1 s): 11 400 A
- Zárlati szilárdság (SCCR): 100 kA
- Névleges határáramcsúcs (Ipk): 51 kA
- Bemenet kialakítása: 1 bemenet, Ø 15,3 mm csatlakozási átmérővel
- Bemenet vezeték-keresztmetszete: 35…120 mm² (2 AWG…250 kcmil)
- Bemenet csupaszítási hossza: 28 mm
- Bemenet szerszáma: imbuszkulcs, 6 mm
- Bemenet meghúzási nyomatéka: 19…21 Nm
- Kimenet kialakítása: 11 kimenet három méretben: 2 db Ø 8,7 mm, 5 db Ø 6,4 mm és 4 db Ø 5,7 mm
- Kimenet vezeték-keresztmetszete: a két nagy kimeneten 2,5…35 mm² (14…2 AWG), az öt közepesen 2,5…16 mm² (14…6 AWG), a négy kicsin 2,5…10 mm² (14…8 AWG)
- Kimenet csupaszítási hossza: 11 mm
- Kimenet szerszáma: imbuszkulcs, a két nagy kimeneten 4 mm, a többin 3 mm
- Kimenet meghúzási nyomatéka: a két nagy kimeneten 3,5…5 Nm, a többin 2…3 Nm
- Vezetéktípus: réz (Cu) és alumínium (Al) vezetékekhez egyaránt; sodrott vezető kizárólag érvéghüvellyel csatlakoztatható
- Ház anyaga: műanyag az UL94 - V0 szerint
- Kapocsfedél: rugalmasan felpattintható; az összes csatlakozási specifikáció leolvasható róla
- Jelölőtáblák: L1, L2, L3, N, PE, + és - jelölőtáblák a termék tartozékai
- Összekapcsolhatóság: az azonos típusú leágazó kapcsok szükség esetén egymással mechanikusan összekapcsolhatók
- Környezeti hőmérséklet: -20…+70 °C
- Védettség (IEC): IP 10
- Védettség (UL): NEMA 1
- Méretek (magasság × szélesség × mélység): 96 × 47,5 × 60 mm
- Szerelés: 35 mm-es DIN-sínre szerelhető
Tipikus felhasználási területek
- Energiaelosztás villamos elosztószekrényben 250 A tartós határáramig
- Egypólusú elosztás: egy betáplálásból 11 kimenet ellátása
- Többpólusú elosztás több kapocs mechanikus összekapcsolásával (L1, L2, L3, N, PE)
- Több bemenet összefogása egy kimenetre, például napelemes betáplálásoknál
- Réz és alumínium vezetékek bekötése ugyanabba a kapocsba
- Kapcsolószekrények, kezelőfelületek és elosztószekrények 12 pólusú leágazási pontjai
Gyakori kérdések
Mire való ez a kapocs?
Fővezetéki leágazó kapocs: villamos elosztókban osztja szét a betáplált energiát. Ebben a 12 pólusú kivitelben 1 bemenet és 11 kimenet van, a tartós határáram 250 A, a névleges feszültség 1000 V AC, illetve 1500 V DC. Háromféleképpen használható: egypólusú elosztásra, több kapocs összekapcsolásával többpólusú elosztásra, vagy fordítva, több bemenet egyetlen kimenetre fogására.
Milyen vezetéket lehet bekötni?
A bemenetre 35…120 mm² (2 AWG…250 kcmil) keresztmetszetű vezeték köthető, a kimenetre a két nagy kimeneten 2,5…35 mm² (14…2 AWG), az öt közepesen 2,5…16 mm² (14…6 AWG), a négy kicsin 2,5…10 mm² (14…8 AWG). A kapocs réz (Cu) és alumínium (Al) vezetékhez egyaránt alkalmazható. Sodrott vezetőt kizárólag érvéghüvellyel szabad csatlakoztatni.
Mekkora nyomatékkal kell meghúzni?
A bemeneten 19…21 Nm, a kimeneten a két nagy kimeneten 3,5…5 Nm, a többin 2…3 Nm. A bemenet szerszáma imbuszkulcs, 6 mm, a kimeneté imbuszkulcs, a két nagy kimeneten 4 mm, a többin 3 mm. A csupaszítási hossz a bemeneten 28 mm, a kimeneten 11 mm. Ezek az adatok a kapocsfedélről is leolvashatók, tehát a szereléshez nem kell külön dokumentáció.
Mekkora zárlati igénybevételt bír?
A névleges rövid idejű határáram (Icw, 1 s) 11 400 A, a zárlati szilárdság (SCCR) 100 kA, a névleges határáramcsúcs (Ipk) 51 kA. A lökőfeszültség-állóság 8 kV. Az egyes vezetékek áramterhelésének a vonatkozó IEC, UL vagy CSA szabványok követelményeinek kell megfelelnie.
Összekapcsolható több kapocs?
Igen: az azonos típusú leágazó kapcsok szükség esetén egymással mechanikusan összekapcsolhatók, így háromfázisú vagy nullavezetővel és védővezetővel kiegészített elosztás is kiépíthető. A fázisok és a vezetők megkülönböztetéséhez L1, L2, L3, N, PE, + és - jelölőtáblák tartoznak a termékhez.
Hová és hogyan szerelhető?
35 mm-es DIN-sínre szerelhető, mérete 96 × 47,5 × 60 mm (magasság × szélesség × mélység). A megengedett környezeti hőmérséklet -20…+70 °C, a védettség IP 10 az IEC szerint és NEMA 1 az UL szerint. A ház UL94 - V0 minősítésű műanyag, a kapocsfedél rugalmasan felpattintható.
