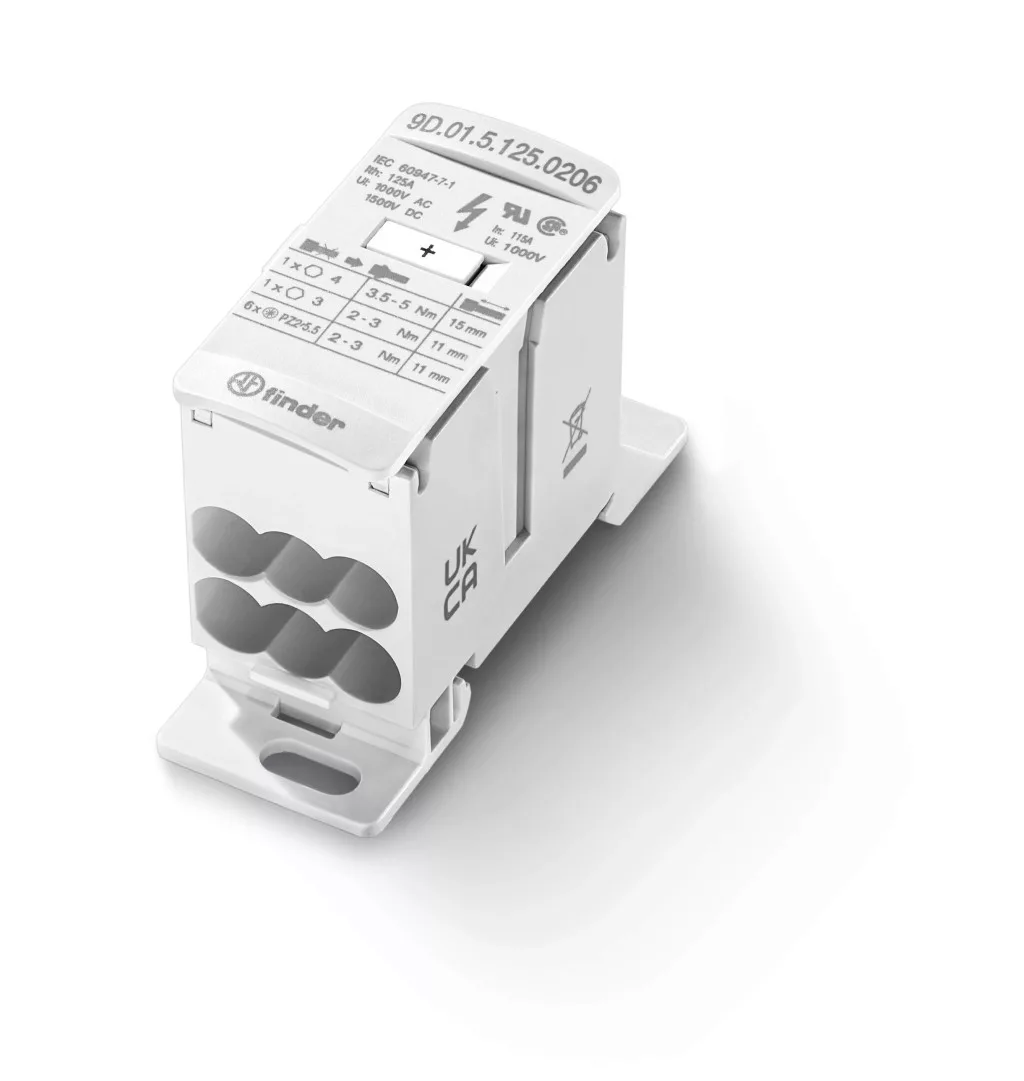

Finder 9D.01.5.125.0206 fővezetéki leágazó kapocs – 125 A, 8 pólusú
A Finder 9D.01.5.125.0206 a gyártó 9D sorozatába tartozó fővezetéki leágazó kapocs, amely villamos elosztókban az energia elosztására való. A 8 pólusú kivitelben 2 bemenet és 6 kimenet van; a tartós határáram 125 A, a névleges feszültség 1000 V AC, illetve 1500 V DC.
Egyetlen termékkel háromféle feladat oldható meg. Egypólusú csatlakozásnál a betáplált energiát több kimenetre osztja szét. Többpólusú elosztáshoz több kapocs köthető egymás mellé, mert az azonos típusú leágazó kapcsok mechanikusan összekapcsolhatók. Végül fordítva is használható: több bemenet köthető egyetlen kimenetre, ami például napelemes alkalmazásoknál hasznos.
A bemenet: 1 bemenet, Ø 9,8 mm csatlakozási átmérővel, valamint 1 további nagy keresztmetszetű kapocs (Ø 6,8 mm), amely bemenetként is használható – ez a 0206 rendelési jel „1+1” bemenete, beköthető keresztmetszet 10…35 mm² (8…2 AWG), csupaszítási hossz 15 mm, szerszám imbuszkulcs, 4 mm, meghúzási nyomaték 3,5…5 Nm. A kimenet: 1 nagyobb kimenet Ø 6,8 mm átmérővel és 6 kimenet Ø 6,4 mm átmérővel, beköthető keresztmetszet a nagyobb kimeneten 6…16 mm² (10…6 AWG), a hat kimeneten 2,5…16 mm² (14…6 AWG), csupaszítási hossz 11 mm, szerszám a nagyobb kimeneten imbuszkulcs 3 mm, a hat kimeneten lapos csavarhúzó / pozidriv 5,5 mm / PZ2, meghúzási nyomaték 2…3 Nm.
A kapocs réz és alumínium vezetékhez egyaránt alkalmazható; sodrott vezető kizárólag érvéghüvellyel csatlakoztatható. A rövid idejű határáram (Icw, 1 s) 4200 A, a zárlati szilárdság (SCCR) 100 kA, a névleges határáramcsúcs (Ipk) 30 kA, a lökőfeszültség-állóság 8 kV.
A ház UL94 - V0 minősítésű műanyagból készül. A kapocsfedél rugalmasan felpattintható, és az összes csatlakozási specifikáció leolvasható róla, tehát a bekötési adatokért nem kell a katalógust keresni. A termék tartozékai az L1, L2, L3, N, PE, + és - jelölőtáblák.
A készülék 35 mm-es DIN-sínre szerelhető, mérete 75 × 29,4 × 51 mm (magasság × szélesség × mélység). A megengedett környezeti hőmérséklet -20…+70 °C, a védettség IP 20 az IEC és NEMA 1 az UL szerint.
Fő műszaki jellemzők
- Gyártói cikkszám: 9D.01.5.125.0206
- Termékcsalád: Finder 9D sorozat
- Típus: 9D.01 fővezetéki leágazó kapocs
- Pólusszám: 8 pólusú
- Bemenetek / kimenetek száma: 2 / 6
- Tartós határáram: 125 A
- Névleges feszültség: 1000 V AC / 1500 V DC
- Lökőfeszültség-állóság: 8 kV
- Névleges rövid idejű határáram (Icw 1 s): 4200 A
- Zárlati szilárdság (SCCR): 100 kA
- Névleges határáramcsúcs (Ipk): 30 kA
- Bemenet kialakítása: 1 bemenet, Ø 9,8 mm csatlakozási átmérővel, valamint 1 további nagy keresztmetszetű kapocs (Ø 6,8 mm), amely bemenetként is használható – ez a 0206 rendelési jel „1+1” bemenete
- Bemenet vezeték-keresztmetszete: 10…35 mm² (8…2 AWG)
- Bemenet csupaszítási hossza: 15 mm
- Bemenet szerszáma: imbuszkulcs, 4 mm
- Bemenet meghúzási nyomatéka: 3,5…5 Nm
- Kimenet kialakítása: 1 nagyobb kimenet Ø 6,8 mm átmérővel és 6 kimenet Ø 6,4 mm átmérővel
- Kimenet vezeték-keresztmetszete: a nagyobb kimeneten 6…16 mm² (10…6 AWG), a hat kimeneten 2,5…16 mm² (14…6 AWG)
- Kimenet csupaszítási hossza: 11 mm
- Kimenet szerszáma: a nagyobb kimeneten imbuszkulcs 3 mm, a hat kimeneten lapos csavarhúzó / pozidriv 5,5 mm / PZ2
- Kimenet meghúzási nyomatéka: 2…3 Nm
- Vezetéktípus: réz (Cu) és alumínium (Al) vezetékekhez egyaránt; sodrott vezető kizárólag érvéghüvellyel csatlakoztatható
- Ház anyaga: műanyag az UL94 - V0 szerint
- Kapocsfedél: rugalmasan felpattintható; az összes csatlakozási specifikáció leolvasható róla
- Jelölőtáblák: L1, L2, L3, N, PE, + és - jelölőtáblák a termék tartozékai
- Összekapcsolhatóság: az azonos típusú leágazó kapcsok szükség esetén egymással mechanikusan összekapcsolhatók
- Környezeti hőmérséklet: -20…+70 °C
- Védettség (IEC): IP 20
- Védettség (UL): NEMA 1
- Méretek (magasság × szélesség × mélység): 75 × 29,4 × 51 mm
- Szerelés: 35 mm-es DIN-sínre szerelhető
Tipikus felhasználási területek
- Energiaelosztás villamos elosztószekrényben 125 A tartós határáramig
- Egypólusú elosztás: egy betáplálásból 6 kimenet ellátása
- Többpólusú elosztás több kapocs mechanikus összekapcsolásával (L1, L2, L3, N, PE)
- Több bemenet összefogása egy kimenetre, például napelemes betáplálásoknál
- Réz és alumínium vezetékek bekötése ugyanabba a kapocsba
- Kapcsolószekrények, kezelőfelületek és elosztószekrények 8 pólusú leágazási pontjai
Gyakori kérdések
Mire való ez a kapocs?
Fővezetéki leágazó kapocs: villamos elosztókban osztja szét a betáplált energiát. Ebben a 8 pólusú kivitelben 2 bemenet és 6 kimenet van, a tartós határáram 125 A, a névleges feszültség 1000 V AC, illetve 1500 V DC. Háromféleképpen használható: egypólusú elosztásra, több kapocs összekapcsolásával többpólusú elosztásra, vagy fordítva, több bemenet egyetlen kimenetre fogására.
Milyen vezetéket lehet bekötni?
A bemenetre 10…35 mm² (8…2 AWG) keresztmetszetű vezeték köthető, a kimenetre a nagyobb kimeneten 6…16 mm² (10…6 AWG), a hat kimeneten 2,5…16 mm² (14…6 AWG). A kapocs réz (Cu) és alumínium (Al) vezetékhez egyaránt alkalmazható. Sodrott vezetőt kizárólag érvéghüvellyel szabad csatlakoztatni.
Mekkora nyomatékkal kell meghúzni?
A bemeneten 3,5…5 Nm, a kimeneten 2…3 Nm. A bemenet szerszáma imbuszkulcs, 4 mm, a kimeneté a nagyobb kimeneten imbuszkulcs 3 mm, a hat kimeneten lapos csavarhúzó / pozidriv 5,5 mm / PZ2. A csupaszítási hossz a bemeneten 15 mm, a kimeneten 11 mm. Ezek az adatok a kapocsfedélről is leolvashatók, tehát a szereléshez nem kell külön dokumentáció.
Mekkora zárlati igénybevételt bír?
A névleges rövid idejű határáram (Icw, 1 s) 4200 A, a zárlati szilárdság (SCCR) 100 kA, a névleges határáramcsúcs (Ipk) 30 kA. A lökőfeszültség-állóság 8 kV. Az egyes vezetékek áramterhelésének a vonatkozó IEC, UL vagy CSA szabványok követelményeinek kell megfelelnie.
Összekapcsolható több kapocs?
Igen: az azonos típusú leágazó kapcsok szükség esetén egymással mechanikusan összekapcsolhatók, így háromfázisú vagy nullavezetővel és védővezetővel kiegészített elosztás is kiépíthető. A fázisok és a vezetők megkülönböztetéséhez L1, L2, L3, N, PE, + és - jelölőtáblák tartoznak a termékhez.
Hová és hogyan szerelhető?
35 mm-es DIN-sínre szerelhető, mérete 75 × 29,4 × 51 mm (magasság × szélesség × mélység). A megengedett környezeti hőmérséklet -20…+70 °C, a védettség IP 20 az IEC szerint és NEMA 1 az UL szerint. A ház UL94 - V0 minősítésű műanyag, a kapocsfedél rugalmasan felpattintható.
