Finder 72.51.0.240.0000 folyadékszint-felügyeleti relé, 1 váltóérintkező (1 CO), 6/15 A, 110…240 V AC (50 Hz) / DC, keskeny kivitelben, 35 mm-es DIN-sínre (EN 60715) - 725102400000

Finder 72.51.0.240.0000 folyadékszint-felügyeleti relé – 72.51, 1 váltóérintkező (1 CO), 110…240 V AC (50 Hz) / DC

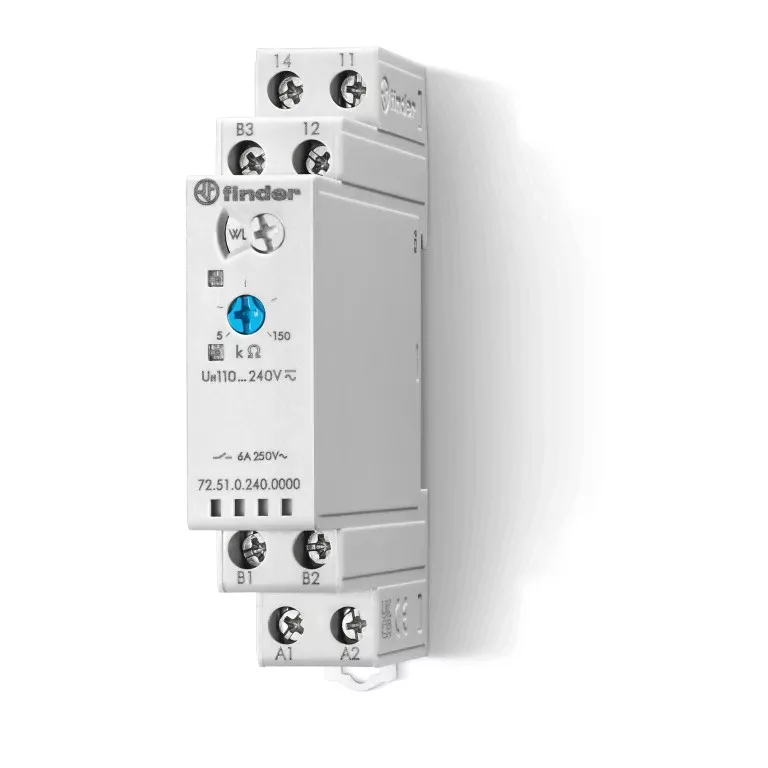

A Finder 72.51.0.240.0000 a gyártó 72-es sorozatába tartozó vezetőképes folyadékok szintfelügyeleti reléje, keskeny kivitelben. A kimenete 1 váltóérintkező (1 CO), 6 A tartós határárammal; a készülék 17,5 mm széles, és 35 mm-es DIN-sínre pattintható.

A relé az érzékelőfejen keresztül a folyadék villamos vezetőképességét méri: az érzékelőelektródák közé kapcsolt kis segédfeszültség hatására a folyadékon átfolyó áram árulja el, hogy az elektróda a folyadékban van-e. A tápfeszültség, az érintkezők és az érzékelőfej között megerősített szigetelés van, így a mérőkör és a kapcsolt kör galvanikusan elválik egymástól.

Pozitív biztonsági logikával működik töltésre és ürítésre egyaránt, a választható funkciók:

• FL – töltés, 7 s kapcsolási késleltetéssel
• FS – töltés, 0,5 s kapcsolási késleltetéssel
• ES – ürítés, 0,5 s kapcsolási késleltetéssel
• EL – ürítés, 7 s kapcsolási késleltetéssel
• WL – szintjelzés, 7 s kapcsolási késleltetéssel
• WS – szintjelzés, 0,5 s kapcsolási késleltetéssel

A kimenet AC-1 szerint 1500 VA, AC-15 szerint 250 VA terhelhető, egyfázisú motorterhelésnél 0,185 kW. Az érintkezőanyag kadmiummentes AgSnO2, a villamos élettartam 100 000 ciklus. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20, a méret 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység).

Fő műszaki jellemzők

• Gyártói cikkszám: 72.51.0.240.0000
• Termékcsalád: Finder 72-es sorozat
• Típus: 72.51 vezetőképes folyadékok szintfelügyeleti reléje, keskeny kivitelben
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram / max. bekapcsolási áram: 6/15 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 1500 VA / 250 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,185 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 3 / 0,35 / 0,2 A
• Legkisebb kapcsolható terhelés: 500 mW (10 V / 5 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 110…240 V AC (50 Hz) / DC
• Névleges teljesítményfelvétel: 2 VA (50 Hz) / 1 W
• Tápfeszültség működési tartománya: 88…264 V
• Villamos élettartam (AC-1): 100 000 ciklus
• Érzékenység: 5…150 kΩ (állítható)
• Lekapcsolás késleltetési ideje: 0,5 s vagy 7 s (választható)
• Bekapcsolás aktiválási ideje: <3 s
• Lökőfeszültség-állóság: 5 kV (1,2/50 µs) a tápfeszültség és az érintkezők között
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Környezeti hőmérséklet: -20…+60 °C
• Védettség: IP 20
• Készülékszélesség: 17,5 mm
• Méretek (magasság × szélesség × mélység): 88,8 × 17,5 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás

Tipikus felhasználási területek

• Vezetőképes folyadékok szintfelügyeleti reléje, keskeny kivitelben kapcsolószekrényben, 17,5 mm beépítési szélességgel
• Tartályok, kutak és ciszternák töltésének vagy ürítésének vezérlése
• Szivattyúvezérlés szárazon futás elleni védelemmel
• Vízkezelő berendezések és folyékony élelmiszereket feldolgozó gépek szintfelügyelete
• Vezetőképes folyadékok szintjének jelzése az érzékelőfej elektródáival
• Kimeneti kör kapcsolása AC-1 szerint 1500 VA-ig, 1 váltóérintkező (1 CO) kialakítással

Gyakori kérdések

Mit felügyel a 72.51?

Vezetőképes folyadék szintjét méri az érzékelőfej elektródáin keresztül, és a beállított szint elérésekor kapcsol. A választható funkciók: FL – töltés, 7 s kapcsolási késleltetéssel; FS – töltés, 0,5 s kapcsolási késleltetéssel; ES – ürítés, 0,5 s kapcsolási késleltetéssel; EL – ürítés, 7 s kapcsolási késleltetéssel; WL – szintjelzés, 7 s kapcsolási késleltetéssel; WS – szintjelzés, 0,5 s kapcsolási késleltetéssel.

Mit jelent a pozitív biztonsági logika?

Hiba érzékelésekor a záróérintkező nyit, nem zár. Így a felügyelt hiba és a készülék tápfeszültségének kiesése azonos irányba hat: mindkét esetben lekapcsol a vezérelt kör, tehát egy szakadás vagy tápkimaradás nem marad észrevétlen.

Mekkora terhelés kapcsolható a kimenetén?

A kimenet 1 váltóérintkező (1 CO) kialakítású, a tartós határáram és a maximális bekapcsolási áram 6/15 A. AC-1 szerint 1500 VA, AC-15 szerint 250 VA, egyfázisú motorterhelésnél 0,185 kW. Egyenfeszültségen DC-1 szerint 3 / 0,35 / 0,2 A. Az érintkezőanyag AgSnO2.

Milyen tápfeszültségről működik?

A tápfeszültség 110…240 V AC (50 Hz) / DC, a működési tartomány 88…264 V, a teljesítményfelvétel 2 VA (50 Hz) / 1 W.

Hogyan kell az érzékelőfejet bekötni?

Az érzékelőfej a felügyeleti relé érzékelőbemenetére köthető; a segédfeszültség 4 V AC, az érzékelő névleges árama 0,2 mA, tehát a folyadékban csak kis mérőáram folyik. Az érzékenység 5…150 kΩ (állítható). A tápfeszültség, az érintkezők és az érzékelőfej között megerősített szigetelés van.

Hogyan kell szerelni?

A készülék 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás. A beépítési szélesség 17,5 mm, a méret 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -20…+60 °C.
