Finder 70.92.8.230.0002 felügyeleti relé, 2 váltóérintkező (2 CO), 8/15 A, 230 V AC (50/60 Hz), termisztoros (PTC) hőmérséklet-felügyeleti relé, 35 mm-es DIN-sínre (EN 60715) - 709282300002

Finder 70.92.8.230.0002 felügyeleti relé – 70.92, 2 váltóérintkező (2 CO), 230 V AC (50/60 Hz)

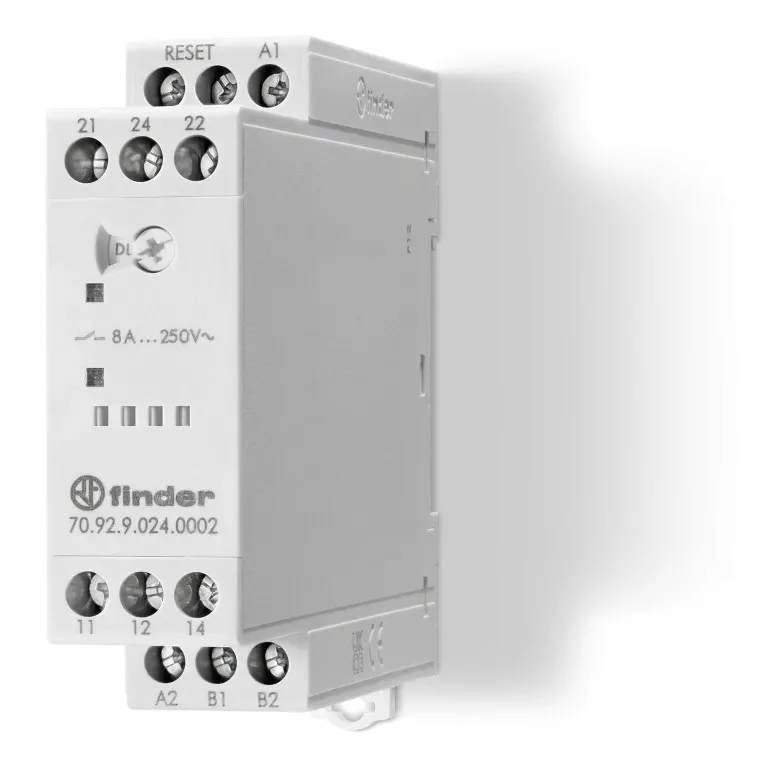

A Finder 70.92.8.230.0002 a gyártó 70-es sorozatába tartozó termisztoros (PTC) hőmérséklet-felügyeleti relé. A kimenete 2 váltóérintkező (2 CO), 8 A tartós határárammal; a készülék 22,5 mm széles, és 35 mm-es DIN-sínre pattintható.

A készülék pozitív biztonsági logikával működik: hiba érzékelésekor a záróérintkező nyit, tehát a tápfeszültség kiesése és a felügyelt hiba azonos irányba hat. A homlokoldali kezelőgombok lapos és keresztcsavarhúzóval egyaránt állíthatók, az üzemállapotot színes LED jelzi. A választható felügyeleti funkciók:

• hőmérséklet-felügyelet PTC-érzékelővel
• PTC-rövidzárlat felügyelete
• PTC-vezetékszakadás felismerése
• nyugtázási (memória) funkció választható
• késleltetési idő 0,5 s vagy 3 s választható

A kimenet AC-1 szerint 2000 VA, AC-15 szerint 400 VA terhelhető, egyfázisú motorterhelésnél 0,3 kW. Az érintkezőanyag kadmiummentes AgNi, a villamos élettartam 100 000 ciklus. A megengedett környezeti hőmérséklet -20…+55 °C, a védettség IP 20, a méret 86,2 × 22,5 × 100,3 mm (magasság × szélesség × mélység).

Fő műszaki jellemzők

• Gyártói cikkszám: 70.92.8.230.0002
• Termékcsalád: Finder 70-es sorozat
• Típus: 70.92 termisztoros (PTC) hőmérséklet-felügyeleti relé
• Érintkezők kialakítása: 2 váltóérintkező (2 CO)
• Tartós határáram / max. bekapcsolási áram: 8/15 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 2000 VA / 400 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,3 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 8 / 0,3 / 0,12 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tápfeszültség: 230 V AC (50/60 Hz)
• Névleges teljesítményfelvétel: 1 VA (50 Hz) / 0,5 W
• Tápfeszültség működési tartománya: 184…253 V
• Villamos élettartam (AC-1): 100 000 ciklus
• PTC-felügyelet: rövidzárlat / hőmérséklet OK: < 20 Ω / > 20 Ω…< 3 kΩ
• PTC-felügyelet: RESET / vezetékszakadás: < 1,3 kΩ / > 3 kΩ
• Késleltetési idő: 0,5 s vagy 3 s
• RESET-nyomógomb: külön csatlakozókapcsokon köthető be
• Lökőfeszültség-állóság: 4 kV (1,2/50 µs) a bemenet és a kimenet között
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Környezeti hőmérséklet: -20…+55 °C
• Védettség: IP 20
• Készülékszélesség: 22,5 mm
• Méretek (magasság × szélesség × mélység): 86,2 × 22,5 × 100,3 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás

Tipikus felhasználási területek

• Termisztoros (ptc) hőmérséklet-felügyeleti relé kapcsolószekrényben, 22,5 mm beépítési szélességgel
• Hőmérséklet-felügyelet PTC-érzékelővel
• PTC-rövidzárlat felügyelete
• PTC-vezetékszakadás felismerése
• Motoros hajtások védelme a hálózati hiba miatti meghibásodástól
• Kimeneti kör kapcsolása AC-1 szerint 2000 VA-ig, 2 váltóérintkező (2 CO) kialakítással

Gyakori kérdések

Mit felügyel a 70.92?

A termisztoros (PTC) hőmérséklet-felügyeleti relé a következő funkciókat kínálja. A választható funkciók: hőmérséklet-felügyelet PTC-érzékelővel; PTC-rövidzárlat felügyelete; PTC-vezetékszakadás felismerése; nyugtázási (memória) funkció választható; késleltetési idő 0,5 s vagy 3 s választható.

Mit jelent a pozitív biztonsági logika?

Hiba érzékelésekor a záróérintkező nyit, nem zár. Így a felügyelt hiba és a készülék tápfeszültségének kiesése azonos irányba hat: mindkét esetben lekapcsol a vezérelt kör, tehát egy szakadás vagy tápkimaradás nem marad észrevétlen.

Mekkora terhelés kapcsolható a kimenetén?

A kimenet 2 váltóérintkező (2 CO) kialakítású, a tartós határáram és a maximális bekapcsolási áram 8/15 A. AC-1 szerint 2000 VA, AC-15 szerint 400 VA, egyfázisú motorterhelésnél 0,3 kW. Egyenfeszültségen DC-1 szerint 8 / 0,3 / 0,12 A. Az érintkezőanyag AgNi.

Milyen tápfeszültségről működik?

A tápfeszültség 230 V AC (50/60 Hz), a működési tartomány 184…253 V, a teljesítményfelvétel 1 VA (50 Hz) / 0,5 W.

Milyen késleltetéssel dolgozik?

Késleltetési idő: 0,5 s vagy 3 s.

Hogyan kell szerelni?

A készülék 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás. A beépítési szélesség 22,5 mm, a méret 86,2 × 22,5 × 100,3 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -20…+55 °C.
