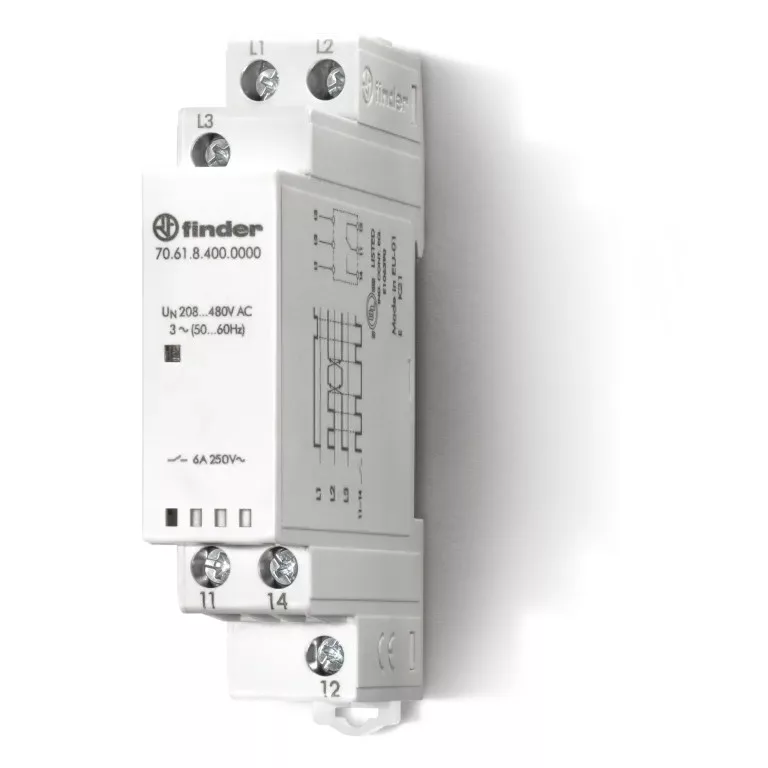

A Finder 70.61.8.400.0000 a gyártó 70-es sorozatába tartozó háromfázisú fázissorrend- és fáziskiesés-felügyeleti relé. A kimenete 1 váltóérintkező (1 CO), 6 A tartós határárammal; a készülék 17,5 mm széles, és 35 mm-es DIN-sínre pattintható.

A készülék pozitív biztonsági logikával működik: hiba érzékelésekor a záróérintkező nyit, tehát a tápfeszültség kiesése és a felügyelt hiba azonos irányba hat. A homlokoldali kezelőgombok lapos és keresztcsavarhúzóval egyaránt állíthatók, az üzemállapotot színes LED jelzi. A választható felügyeleti funkciók:

• fázissorrend ellenőrzése
• fáziskiesés felügyelete visszatáplált feszültség esetén is

A kimenet AC-1 szerint 1500 VA, AC-15 szerint 250 VA terhelhető, egyfázisú motorterhelésnél 0,185 kW. Az érintkezőanyag kadmiummentes AgSnO2, a villamos élettartam 100 000 ciklus. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20, a méret 89,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység).

Fő műszaki jellemzők

• Gyártói cikkszám: 70.61.8.400.0000
• Termékcsalád: Finder 70-es sorozat
• Típus: 70.61 háromfázisú fázissorrend- és fáziskiesés-felügyeleti relé
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram / max. bekapcsolási áram: 6/15 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 1500 VA / 250 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,185 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 3 / 0,35 / 0,2 A
• Legkisebb kapcsolható terhelés: 500 mW (10 V / 5 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 208…480 V AC (50/60 Hz)
• Névleges teljesítményfelvétel: 8 VA (50 Hz) / 1 W
• Tápfeszültség működési tartománya: 170…500 V
• Villamos élettartam (AC-1): 100 000 ciklus
• Kikapcsolási késleltetés: 0,5 s (fix)
• Érintkezőzárás blokkolási ideje: 0,5 s
• Érintkezőzárás aktiválási ideje: <2 s
• Lökőfeszültség-állóság: 5 kV (1,2/50 µs) a bemenet és a kimenet között
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Környezeti hőmérséklet: -20…+60 °C
• Védettség: IP 20
• Készülékszélesség: 17,5 mm
• Méretek (magasság × szélesség × mélység): 89,8 × 17,5 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás

Tipikus felhasználási területek

• Háromfázisú fázissorrend- és fáziskiesés-felügyeleti relé kapcsolószekrényben, 17,5 mm beépítési szélességgel
• Fázissorrend ellenőrzése
• Fáziskiesés felügyelete visszatáplált feszültség esetén is
• Motoros hajtások védelme a hálózati hiba miatti meghibásodástól
• Kimeneti kör kapcsolása AC-1 szerint 1500 VA-ig, 1 váltóérintkező (1 CO) kialakítással

Gyakori kérdések

Mit felügyel a 70.61?

A háromfázisú fázissorrend- és fáziskiesés-felügyeleti relé a következő funkciókat kínálja. A választható funkciók: fázissorrend ellenőrzése; fáziskiesés felügyelete visszatáplált feszültség esetén is.

Mit jelent a pozitív biztonsági logika?

Hiba érzékelésekor a záróérintkező nyit, nem zár. Így a felügyelt hiba és a készülék tápfeszültségének kiesése azonos irányba hat: mindkét esetben lekapcsol a vezérelt kör, tehát egy szakadás vagy tápkimaradás nem marad észrevétlen.

Mekkora terhelés kapcsolható a kimenetén?

A kimenet 1 váltóérintkező (1 CO) kialakítású, a tartós határáram és a maximális bekapcsolási áram 6/15 A. AC-1 szerint 1500 VA, AC-15 szerint 250 VA, egyfázisú motorterhelésnél 0,185 kW. Egyenfeszültségen DC-1 szerint 3 / 0,35 / 0,2 A. Az érintkezőanyag AgSnO2.

Milyen tápfeszültségről működik?

A tápfeszültség 208…480 V AC (50/60 Hz), a működési tartomány 170…500 V, a teljesítményfelvétel 8 VA (50 Hz) / 1 W.

Milyen késleltetéssel dolgozik?

Kikapcsolási késleltetés: 0,5 s (fix); Érintkezőzárás blokkolási ideje: 0,5 s; Érintkezőzárás aktiválási ideje: <2 s.

Hogyan kell szerelni?

A készülék 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás. A beépítési szélesség 17,5 mm, a méret 89,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -20…+60 °C.
