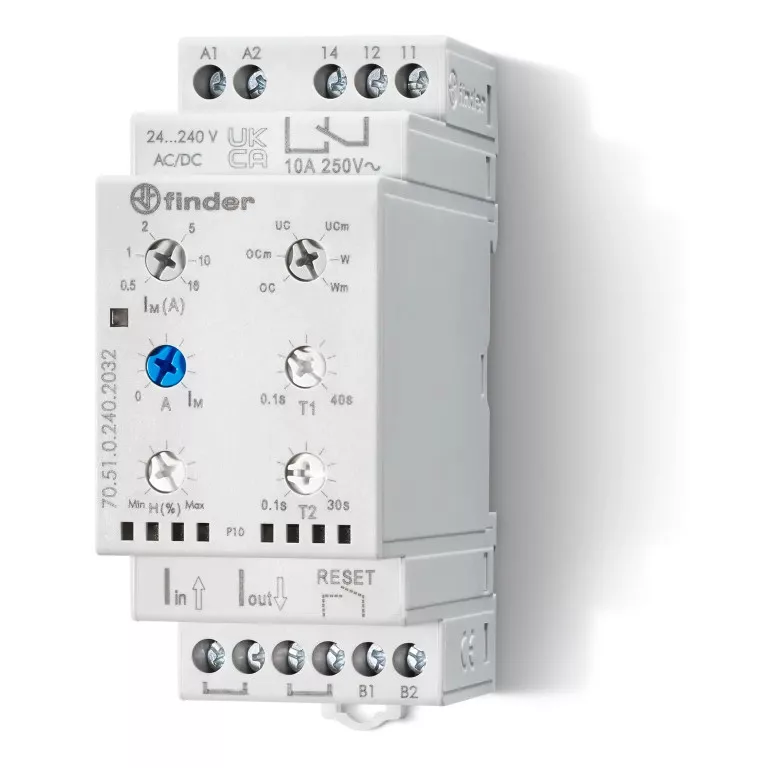

Finder 70.51.0.240.N032 felügyeleti relé, 1 váltóérintkező (1 CO), 10/15 A, 24…240 V AC (50/60 Hz) / DC, univerzális AC/DC áramfelügyeleti relé, 35 mm-es DIN-sínre (EN 60715) - 70510240N032

Finder 70.51.0.240.N032 felügyeleti relé – 70.51, 1 váltóérintkező (1 CO), 24…240 V AC (50/60 Hz) / DC

A Finder 70.51.0.240.N032 a gyártó 70-es sorozatába tartozó univerzális AC/DC áramfelügyeleti relé. A kimenete 1 váltóérintkező (1 CO), 10 A tartós határárammal; a készülék 35 mm széles, és 35 mm-es DIN-sínre pattintható.

A készülék pozitív biztonsági logikával működik: hiba érzékelésekor a záróérintkező nyit, tehát a tápfeszültség kiesése és a felügyelt hiba azonos irányba hat. A homlokoldali kezelőgombok lapos és keresztcsavarhúzóval egyaránt állíthatók, a paraméterek pedig NFC-n keresztül, a Finder Toolbox alkalmazással állíthatók be, az üzemállapotot színes LED jelzi. A választható felügyeleti funkciók:

• áramcsökkenés felügyelete
• áramnövekedés felügyelete
• áramtartomány felügyelete
• nyugtázási (memória) funkció választható

Ez az NFC-kivitel: a működési paraméterek a Finder Toolbox alkalmazással, NFC-n keresztül programozhatók, a készülék felnyitása és feszültség alá helyezése nélkül. A villamos jellemzők megegyeznek a homlokoldali kezelőgombokkal állítható alapkivitelével.

A kimenet AC-1 szerint 2500 VA, AC-15 szerint 500 VA terhelhető, egyfázisú motorterhelésnél 0,5 kW. Az érintkezőanyag kadmiummentes AgSnO2, a villamos élettartam 100 000 ciklus. A megengedett környezeti hőmérséklet -20…+55 °C, a védettség IP 20, a méret 88,8 × 35 × 60,8 mm (magasság × szélesség × mélység).

Fő műszaki jellemzők

• Gyártói cikkszám: 70.51.0.240.N032
• Termékcsalád: Finder 70-es sorozat
• Típus: 70.51 univerzális AC/DC áramfelügyeleti relé
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram / max. bekapcsolási áram: 10/15 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 2500 VA / 500 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,5 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 10 / 0,3 / 0,12 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 24…240 V AC (50/60 Hz) / DC
• Névleges teljesítményfelvétel: 2,5 VA (50 Hz) / 0,53 W
• Tápfeszültség működési tartománya: (0,8…1,1) UN
• Villamos élettartam (AC-1): 100 000 ciklus
• Áramfelügyeleti szint: 50 mA…16 A, AC és DC automatikus felismeréssel
• Bekapcsolási késleltetés (indulási idő): 0,1…40 s
• Be- és kikapcsolási késleltetés: 0,1…30 s
• Kapcsolási hiszterézis: 5…50 % (a W és Wm funkcióknál 1…99 %)
• A mérőkör és a tápfeszültségkör galvanikus elválasztása: igen
• Lökőfeszültség-állóság: 4 kV (1,2/50 µs) a bemenet és a kimenet között
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Környezeti hőmérséklet: -20…+55 °C
• Védettség: IP 20
• Készülékszélesség: 35 mm
• Méretek (magasság × szélesség × mélység): 88,8 × 35 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás

Tipikus felhasználási területek

• Univerzális ac/dc áramfelügyeleti relé kapcsolószekrényben, 35 mm beépítési szélességgel
• Áramcsökkenés felügyelete
• Áramnövekedés felügyelete
• Áramtartomány felügyelete
• Motoros hajtások védelme a hálózati hiba miatti meghibásodástól
• Kimeneti kör kapcsolása AC-1 szerint 2500 VA-ig, 1 váltóérintkező (1 CO) kialakítással

Gyakori kérdések

Mit felügyel a 70.51?

A univerzális AC/DC áramfelügyeleti relé a következő funkciókat kínálja. A választható funkciók: áramcsökkenés felügyelete; áramnövekedés felügyelete; áramtartomány felügyelete; nyugtázási (memória) funkció választható.

Mit jelent a pozitív biztonsági logika?

Hiba érzékelésekor a záróérintkező nyit, nem zár. Így a felügyelt hiba és a készülék tápfeszültségének kiesése azonos irányba hat: mindkét esetben lekapcsol a vezérelt kör, tehát egy szakadás vagy tápkimaradás nem marad észrevétlen.

Mekkora terhelés kapcsolható a kimenetén?

A kimenet 1 váltóérintkező (1 CO) kialakítású, a tartós határáram és a maximális bekapcsolási áram 10/15 A. AC-1 szerint 2500 VA, AC-15 szerint 500 VA, egyfázisú motorterhelésnél 0,5 kW. Egyenfeszültségen DC-1 szerint 10 / 0,3 / 0,12 A. Az érintkezőanyag AgSnO2.

Milyen tápfeszültségről működik?

A tápfeszültség 24…240 V AC (50/60 Hz) / DC, a működési tartomány (0,8…1,1) UN, a teljesítményfelvétel 2,5 VA (50 Hz) / 0,53 W.

Hogyan állíthatók be a paraméterek?

Ezen a kivitelen a beállítás NFC-n keresztül, a Finder Toolbox alkalmazással történik: a paraméterek okostelefonnal írhatók a készülékbe, a szekrény megbontása nélkül. A homlokoldali kezelőgombokkal állítható változat a 70.51.0.240.2032 rendelési szám.

Hogyan kell szerelni?

A készülék 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás. A beépítési szélesség 35 mm, a méret 88,8 × 35 × 60,8 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -20…+55 °C.
