Finder 70.42.8.400.2032 felügyeleti relé, 2 váltóérintkező (2 CO), 8/15 A, 380…415 V AC (50/60 Hz), háromfázisú feszültségfelügyeleti relé nullavezető-felügyelettel - 704284002032

Finder 70.42.8.400.2032 felügyeleti relé – 70.42, 2 váltóérintkező (2 CO), 380…415 V AC (50/60 Hz)

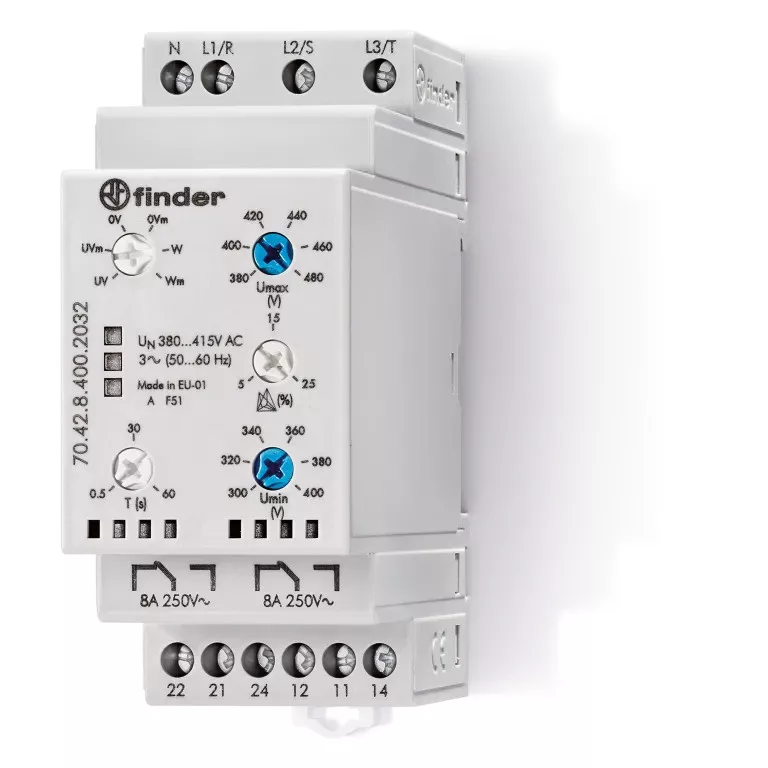

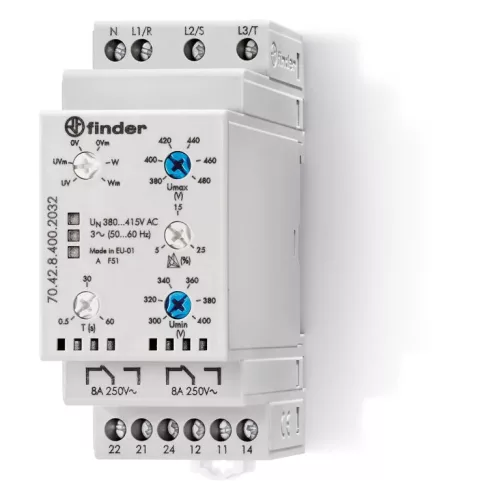

A Finder 70.42.8.400.2032 a gyártó 70-es sorozatába tartozó háromfázisú feszültségfelügyeleti relé nullavezető-felügyelettel. A kimenete 2 váltóérintkező (2 CO), 8 A tartós határárammal; a készülék 35 mm széles, és 35 mm-es DIN-sínre pattintható.

A készülék pozitív biztonsági logikával működik: hiba érzékelésekor a záróérintkező nyit, tehát a tápfeszültség kiesése és a felügyelt hiba azonos irányba hat. A homlokoldali kezelőgombok lapos és keresztcsavarhúzóval egyaránt állíthatók, az üzemállapotot színes LED jelzi. A választható felügyeleti funkciók:

• feszültségcsökkenés felügyelete
• feszültségnövekedés felügyelete
• feszültségnövekedés és -csökkenés együttes felügyelete
• fáziskiesés felügyelete
• fázissorrend ellenőrzése
• fázisaszimmetria felügyelete
• nullavezető szakadásának felügyelete
• nyugtázási (memória) funkció választható

A kimenet AC-1 szerint 2000 VA, AC-15 szerint 400 VA terhelhető, egyfázisú motorterhelésnél 0,3 kW. Az érintkezőanyag kadmiummentes AgNi, a villamos élettartam 60 000 ciklus. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20, a méret 88,8 × 35 × 60,8 mm (magasság × szélesség × mélység).

Fő műszaki jellemzők

• Gyártói cikkszám: 70.42.8.400.2032
• Termékcsalád: Finder 70-es sorozat
• Típus: 70.42 háromfázisú feszültségfelügyeleti relé nullavezető-felügyelettel
• Érintkezők kialakítása: 2 váltóérintkező (2 CO)
• Tartós határáram / max. bekapcsolási áram: 8/15 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 2000 VA / 400 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,3 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 8 / 0,3 / 0,12 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tápfeszültség: 380…415 V AC (50/60 Hz)
• Névleges teljesítményfelvétel: 12,5 VA (50 Hz) / 1 W
• Tápfeszültség működési tartománya: 220…510 V
• Villamos élettartam (AC-1): 60 000 ciklus
• Feszültségfelügyeleti szint: 300…480 V
• Fázisaszimmetria: 5…25 % (állítható)
• Kikapcsolási késleltetés: 0,5…60 s (állítható)
• Érintkezőzárás blokkolási ideje: 1 s
• Kapcsolási hiszterézis: 10 V (L-L)
• Érintkezőzárás aktiválási ideje: ≈1 s
• Lökőfeszültség-állóság: 4 kV (1,2/50 µs) a bemenet és a kimenet között
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Környezeti hőmérséklet: -20…+60 °C
• Védettség: IP 20
• Készülékszélesség: 35 mm
• Méretek (magasság × szélesség × mélység): 88,8 × 35 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás

Tipikus felhasználási területek

• Háromfázisú feszültségfelügyeleti relé nullavezető-felügyelettel kapcsolószekrényben, 35 mm beépítési szélességgel
• Feszültségcsökkenés felügyelete
• Feszültségnövekedés felügyelete
• Feszültségnövekedés és -csökkenés együttes felügyelete
• Motoros hajtások védelme a hálózati hiba miatti meghibásodástól
• Kimeneti kör kapcsolása AC-1 szerint 2000 VA-ig, 2 váltóérintkező (2 CO) kialakítással

Gyakori kérdések

Mit felügyel a 70.42?

A háromfázisú feszültségfelügyeleti relé nullavezető-felügyelettel a következő funkciókat kínálja. A választható funkciók: feszültségcsökkenés felügyelete; feszültségnövekedés felügyelete; feszültségnövekedés és -csökkenés együttes felügyelete; fáziskiesés felügyelete; fázissorrend ellenőrzése; fázisaszimmetria felügyelete; nullavezető szakadásának felügyelete; nyugtázási (memória) funkció választható.

Mit jelent a pozitív biztonsági logika?

Hiba érzékelésekor a záróérintkező nyit, nem zár. Így a felügyelt hiba és a készülék tápfeszültségének kiesése azonos irányba hat: mindkét esetben lekapcsol a vezérelt kör, tehát egy szakadás vagy tápkimaradás nem marad észrevétlen.

Mekkora terhelés kapcsolható a kimenetén?

A kimenet 2 váltóérintkező (2 CO) kialakítású, a tartós határáram és a maximális bekapcsolási áram 8/15 A. AC-1 szerint 2000 VA, AC-15 szerint 400 VA, egyfázisú motorterhelésnél 0,3 kW. Egyenfeszültségen DC-1 szerint 8 / 0,3 / 0,12 A. Az érintkezőanyag AgNi.

Milyen tápfeszültségről működik?

A tápfeszültség 380…415 V AC (50/60 Hz), a működési tartomány 220…510 V, a teljesítményfelvétel 12,5 VA (50 Hz) / 1 W.

Milyen késleltetéssel dolgozik?

Kikapcsolási késleltetés: 0,5…60 s (állítható); Érintkezőzárás blokkolási ideje: 1 s; Érintkezőzárás aktiválási ideje: ≈1 s.

Hogyan kell szerelni?

A készülék 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás. A beépítési szélesség 35 mm, a méret 88,8 × 35 × 60,8 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -20…+60 °C.
