Finder 70.11.8.230.2022 felügyeleti relé, 1 váltóérintkező (1 CO), 10/30 A, 220…240 V AC (50/60 Hz), egyfázisú feszültségfelügyeleti relé, 35 mm-es DIN-sínre (EN 60715) - 701182302022

Finder 70.11.8.230.2022 felügyeleti relé – 70.11, 1 váltóérintkező (1 CO), 220…240 V AC (50/60 Hz)

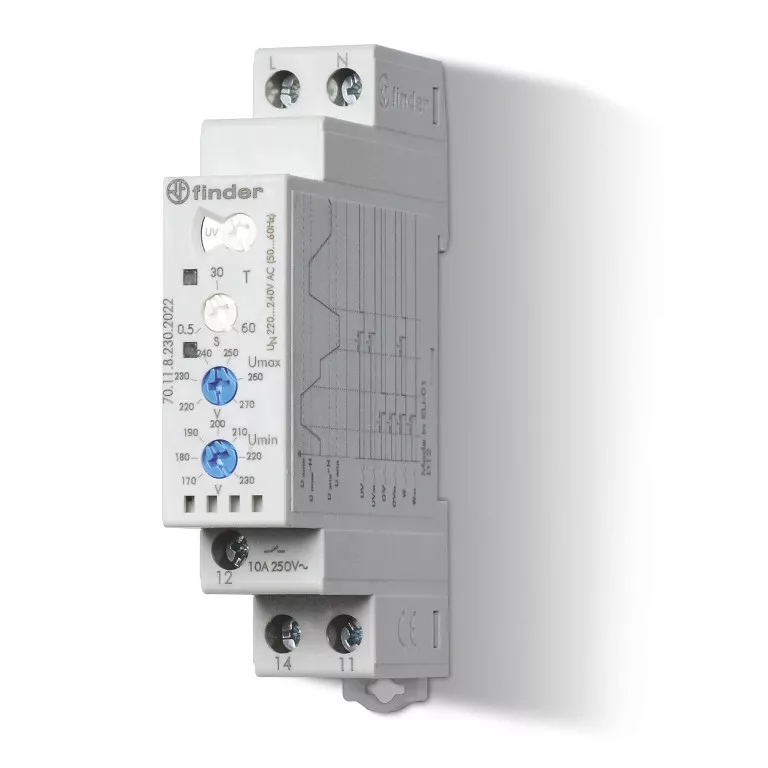

A Finder 70.11.8.230.2022 a gyártó 70-es sorozatába tartozó egyfázisú feszültségfelügyeleti relé. A kimenete 1 váltóérintkező (1 CO), 10 A tartós határárammal; a készülék 17,5 mm széles, és 35 mm-es DIN-sínre pattintható.

A készülék pozitív biztonsági logikával működik: hiba érzékelésekor a záróérintkező nyit, tehát a tápfeszültség kiesése és a felügyelt hiba azonos irányba hat. A homlokoldali kezelőgombok lapos és keresztcsavarhúzóval egyaránt állíthatók, az üzemállapotot színes LED jelzi. A választható felügyeleti funkciók:

• feszültségcsökkenés felügyelete
• feszültségnövekedés felügyelete
• feszültségnövekedés és -csökkenés együttes felügyelete
• nyugtázási (memória) funkció választható

A kimenet AC-1 szerint 2500 VA, AC-15 szerint 750 VA terhelhető, egyfázisú motorterhelésnél 0,5 kW. Az érintkezőanyag kadmiummentes AgNi, a villamos élettartam 80 000 ciklus. A megengedett környezeti hőmérséklet -20…+60 °C, a védettség IP 20, a méret 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység).

Fő műszaki jellemzők

• Gyártói cikkszám: 70.11.8.230.2022
• Termékcsalád: Finder 70-es sorozat
• Típus: 70.11 egyfázisú feszültségfelügyeleti relé
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram / max. bekapcsolási áram: 10/30 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15: 2500 VA / 750 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,5 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 10 / 0,3 / 0,12 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tápfeszültség: 220…240 V AC (50/60 Hz)
• Névleges teljesítményfelvétel: 2,6 VA (50 Hz) / 0,8 W
• Tápfeszültség működési tartománya: 130…280 V
• Villamos élettartam (AC-1): 80 000 ciklus
• Feszültségfelügyeleti szint: 170…270 V
• Kikapcsolási késleltetés: 0,5…60 s (állítható)
• Érintkezőzárás blokkolási ideje: 0,5 s
• Kapcsolási hiszterézis: 5 V (L-N)
• Érintkezőzárás aktiválási ideje: ≈1 s
• Lökőfeszültség-állóság: 4 kV (1,2/50 µs) a bemenet és a kimenet között
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Környezeti hőmérséklet: -20…+60 °C
• Védettség: IP 20
• Készülékszélesség: 17,5 mm
• Méretek (magasság × szélesség × mélység): 88,8 × 17,5 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás

Tipikus felhasználási területek

• Egyfázisú feszültségfelügyeleti relé kapcsolószekrényben, 17,5 mm beépítési szélességgel
• Feszültségcsökkenés felügyelete
• Feszültségnövekedés felügyelete
• Feszültségnövekedés és -csökkenés együttes felügyelete
• Motoros hajtások védelme a hálózati hiba miatti meghibásodástól
• Kimeneti kör kapcsolása AC-1 szerint 2500 VA-ig, 1 váltóérintkező (1 CO) kialakítással

Gyakori kérdések

Mit felügyel a 70.11?

A egyfázisú feszültségfelügyeleti relé a következő funkciókat kínálja. A választható funkciók: feszültségcsökkenés felügyelete; feszültségnövekedés felügyelete; feszültségnövekedés és -csökkenés együttes felügyelete; nyugtázási (memória) funkció választható.

Mit jelent a pozitív biztonsági logika?

Hiba érzékelésekor a záróérintkező nyit, nem zár. Így a felügyelt hiba és a készülék tápfeszültségének kiesése azonos irányba hat: mindkét esetben lekapcsol a vezérelt kör, tehát egy szakadás vagy tápkimaradás nem marad észrevétlen.

Mekkora terhelés kapcsolható a kimenetén?

A kimenet 1 váltóérintkező (1 CO) kialakítású, a tartós határáram és a maximális bekapcsolási áram 10/30 A. AC-1 szerint 2500 VA, AC-15 szerint 750 VA, egyfázisú motorterhelésnél 0,5 kW. Egyenfeszültségen DC-1 szerint 10 / 0,3 / 0,12 A. Az érintkezőanyag AgNi.

Milyen tápfeszültségről működik?

A tápfeszültség 220…240 V AC (50/60 Hz), a működési tartomány 130…280 V, a teljesítményfelvétel 2,6 VA (50 Hz) / 0,8 W.

Milyen késleltetéssel dolgozik?

Kikapcsolási késleltetés: 0,5…60 s (állítható); Érintkezőzárás blokkolási ideje: 0,5 s; Érintkezőzárás aktiválási ideje: ≈1 s.

Hogyan kell szerelni?

A készülék 35 mm-es DIN-sínre (EN 60715), csavaros csatlakozás. A beépítési szélesség 17,5 mm, a méret 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység), a védettség IP 20, a megengedett környezeti hőmérséklet -20…+60 °C.
