Finder 7U.00.8.230.0010 dugaszolóaljzat kapcsolószekrényhez, kombinált Schuko + olasz (F és L típus), 16 A, 250 V AC, szürke (RAL 7035), zöld LED-es állapotjelzéssel - 7U0082300010

Finder 7U.00.8.230.0010 dugaszolóaljzat kapcsolószekrényhez – 16 A, 250 V AC, szürke (RAL 7035)

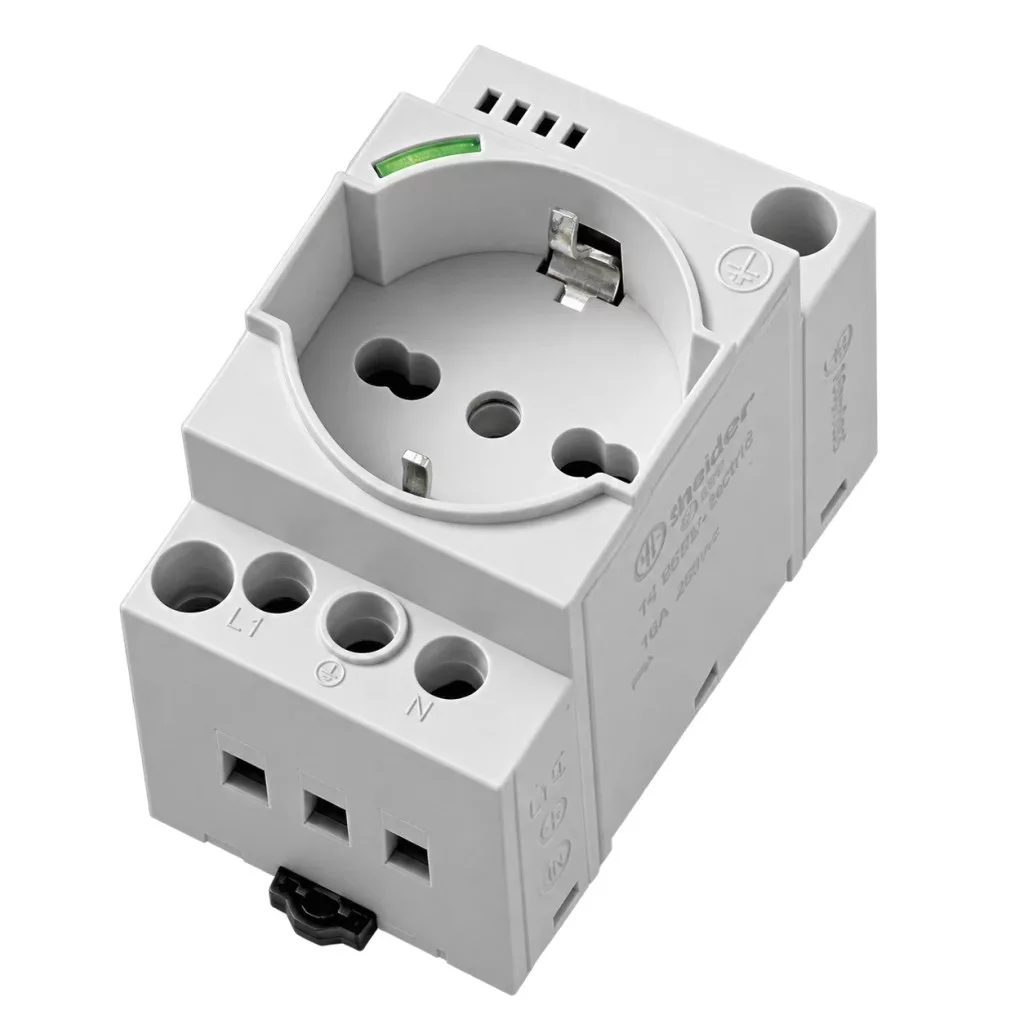

A Finder 7U.00.8.230.0010 a gyártó 7U sorozatába tartozó dugaszolóaljzat kapcsolószekrényekhez. A 7U.00-ás típus kombinált kivitel: Schuko (F típus) és olasz (L típus) csatlakozódugót egyaránt fogad, így egy aljzattal mindkét dugótípus használható. A névleges feszültség 250 V AC, a névleges áram 16 A.

A készülék 35 mm-es DIN-sínre (EN 60715) pattintható, de közvetlenül is szerelhető, például a szekrény oldalára vagy szerelőlapra. A csatlakozás csavaros, a beköthető keresztmetszet tömör és sodrott vezetőnél 1 x 0,5…1 x 10 / 2 x 6 mm², a meghúzási nyomaték 0,5 Nm, a csupaszítási hossz 9 mm. Az érintésvédelmi osztály II, a védettség IP 20.

Ez a kivitel zöld LED-es állapotjelzéssel készül, amely feszültség alatt világít. Így a szekrény kinyitása után ránézésre látszik, hogy az aljzat él-e — ez hibakeresésnél és karbantartásnál egyaránt hasznos. LED nélküli változat is rendelhető a sorozatból.

A ház szürke színű (RAL 7035), ez a szokásos kivitel. Ha az aljzat a főkapcsoló lekapcsolása után is feszültség alatt maradhat, az EN 60204-1 szerint megkülönböztető jelzés kell rá: erre a sorozat sárga (RAL 1021) színű változata való.

A megengedett környezeti hőmérséklet -40…+70 °C, a készülék mérete 80,2 × 45 × 61 mm (magasság × szélesség × mélység). Feliratozáshoz a 060.48 felirati tábla rendelhető hozzá. A sorozatban francia (E típusú) és észak-amerikai (B típusú) aljzat is elérhető, a 7U.01-es és a 7U.02-es típusszámmal.

Fő műszaki jellemzők

• Gyártói cikkszám: 7U.00.8.230.0010
• Termékcsalád: Finder 7U sorozat
• Típus: 7U.00 kombinált dugaszolóaljzat kapcsolószekrényekhez
• Csatlakozótípusok: kombinált: Schuko és olasz csatlakozótípusok (F és L típus)
• Névleges feszültség: 250 V AC (50/60 Hz)
• Névleges áram: 16 A
• LED-es állapotjelzés: zöld LED
• Szín: szürke színű: RAL 7035
• Villamos csatlakozás: csavaros csatlakozás
• Beköthető vezeték-keresztmetszet: tömör és sodrott vezető 1 x 0,5…1 x 10 / 2 x 6 mm²
• Meghúzási nyomaték / csupaszítási hossz: 0,5 Nm / 9 mm
• Környezeti hőmérséklet: -40…+70 °C
• Érintésvédelmi osztály: II
• Védettség: IP 20
• Méretek (magasság × szélesség × mélység): 80,2 × 45 × 61 mm
• Kiegészítő: 060.48 felirati tábla
• Szerelés: 35 mm-es DIN-sínre (EN 60715) vagy közvetlen szerelés

Tipikus felhasználási területek

• Szerviz- és mérőműszer-csatlakozó kapcsolószekrényben, 16 A / 250 V AC terhelésig
• Laptop, mérőműszer vagy kézi szerszám táplálása karbantartás és üzembe helyezés közben
• Kombinált aljzat: Schuko (F) és olasz (L) csatlakozódugó egyaránt használható
• Beépítés 35 mm-es DIN-sínre vagy közvetlenül a szekrényre, csavaros bekötéssel
• Villamos elosztószekrények és gépvezérlő szekrények szokásos szervizaljzata
• Feszültség alatti állapot ránézésre való ellenőrzése a zöld LED-es állapotjelzéssel

Gyakori kérdések

Milyen csatlakozódugót fogad?

A 7U.00-ás típus kombinált aljzat: Schuko (F típusú) és olasz (L típusú) csatlakozódugót egyaránt fogad, tehát nem kell két külön aljzatot beépíteni. A névleges feszültség 250 V AC, a névleges áram 16 A. A sorozatban francia (E típusú) és észak-amerikai (B típusú) kivitel is van, a 7U.01-es és 7U.02-es típusszámmal.

Miért van szürke és sárga változat?

A szürke (RAL 7035) a szokásos kivitel. A sárga (RAL 1021) biztonsági jelölés: az EN 60204-1 szerint azokat az elemeket, amelyek a főkapcsoló lekapcsolása után is feszültség alatt maradhatnak, megkülönböztető jelzéssel kell ellátni, és ilyenkor a sárga aljzat az alkalmazandó. Ez a rendelési szám a szürke változat.

Van rajta állapotjelzés?

Igen, zöld LED-es állapotjelzés, amely feszültség alatt világít. Így a szekrény kinyitása után ránézésre látszik, hogy az aljzat él-e. LED nélküli változat is rendelhető a sorozatból.

Hogyan kell szerelni és bekötni?

A készülék 35 mm-es DIN-sínre (EN 60715) pattintható, de közvetlenül is szerelhető, például szerelőlapra. A csatlakozás csavaros, a beköthető keresztmetszet tömör és sodrott vezetőnél 1 x 0,5…1 x 10 / 2 x 6 mm², a meghúzási nyomaték 0,5 Nm, a csupaszítási hossz 9 mm. A bekötés L, PE és N kapcsokra történik.

Milyen körülmények között használható?

A megengedett környezeti hőmérséklet -40…+70 °C, a védettség IP 20, az érintésvédelmi osztály II. Az IP 20 miatt az aljzat zárt kapcsolószekrény belsejébe való, nem szabadtéri alkalmazásra.

Mekkora helyet foglal a szekrényben?

A készülék mérete 80,2 × 45 × 61 mm (magasság × szélesség × mélység), tehát 45 mm helyet igényel a sínen. Feliratozáshoz a 060.48 felirati tábla rendelhető hozzá, amely a 7U.00, 7U.01 és 7U.02 típusokhoz egyaránt használható.
