Finder 12.81.8.230.0000 asztronómiai kapcsolóóra, 1 váltóérintkező (1 CO), 16 A, 110…230 V AC/DC tápfeszültség, legrövidebb —, 35 mm-es DIN-sín (EN 60715) - 128182300000

Finder 12.81.8.230.0000 asztronómiai kapcsolóóra – 16 A, 1 váltóérintkező, asztronómiai program

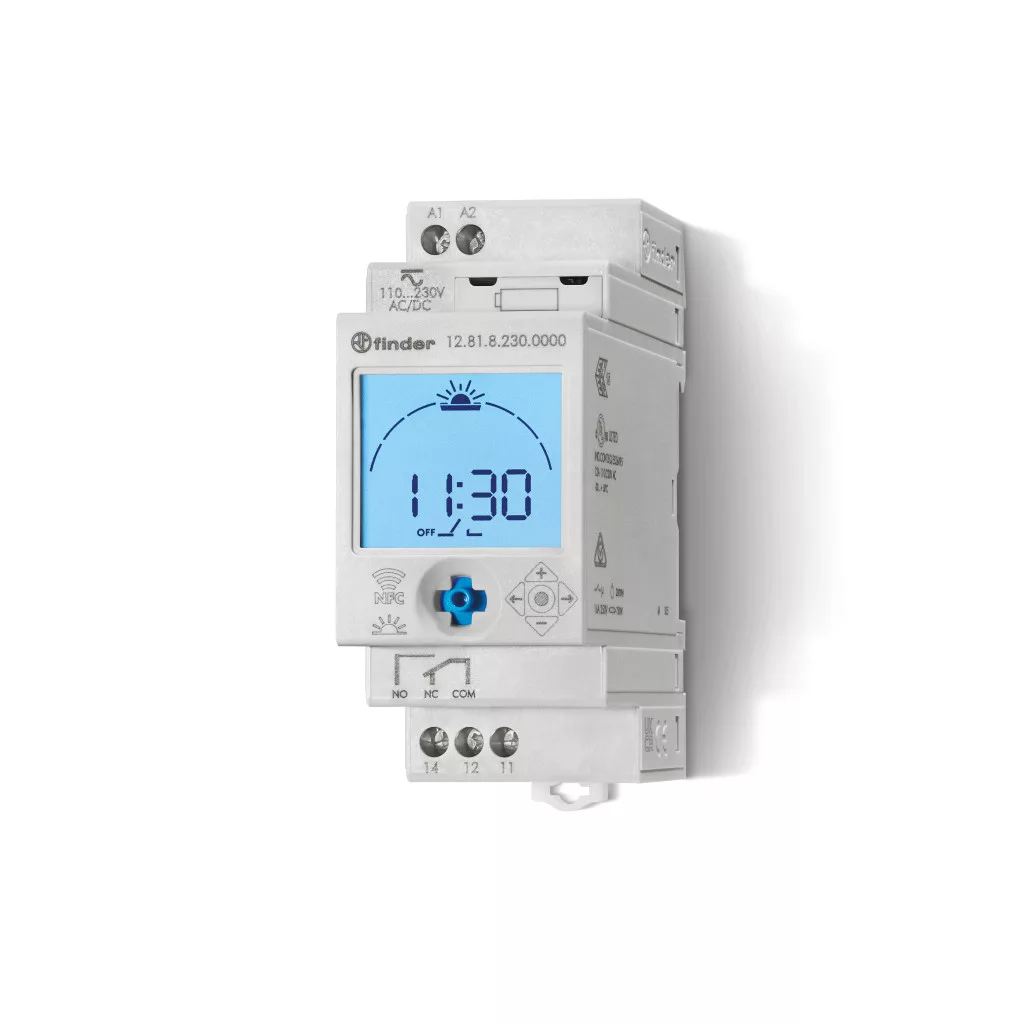

A Finder 12.81.8.230.0000 a gyártó 12-es sorozatába tartozó kapcsolóóra, amely a beállított időprogram szerint automatikusan kapcsolja a világítási, fűtési vagy egyéb köröket. Elosztószekrénybe, 35 mm-es DIN-sínre szerelhető, és kézi beavatkozás nélkül tartja a napi ritmust – akkor is, ha senki nincs a helyszínen.

A 12.81 típus 1 váltóérintkező (1 CO) kialakítású. Egycsatornás asztronómiai kapcsolóóra: fénykapcsolóként működik, de érzékelő nélkül. A dátum, a pontos idő és a helykoordináták alapján maga számítja ki a napnyugta és a napkelte időpontját, és ezekhez igazítva kapcsol be, illetve ki – egész évben, külön fényérzékelő és annak vezetékezése nélkül.

Az asztro BE- és KI-időpontok 10 perces lépésekben, ±90 perccel eltolhatók a napnyugtához, illetve a napkeltéhez képest. Az asztro bekapcsolt időszakon belül a kimenet egyszer kikapcsolható, vagy ki- és újra bekapcsolható – így az éjszaka egy részére takarékossági célból lekapcsolható a világítás.

Az asztronómiai működés lényege, hogy a készülék nem fényérzékelővel dolgozik, hanem a naptár és a helykoordináták alapján számolja a napnyugta és a napkelte időpontját. Így nincs érzékelő, amit letakarhat a hó vagy beszennyezhet a por, és nincs külön vezetékezés sem – cserébe a kapcsolás nem követi az időjárást, csak a csillagászati napszakot.

Fő műszaki jellemzők

• Gyártói cikkszám: 12.81.8.230.0000
• Termékcsalád: Finder 12-es sorozat
• Típus: 12.81 asztronómiai kapcsolóóra
• Érintkezők kialakítása: 1 váltóérintkező (1 CO)
• Tartós határáram / max. bekapcsolási áram: 16/30 A (120 A - 5 ms)
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 4000 VA / 750 VA
• Megengedett lámpaterhelés: izzó- és halogénlámpa 2000 W, fénycső elektronikus előtéttel 1000 W, hagyományos előtéttel 750 W, kompakt fénycső 400 W, 230 V-os LED 400 W
• Legkisebb kapcsolható terhelés: 1000 mW (10 V / 10 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 110…230 V AC/DC, működési tartomány 88…264 V
• Névleges teljesítményfelvétel: 2,8 VA / 0,9 W
• Kapcsolási program típusa: asztronómiai program
• Programok száma: —
• Legrövidebb kapcsolási idő: —
• Működési pontosság: 1 s/nap
• Programozás módja: joystickkal vagy NFC-képes okostelefonnal (FINDER Toolbox)
• Működési tartalék: cserélhető CR 2032 elem, 6 év
• Villamos élettartam (AC-1): 100 000 kapcsolás
• Hőleadás a környezet felé: 0,9 W terhelőáram nélkül, 1,5 W tartós határáramnál
• Környezeti hőmérséklet: -20…+50 °C
• Védettség: IP 20
• Beépítési szélesség: 35 mm
• Méretek (magasság × szélesség × mélység): 88,8 × 35 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715)
• Max. beköthető vezeték-keresztmetszet: tömör 1 x 6 / 2 x 4 mm², sodrott 1 x 4 / 2 x 2,5 mm²
• Meghúzási nyomaték: 0,8 Nm, vezetékcsupaszítási hossz 9 mm

Tipikus felhasználási területek

• Utcák, parkolók és parkok világításának vezérlése napnyugtától napkeltéig
• Kirakat- és cégérvilágítás automatikus kapcsolása
• Fűtés és hűtés időzített vezérlése
• Iskolai csengők és rövid idejű vezérlések
• Szellőztetés, szivattyúk és egyéb ismétlődő üzemű körök kapcsolása

Gyakori kérdések

Mire való a kapcsolóóra?

A kapcsolóóra a beállított időprogram szerint automatikusan kapcsolja a hozzá kötött kört, így nincs szükség kézi be- és kikapcsolásra. Világítás, fűtés, szellőztetés vagy szivattyú vezérlésére egyaránt használható, és a felesleges üzemidő elhagyásával energiát takarít meg.

Mit jelent az asztronómiai kapcsolóóra?

Az asztronómiai kapcsolóóra a dátum, a pontos idő és a helykoordináták alapján maga számítja ki a napnyugta és a napkelte időpontját, és ezekhez igazítva kapcsol. Nincs szüksége fényérzékelőre, és a kapcsolási időpontok az évszakok szerint automatikusan változnak.

Hogyan programozható?

A beállítás joystickkal vagy NFC-képes okostelefonnal (FINDER Toolbox) történik. A készülék asztronómiai program kezelésére képes, — kapacitással és — legrövidebb kapcsolási idővel.

Mi történik áramszünet esetén?

A készülék működési tartaléka: cserélhető CR 2032 elem, 6 év. Ez tartja a pontos időt és a beállított programokat a hálózati tápfeszültség kiesése alatt is. A kimeneti relé azonban csak akkor működik, ha van tápfeszültség.

Mekkora terhelés kapcsolható vele?

A tartós határáram 16 A, a maximális terhelhetőség AC-1 szerint 4000 VA, AC-15 szerint 750 VA. Megengedett lámpaterhelés: izzó- és halogénlámpa 2000 W, fénycső elektronikus előtéttel 1000 W, hagyományos előtéttel 750 W, kompakt fénycső 400 W, 230 V-os LED 400 W.

Mekkora helyet foglal el az elosztóban?

A készülék 35 mm széles, teljes mérete 88,8 × 35 × 60,8 mm (magasság × szélesség × mélység), és 35 mm-es DIN-sínre (EN 60715) szerelhető.
