Finder 10.41.8.230.0000 fénykapcsoló (alkonykapcsoló), 1 záróérintkező (1 NO), 16 A, 230 V AC (50/60 Hz) tápfeszültség, egypólusú (L) kapcsolás, küszöbérték 1…80 lx - 104182300000

Finder 10.41.8.230.0000 alkonykapcsoló – 16 A, 1 záróérintkező, 230 V AC

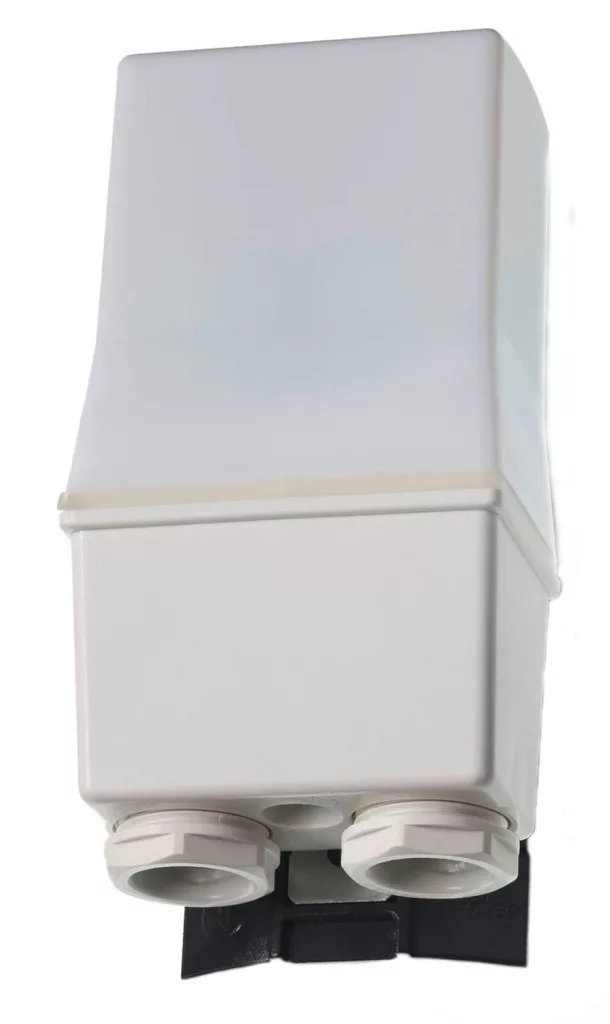

A Finder 10.41.8.230.0000 a gyártó 10-es sorozatába tartozó fénykapcsoló (alkonykapcsoló), amely a környezet megvilágítása alapján automatikusan kapcsolja a világítást: sötétedéskor bekapcsol, világosodáskor lekapcsol. A kapcsolóelem és az érzékelő egy házban van, így külön érzékelő és annak vezetékezése nélkül telepíthető, közvetlenül falra vagy oszlopra.

A 10.41 típus 1 záróérintkező (1 NO) kialakítású. Egy záróérintkezőjével a fázisvezetőt kapcsolja, egy vagy több lámpatestből álló világítási körre. Ez a legelterjedtebb kivitel utcai, udvari és bejárati világítás automatikus vezérlésére.

A megszólalási küszöbérték 1…80 lx között állítható, gyárilag 10 lx értékre beállítva. A beállítás megkönnyítésére az első kapcsolási ciklusok késleltetés nélkül történnek, a beállítógomb pedig LED-es állapotjelzőként is működik. Üzem közben a be- és kikapcsolás 15 s / 30 s késleltetéssel történik, ami megakadályozza, hogy egy elhaladó jármű fényszórója vagy egy villanás átkapcsolja a világítást.

A készülék a Finder olasz szabadalommal védett, kompenzáló fényérzékelő rendszerével készül, amely részben kiszűri a kapcsolt lámpatest saját fényének zavaró hatását, ha az visszajut az érzékelőre. A kompenzálás 120 lx összesített megvilágításig működik, és megelőzi a folyamatos be-ki kapcsolgatást olyan helyeken, ahol a fénykapcsoló nem szerelhető a kapcsolt fénytől távolabb. Ez a kivitel a hosszú felfutási és újragyújtási idejű fémhalogén- és nátriumlámpás berendezésekhez is ajánlott.

Fő műszaki jellemzők

• Gyártói cikkszám: 10.41.8.230.0000
• Termékcsalád: Finder 10-es sorozat
• Típus: 10.41 fénykapcsoló (alkonykapcsoló)
• Érintkezők kialakítása: 1 záróérintkező (1 NO)
• Kapcsolás módja: egypólusú (L) kapcsolás
• Tartós határáram / max. bekapcsolási áram: 16/30 A (120 A - 5 ms)
• Névleges feszültség: 230 V AC
• Max. terhelhetőség AC-1 / AC-15: 3700 VA / 750 VA
• Tartós határáram AC-5a szerint: 5 A
• Izzó- és halogénlámpa (230 V): 2000 W
• Fénycső elektronikus / hagyományos előtéttel: 1000 W / 750 W
• Kompakt fénycső: 400 W
• LED (230 V AC): 400 W
• Kisfeszültségű halogén vagy LED elektronikus / hagyományos előtéttel: 400 W / 800 W
• Legkisebb kapcsolható terhelés: 1000 mW (10 V / 10 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 230 V AC (50/60 Hz), működési tartomány (0,8…1,1) UN
• Névleges teljesítményfelvétel: 2 VA
• Megszólalási küszöbérték: 1…80 lx között állítható, gyárilag 10 lx
• Meghúzási / elejtési idő: 15 s / 30 s
• Villamos élettartam (AC-1): 100 000 kapcsolás
• Fényérzékelő: kadmiummentes IC-fotodióda
• Kompenzáló fényérzékelő rendszer: van (olasz szabadalom)
• Dielektromos szilárdság: 1000 V AC a nyitott érintkezők között
• Környezeti hőmérséklet: -30…+70 °C
• Védettség: IP 54
• Szerelés: falra vagy oszlopra
• Méretek (magasság × szélesség × mélység): 110,6 × 58,6 × 40 mm
• Tömszelence átmérője: 8,9…12 mm
• Max. beköthető vezeték-keresztmetszet: tömör 1 x 6 / 2 x 4 mm², sodrott 1 x 6 / 2 x 2,5 mm²
• Meghúzási nyomaték: 0,8 Nm

Tipikus felhasználási területek

• Utcák, parkolók és bejáratok világításának automatikus vezérlése
• Lakóházak udvari és kertvilágításának kapcsolása
• Kirakatok és cégérek esti bekapcsolása
• Parkok, sétányok és külső lépcsők világítása
• Fémhalogén- és nátriumlámpás berendezések kapcsolása

Gyakori kérdések

Mi az alkonykapcsoló, és hogyan működik?

Az alkonykapcsoló a környezet megvilágítását méri, és a beállított küszöbérték alatt bekapcsolja, felette pedig lekapcsolja a világítást. Így a lámpák időzítés és kézi kapcsolás nélkül, a tényleges fényviszonyokhoz igazodva működnek egész évben.

Hogyan állítható be a kapcsolási küszöbérték?

A készülék homlokoldalán található beállítógombbal, 1…80 lx tartományban; gyárilag 10 lx értékre van állítva. A beállítás megkönnyítésére az első kapcsolási ciklusok késleltetés nélkül futnak le, a beállítógomb pedig LED-es visszajelzőként mutatja az üzemállapotot.

Mekkora terhelés kapcsolható a 10.41 típussal?

A tartós határáram 16 A, a maximális terhelhetőség AC-1 szerint 3700 VA. Izzó- és halogénlámpából 2000 W, 230 V-os LED-ből 400 W, kompakt fénycsőből 400 W kapcsolható vele.

Kültéren is használható?

Igen, a készülék IP 54 védettségű, -30…+70 °C környezeti hőmérséklet-tartományban működik, és közvetlenül falra vagy oszlopra szerelhető. Mérete 110,6 × 58,6 × 40 mm, a tömszelence átmérője 8,9…12 mm.

Miért nem kapcsol azonnal, amikor besötétedik?

A be- és kikapcsolás 15 s / 30 s késleltetéssel történik. Erre azért van szükség, hogy egy elhaladó jármű fényszórója, egy villámlás vagy egy pillanatnyi árnyék ne kapcsolgassa feleslegesen a világítást.

Zavarja-e a saját kapcsolt fénye az érzékelőt?

A fénykapcsolót érdemes úgy elhelyezni, hogy a kapcsolt lámpatest fénye ne essen rá. Ez a típus ezen felül kompenzáló fényérzékelő rendszerrel készül, amely 120 lx összesített megvilágításig részben kiszűri a kapcsolt fény hatását, így kedvezőtlen szerelési helyen is megelőzi a felesleges be-ki kapcsolgatást.
