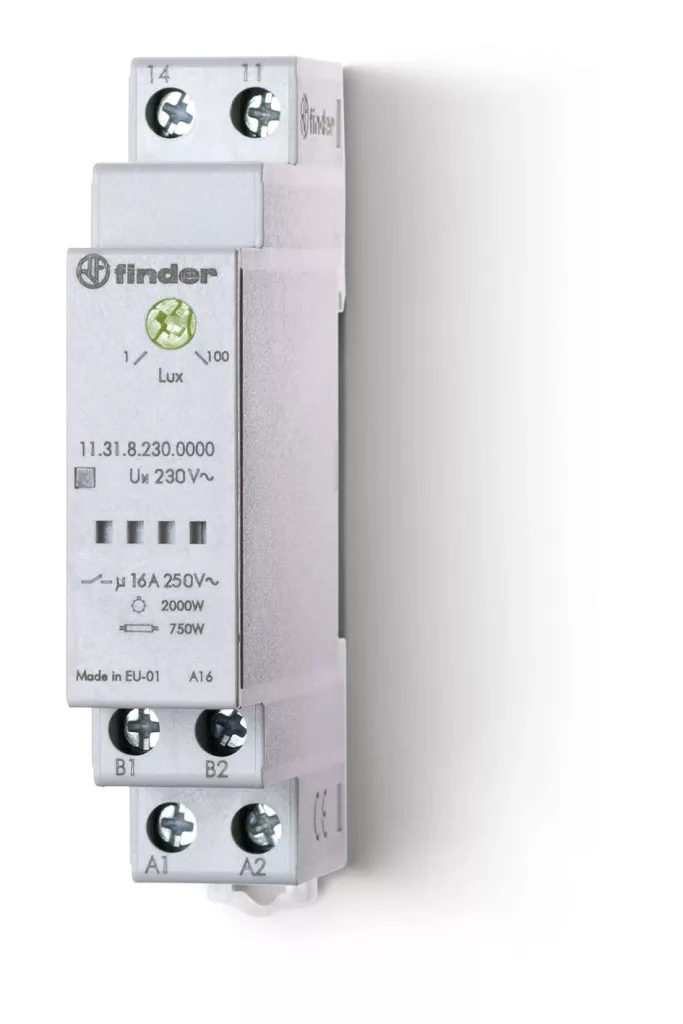

Finder 11.31.8.230.0000 fénykapcsoló (alkonykapcsoló), 1 záróérintkező (1 NO), 16 A, 110…230 V AC (50/60 Hz) tápfeszültség, külső fényérzékelővel, küszöbérték 1…100 lx - 113182300000

Finder 11.31.8.230.0000 alkonykapcsoló – 16 A, 1 záróérintkező, 110…230 V AC (50/60 Hz)

A Finder 11.31.8.230.0000 a gyártó 11-es sorozatába tartozó fénykapcsoló (alkonykapcsoló), amely a világítást a környezet megvilágítása alapján kapcsolja. A 10-es sorozattól eltérően a kapcsolóelem az elosztószekrénybe, DIN-sínre kerül, a fényt pedig egy külön, kültérre szerelhető fényérzékelő méri. Így a kapcsoló védett helyen marad, az érzékelő pedig oda kerül, ahol a természetes fény ténylegesen mérhető. A 011.02 típusú fényérzékelő a termék tartozéka, tehát külön nem kell megrendelni.

A 11.31 típus 1 záróérintkező (1 NO) kialakítású. Egy záróérintkezőjével egy világítási kört kapcsol, mindössze 17,5 mm beépítési szélességgel és alacsony saját fogyasztással. A sorozat legegyszerűbb, leghelytakarékosabb tagja, széles, 110–230 V-os tápfeszültség-tartománnyal.

A kapcsolási küszöbérték 1 és 100 lx között állítható, a KI/BE-kapcsolási hiszterézis 1,25, vagyis a lámpák a bekapcsolási megvilágítás mintegy 125%-ánál kapcsolnak le.

Ez a típus nem rendelkezik a kapcsolt fény hatását kompenzáló érzékelő rendszerrel, ezért a fényérzékelőt úgy érdemes elhelyezni, hogy a kapcsolt lámpatest fénye lehetőleg ne essen rá közvetlenül.

Fő műszaki jellemzők

• Gyártói cikkszám: 11.31.8.230.0000
• Termékcsalád: Finder 11-es sorozat
• Típus: 11.31 fénykapcsoló (alkonykapcsoló) külső fényérzékelővel
• Érintkezők kialakítása: 1 záróérintkező (1 NO)
• Tartós határáram / max. bekapcsolási áram: 16/30 A (120 A - 5 ms)
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 4000 VA / 750 VA
• Izzó- és halogénlámpa (230 V): 2000 W
• Fénycső elektronikus / hagyományos előtéttel: 1000 W / 750 W
• Kompakt fénycső: 400 W
• LED (230 V AC): 400 W
• Kisfeszültségű halogén vagy LED elektronikus / hagyományos előtéttel: 400 W / 800 W
• Legkisebb kapcsolható terhelés: 1000 mW (10 V / 10 mA)
• Érintkezőanyag: AgSnO2 (kadmiummentes)
• Tápfeszültség: 110…230 V AC (50/60 Hz), működési tartomány 90…265 V
• Névleges teljesítményfelvétel: 2,5 VA / 0,9 W
• Megszólalási küszöbérték: 1…100 lx, gyárilag 10 lx
• Kapcsolási hiszterézis: 1,25 (KI/BE-arány)
• Kompenzáló fényérzékelő rendszer: nincs
• Meghúzási / elejtési idő: 15 s / 30 s
• Villamos élettartam (AC-1): 100 000 kapcsolás
• Fényérzékelő: 011.02 típusú, a termék tartozéka; kadmiummentes, polaritásfüggetlen csatlakozásokkal, IP 54, -40…+70 °C
• Max. vezetékhossz a kapcsoló és a fényérzékelő között: 50 m (2 x 1,5 mm²)
• Villamos elválasztás: SELV a tápfeszültség és a kimeneti érintkezők között, kettős szigetelés a tápfeszültség és a fényérzékelő között
• Villamos szilárdság: tápfeszültség és érintkezők között 4000 V AC / 6 kV, tápfeszültség és fényérzékelő között 2000 V AC / 4 kV, nyitott érintkezők között 1000 V AC / 1,5 kV
• Hőleadás a környezet felé: 0,3 W készenlétben, 1,7 W tartós határáramnál
• Környezeti hőmérséklet: -20…+50 °C
• Védettség: IP 20 (relé) / IP 54 (fényérzékelő)
• Beépítési szélesség: 17,5 mm
• Méretek (magasság × szélesség × mélység): 88,8 × 17,5 × 60,8 mm
• Szerelés: 35 mm-es DIN-sínre (EN 60715)
• Max. beköthető vezeték-keresztmetszet: tömör 1 x 6 / 2 x 4 mm², sodrott 1 x 4 / 2 x 2,5 mm²
• Meghúzási nyomaték: 0,8 Nm

Tipikus felhasználási területek

• Utcák, parkolók és udvarok világításának automatikus vezérlése elosztóból
• Lakóházak, társasházak külső világításának kapcsolása
• Kirakatok és cégérek esti bekapcsolása
• Parkok, sétányok és bejáratok világítása
• Szűk elosztószekrények, ahol a beépítési szélesség kritikus

Gyakori kérdések

Mi a különbség a 11-es és a 10-es sorozat fénykapcsolói között?

A 11-es sorozatnál a kapcsolóelem a DIN-sínre, az elosztószekrénybe kerül, a fényérzékelő pedig külön, kültéri helyre szerelhető. A 10-es sorozatnál a kapcsoló és az érzékelő egyetlen, falra szerelt házban van. Ha az elosztóból kell kapcsolni és a mérés helye máshol van, a 11-es sorozat a megfelelő.

Milyen érintkező-kialakítású a 11.31 típus?

Ez a típus 1 záróérintkező (1 NO) kialakítású. Egy záróérintkezőjével egy világítási kört kapcsol, mindössze 17,5 mm beépítési szélességgel és alacsony saját fogyasztással. A sorozat legegyszerűbb, leghelytakarékosabb tagja, széles, 110–230 V-os tápfeszültség-tartománnyal.

Milyen tartományban állítható a kapcsolási küszöbérték?

A megszólalási küszöbérték 1…100 lx; gyárilag 10 lx értékre van beállítva. A kapcsolási hiszterézis 1,25 (KI/BE-arány).

Mekkora terhelés kapcsolható vele?

A tartós határáram 16 A, a maximális terhelhetőség AC-1 szerint 4000 VA. Izzó- és halogénlámpából 2000 W, 230 V-os LED-ből 400 W, kompakt fénycsőből 400 W kapcsolható vele.

Külön kell megrendelni a fényérzékelőt, és milyen messze lehet a kapcsolótól?

Nem kell külön megrendelni: a 011.02 típusú fényérzékelő a termék tartozéka. A fénykapcsoló és a fényérzékelő között legfeljebb 50 m (2 x 1,5 mm²) vezetékhossz megengedett. Az érzékelő csatlakozásai polaritásfüggetlenek, a bemenettel szemben kettős szigeteléssel, így a bekötés egyszerű. Az érzékelő nem kompatibilis a régi 11.01 és 11.71 típusú fénykapcsolókkal.

Mekkora helyet foglal el az elosztóban?

A készülék 17,5 mm széles, teljes mérete 88,8 × 17,5 × 60,8 mm (magasság × szélesség × mélység), és 35 mm-es DIN-sínre (EN 60715) pattintható. A relé védettsége IP 20, a kültérre kerülő fényérzékelőé IP 54.
