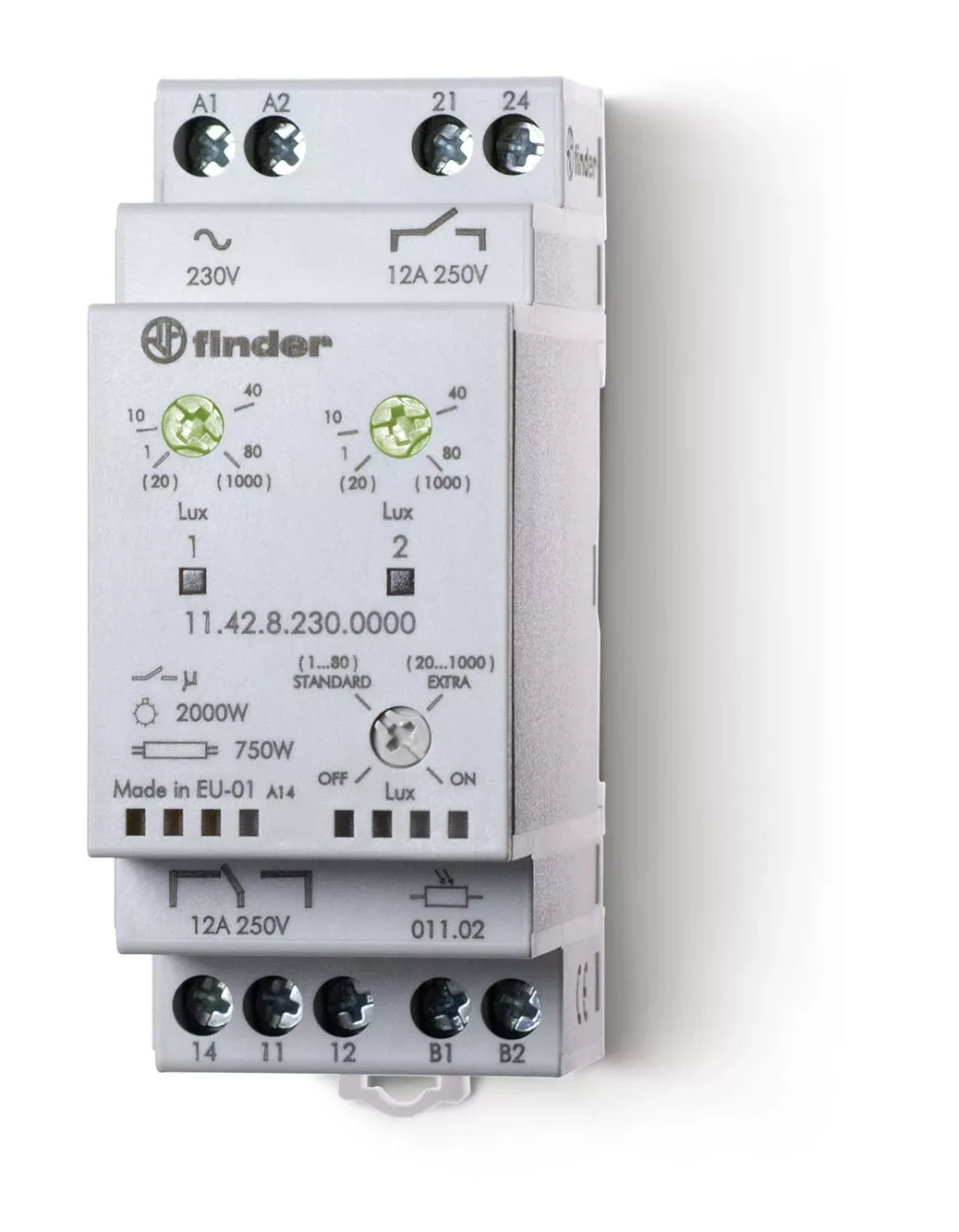

Finder 11.42.8.230.0000 alkonykapcsoló – 12 A, 1 váltó- és 1 záróérintkező, 230 V AC (50/60 Hz)
A Finder 11.42.8.230.0000 a gyártó 11-es sorozatába tartozó fénykapcsoló (alkonykapcsoló), amely a világítást a környezet megvilágítása alapján kapcsolja. A 10-es sorozattól eltérően a kapcsolóelem az elosztószekrénybe, DIN-sínre kerül, a fényt pedig egy külön, kültérre szerelhető fényérzékelő méri. Így a kapcsoló védett helyen marad, az érzékelő pedig oda kerül, ahol a természetes fény ténylegesen mérhető. A 011.02 típusú fényérzékelő a termék tartozéka, tehát külön nem kell megrendelni.
A 11.42 típus 1 váltó- és 1 záróérintkező (1 CO + 1 NO) kialakítású. Két, egymástól függetlenül működő kimenete van, és mindkét kimenet megszólalási küszöbértéke külön állítható. Így két világítási csoport vezérelhető egyetlen készülékkel, eltérő megvilágítási szinteknél – például a bejárati világítás korábban, a díszvilágítás csak teljes sötétedéskor kapcsol be.
Négy működési funkció választható: STANDARD (1…80 lx), HIGH (20…1000 lx), ON (állandóan bekapcsolt állapot) és OFF (állandóan kikapcsolt állapot). Az üzembe helyezés egyszerűsítésére az első hat kapcsolási ciklus – csatornánként három be- és három kikapcsolás – késleltetés nélkül fut le.
Ez a típus nem rendelkezik a kapcsolt fény hatását kompenzáló érzékelő rendszerrel, ezért a fényérzékelőt úgy érdemes elhelyezni, hogy a kapcsolt lámpatest fénye lehetőleg ne essen rá közvetlenül.
Fő műszaki jellemzők
- Gyártói cikkszám: 11.42.8.230.0000
- Termékcsalád: Finder 11-es sorozat
- Típus: 11.42 fénykapcsoló (alkonykapcsoló) külső fényérzékelővel
- Érintkezők kialakítása: 1 váltó- és 1 záróérintkező (1 CO + 1 NO)
- Tartós határáram / max. bekapcsolási áram: 12/24 A (120 A - 5 ms)
- Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
- Max. terhelhetőség AC-1 / AC-15 (230 V AC): 3000 VA / 750 VA
- Izzó- és halogénlámpa (230 V): 2000 W
- Fénycső elektronikus / hagyományos előtéttel: 1000 W / 750 W
- Kompakt fénycső: 400 W
- LED (230 V AC): 400 W
- Kisfeszültségű halogén vagy LED elektronikus / hagyományos előtéttel: 400 W / 800 W
- Legkisebb kapcsolható terhelés: 1000 mW (10 V / 10 mA)
- Érintkezőanyag: AgSnO2 (kadmiummentes)
- Tápfeszültség: 230 V AC (50/60 Hz), működési tartomány (0,8…1,1) UN
- Névleges teljesítményfelvétel: 7,4 VA / 2,8 W
- Megszólalási küszöbérték: 1…80 lx (STANDARD), bővített tartomány 20…1000 lx (HIGH), gyárilag 10 lx
- Kapcsolási hiszterézis: 1,25 (KI/BE-arány)
- Kompenzáló fényérzékelő rendszer: nincs
- Meghúzási / elejtési idő: 15 s / 30 s
- Villamos élettartam (AC-1): 100 000 kapcsolás
- Fényérzékelő: 011.02 típusú, a termék tartozéka; kadmiummentes, polaritásfüggetlen csatlakozásokkal, IP 54, -40…+70 °C
- Max. vezetékhossz a kapcsoló és a fényérzékelő között: 50 m (2 x 1,5 mm²)
- Villamos elválasztás: SELV a tápfeszültség és a kimeneti érintkezők között, kettős szigetelés a tápfeszültség és a fényérzékelő között
- Villamos szilárdság: tápfeszültség és érintkezők között 4000 V AC / 6 kV, tápfeszültség és fényérzékelő között 2000 V AC / 4 kV, nyitott érintkezők között 1000 V AC / 1,5 kV
- Hőleadás a környezet felé: 1,4 W készenlétben, 3,8 W tartós határáramnál
- Környezeti hőmérséklet: -20…+50 °C
- Védettség: IP 20 (relé) / IP 54 (fényérzékelő)
- Beépítési szélesség: 35 mm
- Méretek (magasság × szélesség × mélység): 88,8 × 35 × 60,8 mm
- Szerelés: 35 mm-es DIN-sínre (EN 60715)
- Max. beköthető vezeték-keresztmetszet: tömör 1 x 6 / 2 x 4 mm², sodrott 1 x 4 / 2 x 2,5 mm²
- Meghúzási nyomaték: 0,8 Nm
Tipikus felhasználási területek
- Utcák, parkolók és udvarok világításának automatikus vezérlése elosztóból
- Lakóházak, társasházak külső világításának kapcsolása
- Kirakatok és cégérek esti bekapcsolása
- Parkok, sétányok és bejáratok világítása
- Két, eltérő megvilágítási szinten induló világítási csoport vezérlése
Gyakori kérdések
Mi a különbség a 11-es és a 10-es sorozat fénykapcsolói között?
A 11-es sorozatnál a kapcsolóelem a DIN-sínre, az elosztószekrénybe kerül, a fényérzékelő pedig külön, kültéri helyre szerelhető. A 10-es sorozatnál a kapcsoló és az érzékelő egyetlen, falra szerelt házban van. Ha az elosztóból kell kapcsolni és a mérés helye máshol van, a 11-es sorozat a megfelelő.
Milyen érintkező-kialakítású a 11.42 típus?
Ez a típus 1 váltó- és 1 záróérintkező (1 CO + 1 NO) kialakítású. Két, egymástól függetlenül működő kimenete van, és mindkét kimenet megszólalási küszöbértéke külön állítható. Így két világítási csoport vezérelhető egyetlen készülékkel, eltérő megvilágítási szinteknél – például a bejárati világítás korábban, a díszvilágítás csak teljes sötétedéskor kapcsol be.
Milyen tartományban állítható a kapcsolási küszöbérték?
A megszólalási küszöbérték 1…80 lx (STANDARD), bővített tartományban 20…1000 lx (HIGH); gyárilag 10 lx értékre van beállítva. A kapcsolási hiszterézis 1,25 (KI/BE-arány).
Mekkora terhelés kapcsolható vele?
A tartós határáram 12 A, a maximális terhelhetőség AC-1 szerint 3000 VA. Izzó- és halogénlámpából 2000 W, 230 V-os LED-ből 400 W, kompakt fénycsőből 400 W kapcsolható vele.
Külön kell megrendelni a fényérzékelőt, és milyen messze lehet a kapcsolótól?
Nem kell külön megrendelni: a 011.02 típusú fényérzékelő a termék tartozéka. A fénykapcsoló és a fényérzékelő között legfeljebb 50 m (2 x 1,5 mm²) vezetékhossz megengedett. Az érzékelő csatlakozásai polaritásfüggetlenek, a bemenettel szemben kettős szigeteléssel, így a bekötés egyszerű. Az érzékelő nem kompatibilis a régi 11.01 és 11.71 típusú fénykapcsolókkal.
Mekkora helyet foglal el az elosztóban?
A készülék 35 mm széles, teljes mérete 88,8 × 35 × 60,8 mm (magasság × szélesség × mélység), és 35 mm-es DIN-sínre (EN 60715) pattintható. A relé védettsége IP 20, a kültérre kerülő fényérzékelőé IP 54.
