Finder 41.52.9.024.0010 alacsony print-/dugaszolható relé, 2 váltóérintkező (2 CO), 8 A, 24 V DC, DC-érzékeny tekercs, AgNi, 1 jelű gyártósor - 415290240010

Finder 41.52.9.024.0010 alacsony print-/dugaszolható relé – 8 A, 2 váltóérintkező, 24 V DC

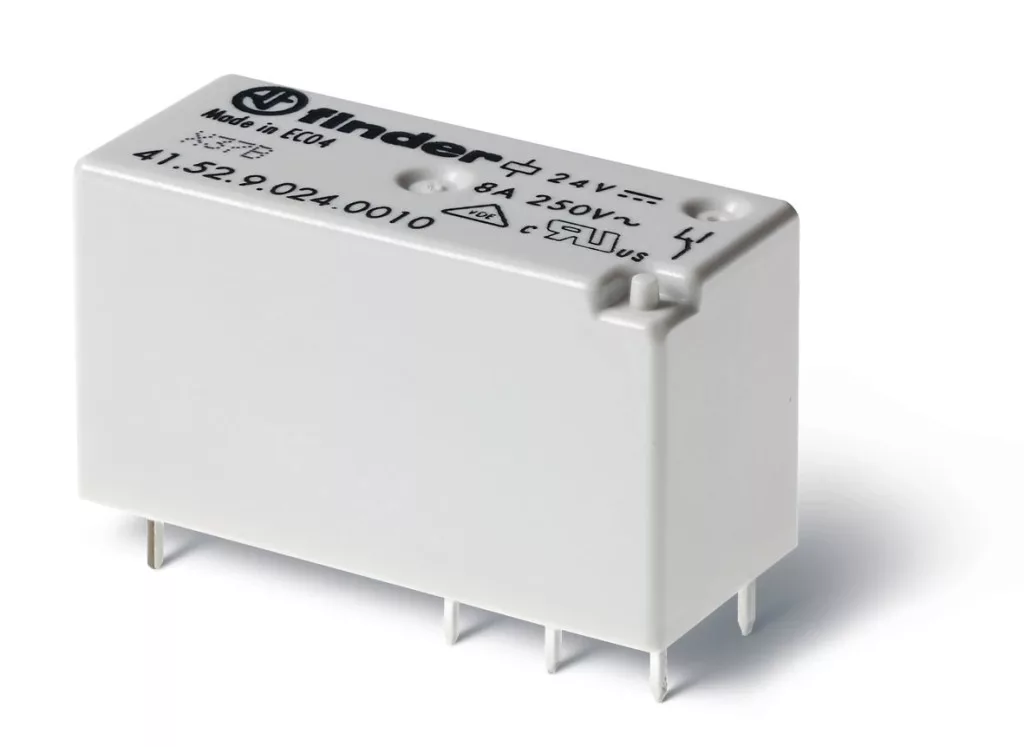

A Finder 41.52.9.024.0010 a gyártó 41-es sorozatába tartozó teljesítményrelé, amelynek fő jellegzetessége az alacsony, mindössze 15,7 mm-es építési magasság. Ott hasznos, ahol a készülékházban vagy a kártyák között kevés a függőleges hely, de teljes értékű teljesítményérintkezőre van szükség.

Két váltóérintkezőjével két független kör kapcsolható. Az érintkező 8 A tartós határáramot bír, AC-1 terhelhetősége 2000 VA, AC-15 szerint 400 VA, egyfázisú motorterhelésnél 0,3 kW. A tekercs és az érintkezők között az EN 50178, EN 60204 és EN 60335 szerinti biztonsági leválasztás van, 8 mm-es légközzel és kúszóáramúttal.

A tekercs DC-érzékeny tekercs, 24 V DC névleges feszültséggel: működési tartománya 16,8…36 V ((0,7…1,5) UN), ellenállása 1440 Ω, névleges árama 16,7 mA, teljesítményfelvétele 0,4 W.

Fő műszaki jellemzők

• Gyártói cikkszám: 41.52.9.024.0010
• Termékcsalád: Finder 41-es sorozat
• Típus: 41.52 alacsony print-/dugaszolható relé
• Érintkezők kialakítása: 2 váltóérintkező (2 CO)
• Tartós határáram / max. bekapcsolási áram: 8/15 A
• Névleges / max. kapcsolási feszültség: 250 V AC / 400 V AC
• Max. terhelhetőség AC-1 / AC-15 (230 V AC): 2000 VA / 400 VA
• Egyfázisú motorterhelés AC-3 (230 V AC): 0,3 kW
• Max. kapcsolási áram DC-1 (24/110/220 V): 8 / 0,3 / 0,12 A
• Legkisebb kapcsolható terhelés: 300 mW (5 V / 5 mA)
• Érintkezőanyag: AgNi (kadmiummentes)
• Tekercs típusa: DC-érzékeny tekercs
• Tekercsfeszültség: 24 V DC
• Tekercs működési tartománya: 16,8…36 V – (0,7…1,5) UN
• Tekercsellenállás / névleges tekercsáram: 1440 Ω / 16,7 mA
• Névleges tekercsteljesítmény: 0,4 W
• Tartási / elejtési feszültség: AC 0,8 UN / 0,15 UN, DC 0,4 UN / 0,1 UN
• Mechanikai élettartam: 10 000 000 ciklus
• Villamos élettartam (AC-1): 60 000 ciklus
• Meghúzási / elejtési idő: 8 ms / 6 ms
• Biztonsági leválasztás: EN 50178, EN 60204 és EN 60335 szerint a tekercs és az érintkezők között
• Lökőfeszültség-állóság a tekercs és az érintkezők között: 6 kV (8 mm)
• Dielektromos szilárdság a nyitott érintkezők között: 1000 V AC
• Környezeti hőmérséklet: -40…+70 °C (AC-tekercsnél), +85 °C-ig (DC-tekercsnél)
• Védettség: RT II (bemártó forrasztásra alkalmas)
• Építési magasság: 15,7 mm
• Lábkiosztás: 5 mm
• Méretek (magasság × szélesség × hosszúság): 15,7 × 12,6 × 29 mm
• Gyártósor jelölése: 1 jelű gyártósor
• Szerelés: közvetlenül NYÁK-ba forrasztható, a 93-as sorozat foglalataival 35 mm-es DIN-sínre (EN 60715), a 95-ös sorozat foglalataival NYÁK-ba
• Külön rendelhető kivitelek: IECEx, ATEX (EX ec nC) és HazLoc Class I Div. 2, A, B, C, D - T4 csoport szerint

Tipikus felhasználási területek

• Alacsony beépítési magasságú készülékek és vezérlőkártyák
• Kereskedelmi automaták és elektronikus egységek
• Kapcsolószekrények, foglalatba dugaszolva DIN-sínen
• Magas környezeti hőmérsékletű alkalmazások (DC-tekercsnél +85 °C-ig)

Gyakori kérdések

Mi az előnye az alacsony építési magasságnak?

A relé mindössze 15,7 mm magas, így ott is elfér, ahol a hagyományos printrelék már nem – például lapos készülékházakban vagy egymáshoz közel szerelt kártyák között.

Milyen tekercsfeszültséget igényel?

A tekercs DC-érzékeny tekercs, 24 V DC névleges feszültséggel. Működési tartománya 16,8…36 V ((0,7…1,5) UN), ellenállása 1440 Ω, névleges árama 16,7 mA, teljesítményfelvétele 0,4 W.

Mekkora terhelés kapcsolható vele?

A tartós határáram 8 A, az AC-1 terhelhetőség 2000 VA, AC-15 szerint 400 VA, egyfázisú motorterhelésnél 0,3 kW.

Hogyan szerelhető?

Közvetlenül NYÁK-ba forrasztható, a 93-as sorozat foglalataival 35 mm-es DIN-sínre rögzíthető, a 95-ös sorozat foglalataival pedig NYÁK-ba forrasztható foglalattal használható.

Milyen szigetelés van a tekercs és az érintkezők között?

Biztonsági leválasztás az EN 50178, EN 60204 és EN 60335 szerint, 8 mm-es légközzel és kúszóáramúttal, 6 kV (1,2/50 µs) lökőfeszültség-állósággal.

Mit jelent a cikkszám utolsó előtti számjegye?

A gyártósor jelölése: ez a kivitel a 1 jelű gyártósoron készül. Villamosan és méretben megegyezik a másik gyártósor változatával.
