ÚJRACSOMAGOLT Schneider Electric Easy9 EU EZ9EUC312 műanyag kiselosztó 36 modul, 3 sor, PE+N sínnel, füstszínű ajtóval, IP40 (zárt ajtóval), falon kívüli - méret 451x256x103 mm

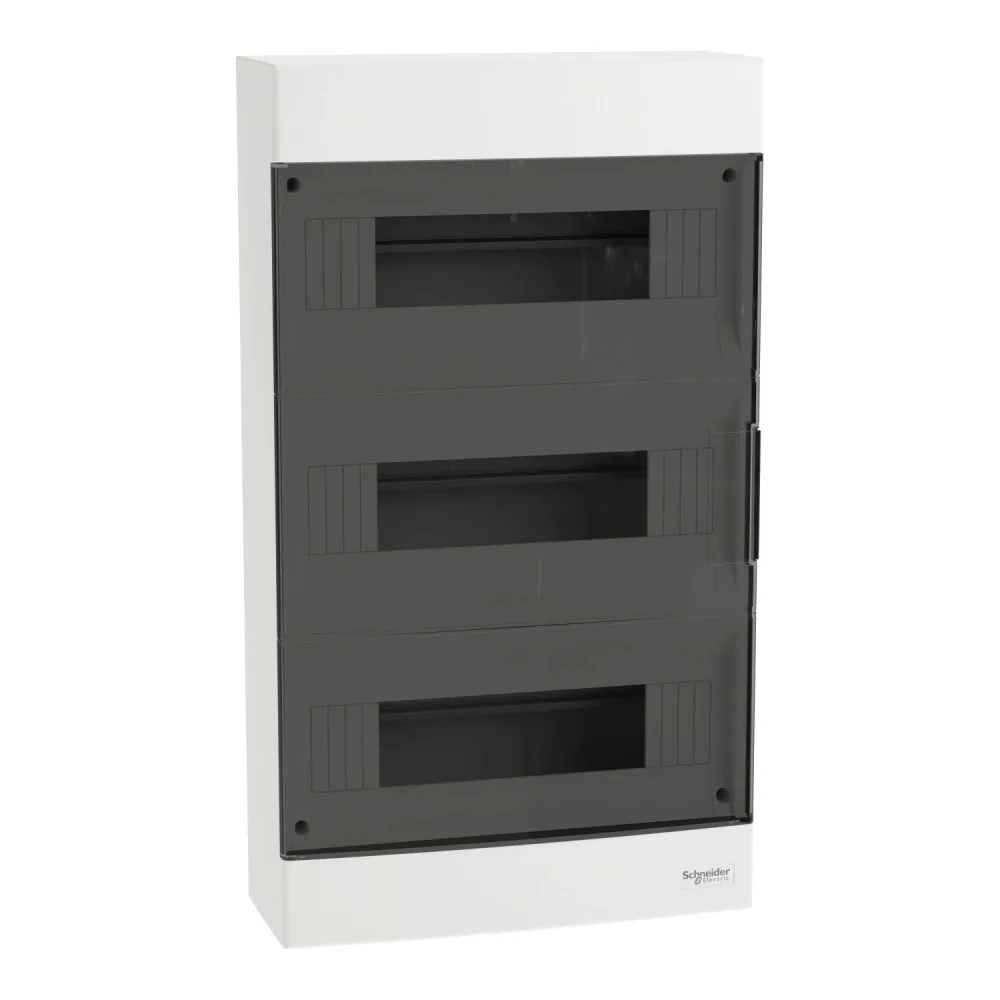

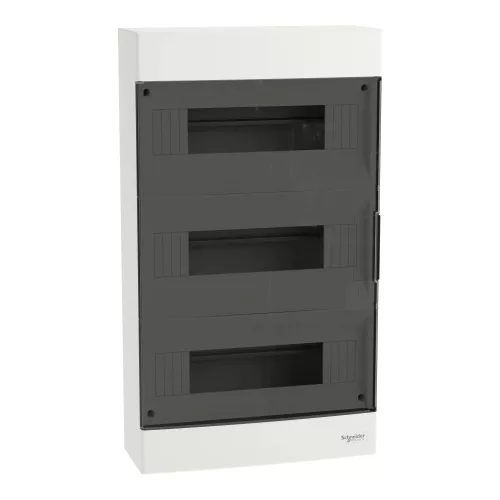

Schneider Electric Easy9 EU EZ9EUC312 kiselosztó – falon kívüli, füstszínű átlátszó ajtó, 3x12 modul

Az Easy9 EU EZ9EUC312 a Schneider Electric moduláris kiselosztó szekrénye, amely lakossági és kisipari elektromos elosztóhálózatok áttekinthető, biztonságos kialakítását teszi lehetővé. A szekrény 36 db 18 mm-es modul befogadására alkalmas 3x12 elrendezésben, DIN-sínnel, így kismegszakítók, FI-relék, kombinált áram-védőkapcsolók, túlfeszültség-levezetők és egyéb moduláris készülékek szerelhetők bele. Névleges áramerőssége 80 A, üzemi feszültsége 400 V, szigetelési feszültsége 500 V.

A kivitel falon kívüli szerelésre készült, füstszínű átlátszó ajtó zárja, amely mindkét oldalra átszerelhető, azaz 180°-ban megfordítható nyitásirányú. A szekrényben gyárilag megtalálható a föld/nulla csatlakozóblokk: 1 föld és 1 nulla sorkapocs mellett 22-22 kimenettel, 11 x 16 mm² + 11 x 10 mm² kivezetéssel. A szekrény előre kialakított kábelbevezető nyílás nélkül készül, így a bevezetés helye szabadon megválasztható. A ház önkioltó műanyagból készül, fehér (RAL 9003) színben, II. érintésvédelmi osztályú kivitelben, IK07 ütésállósággal. Külső mérete 451 × 256 × 103 mm (magasság × szélesség × mélység), tömege 1,7 kg.

Fő műszaki jellemzők

• Gyártói cikkszám: EZ9EUC312
• Termékcsalád: Easy9 (Easy9 EU)
• Termék típusa: moduláris kiselosztó szekrény
• Szerelés módja: falon kívüli
• Sorok száma: 3 sor
• Modulok száma soronként: 12 db
• Modulok teljes száma: 36 db 18 mm-es modul
• Ajtó típusa: füstszínű átlátszó ajtó
• Ajtónyitási oldal: megfordítható (180°)
• Sín típusa: DIN-sín
• Csatlakozóblokk funkció: föld / nulla
• Sorkapocs kimenetek: 1 föld és 1 nulla sorkapocs mellett 22-22 kimenet
• Elosztóblokk kivezetések: 11 x 16 mm² + 11 x 10 mm²
• Kábelbemenet: előre kialakított kábelbevezető nyílás nélküli kivitel
• Névleges áramerősség: 80 A
• Névleges üzemi feszültség (Ue): 400 V
• Névleges szigetelési feszültség (Ui): 500 V
• Méretek (magasság × szélesség × mélység): 451 × 256 × 103 mm
• Tömeg: 1,7 kg
• Szekrény anyaga: önkioltó műanyag
• Szín: szekrény fehér (RAL 9003), ajtó füstszínű
• Védettségi szint: IP40 zárt állapotban, IP30 nyíltan szerelve
• Ütésállóság: IK07
• Tűzállóság: 650 °C / 30 s (IEC 60695-2-12)
• Elektromos szigetelési osztály: II. osztály
• Üzemi hőmérséklet: -25…60 °C
• Telepítés típusa: beltéri
• Szabványok: IEC 60670-1, IEC 60670-24

Tipikus felhasználási területek

• Lakások, családi házak és nyaralók elektromos elosztójának kialakítása
• Irodák, üzlethelyiségek és kisebb közösségi terek áramköreinek elosztása
• Kismegszakítók, FI-relék és túlfeszültség-védelmi készülékek elhelyezése
• Falra szerelt elosztó kialakítása ott, ahol a falbontás nem megoldható
• Meglévő elosztóhálózat bővítése és korszerűsítése beltéri környezetben

Kapcsolódó változatok

• Easy9 EU EZ9EUA312 – füstszínű átlátszó ajtó, süllyesztett szerelés, 3x12 modul
• Easy9 EU EZ9EUB312 – teli, fehér ajtó, süllyesztett szerelés, 3x12 modul
• Easy9 EU EZ9EUD312 – teli, fehér ajtó, falon kívüli szerelés, 3x12 modul

Gyakori kérdések

Hány modul helyezhető el az EZ9EUC312 kiselosztóban?

A szekrénybe összesen 36 db 18 mm-es moduláris készülék szerelhető be a DIN-sínre, 3x12 elrendezésben (3 sorban 12-12 modul).

Milyen szerelési módhoz készült ez a kiselosztó?

Falon kívüli szereléshez készült, közvetlenül a falfelületre rögzíthető, falbontás nélkül.

Milyen ajtóval rendelkezik?

Füstszínű átlátszó ajtóval, amelyen keresztül a beépített készülékek állása zárt ajtó mellett is látható. Az ajtó nyitásiránya 180°-ban megfordítható.

Mekkora a szekrény védettsége?

Zárt ajtó mellett IP40, nyíltan szerelve IP30 védettségű az MSZ EN 60529 szerint, ütésállósága IK07, elektromos szigetelési osztálya II. osztály.

Tartalmaz a szekrény föld- és nullasorkapcsot?

Igen, gyárilag beépített föld/nulla csatlakozóblokkal érkezik: 1 föld és 1 nulla sorkapocs mellett 22-22 kimenettel, 11 x 16 mm² + 11 x 10 mm² kivezetéssel.

Mekkorák a méretei és mennyi a névleges áramerőssége?

Külső mérete 451 × 256 × 103 mm (magasság × szélesség × mélység), tömege 1,7 kg, névleges áramerőssége 80 A, üzemi feszültsége 400 V.
