SZERELÉSI ÚTMUTATÓ A ZS…
SOROZATSZÁMÚ ZSUGORCSÖVEK,
GYANTÁS VÉGELZÁRÓK ÉS
„ZIPZÁRAS’’ JAVÍTÓKÉSZLETEK
HASZNÁLATÁHOZ
Tartalom
1. Előkészítés
2. Összeszerelési műveletek
3. Szerelés utáni teendők
4. Általános tanácsok
1. ELŐKÉSZÍTÉS
1.1 Kábelek előkészítése
Távolítsa el a kábel külső burkolatát az ábra szerinti hosszon, valamint tisztítsa
meg és zsírtalanítsa a külső szigetelést kb. 60 cm-en (mindkét kábelvégen).
Csupaszítsa meg az ereket a kötés részére a felhasználni kívánt toldó hüvely
hosszának megfelelő hosszúság felével mindkét vezetékvégen, és egyenesítse
ki őket.
2. ÖSSZESZERELÉSI MŰVELETEK
2.1 A toldás elkészítése zárt zsugorcső esetén
Húzza fel a megtisztított kábelre a szigetelő csövet. Készítse el a toldást, majd
tolja rá a toldás helyére a zsugorcsövet szimmetrikusan a kötésre.
Középtől kezdje el a zsugorítást, hogy az esetlegesen alászorult víz és levegő
a csőből távozhasson.
Gyantás belső felületű zsugorcső esetében a hő hatására a gyanta megolvad. Így
a toldást víz és pormentesen zárja el a külvilágtól.
2.2 A toldás elkészítése „zipzáras ’’ javítókészlet esetén
A javítókészlet a kábel külső burkolatának sérülése esetén használatos. A kábel
előkészítése hasonlatos az 1 pontban leírtakkal kivéve, hogy a kábel folytonos
(nincs kettéválasztva, így a csupaszítási művelet felesleges). Helyezzük el a
javítókészlet szükséges hosszúságú darabját a megtisztított felület köré. A fémmerevítést
toljuk rá a zsugorcső oldalán található sínre, ezáltal kör keresztmetszetet
kapunk.
A zsugorítás művelete megegyezik a 2. 1 pontban leírtakkal.

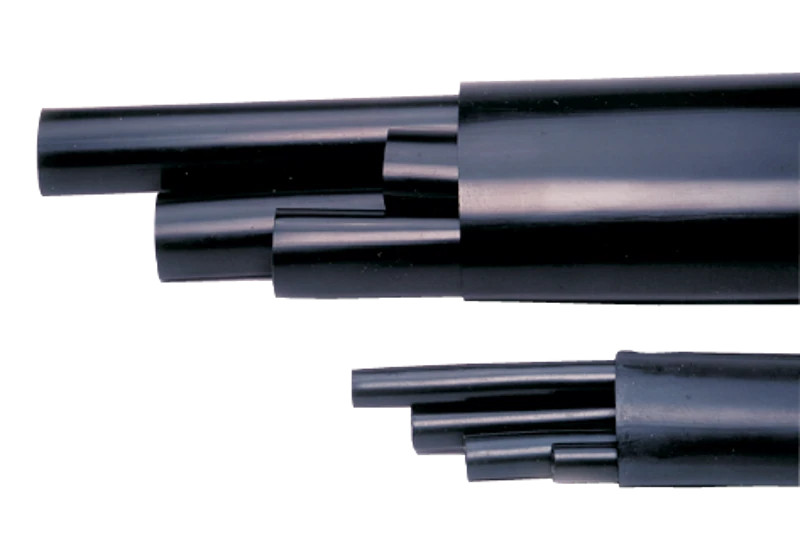

2.3 A toldás elkészítése zsugorcső szett esetén
A zsugorcső szett használata nagyobb keresztmetszetű kábelek toldása esetén
indokolt. Tolja fel a külső burkolat feladatát ellátni hivatott nagyobb méretű
zsugorcsövet a megtisztított kábelre, a négy darab kisebb zsugorcsövet pedig
a vezeték ereire. Készítse el a toldást, majd húzza rá az erek zárását ellátó zsugorcsöveket
a toldás területére és hevítéssel zsugorítsa rá. Várja meg, amíg a
kihűl, majd utána tisztítsa és zsírtalanítsa a területet. Húzza rá a külső szigetelést
biztosító szigetelő csövet, és ugyancsak hevítse rá a kötésre szimmetrikusan.
A belső gyantás felületkezelés által a szigetelés víz és pormentesen elzárja
a kötést a külvilágtól.
2.4 A végelzáró felzsugorítása a kábelvégre
A kábelvégelzárók használatával elkerülhető, hogy víz, vagy szennyeződés jusson
a kábel köpenyén belülre a vezetőerek közé. Csupaszítsa meg a kábelt a kö-
penyszigeteléstől oly módon, hogy a kábelerek hossza lehetővé tegye a
kényelmes bekötést, majd tisztítsa meg a kábelereket. A túlságosan rövid
kábelerekkel nehéz dolgozni, a túlságosan hosszú kábelerek a kezelhetőséget
és a végelzáró felhelyezhetőségét rontja. A kábelerek enyhe szétnyitása után helyezze
fel az erek számának megfelelő végelzárót, ügyelve arra, hogy ütközé-
sig feltolja, és megfelelően fedje a köpenyszigetelés végét. A zsugorítást a
végelzáró közepénél kezdje, majd haladjon egyenletesen a két széle felé, így
elkerülhető, hogy víz, levegő vagy szennyeződés maradjon végelzáró alatt. A
zsugorítást addig folytassa, amíg a ragasztó meg nem jelenik a végelzáró szé-
lénél. A hőre olvadó térkitöltő ragasztó által a szigetelés víz és pormentesen elzárja
a kötést a külvilágtól.
3. Szerelés utáni teendők
Miután kész a toldás, mindenképpen hagyja kihűlni az összekötőt, mielőtt mechanikai,
vagy fizikai igénybevételnek alávetné.
4. Általános tanácsok
• Mindig ellenőrizze, hogy megfelelnek-e a szerelvények a kötés típusának.
• Kizárólag a gyártó vagy forgalmazó által garantált jó minőségű termékeket
használja.
• A zsugorítás műveletéhez lehetőleg elektromos hálózatról működtethető
hőlégfúvót használjon, mert így elkerülhető a propán-bután gázégő lángjá-
nak kormolása, mely főleg a színes szigetelő anyagok esztétikai értékét csökkenti;
• A ragasztóanyaggal (gyantával) érintkező felületeket gondosan tisztítsa meg,
tartsa be a tisztítószer gyártójának biztonsági utasításait;
A szigetelőcsöveket a szerelési útmutatóban leírtak alapján zsugorítsa, egyenletes
erősségű hőhatás érje a cső teljes felületét, így egyenletes, gyűrődésmentes
felület nyerhető.
