Schneider Electric LGYT2A04 Resi 9 Csatlakozóblokk, 2 x 16 + 2 x 10 csavaros + 1 zöld és 1 kék burkolat (80A)

Schneider Electric Linergy LGYT2A04 csatlakozóblokk – 80 A, 4 kimenet, csavaros bekötés

A Schneider Electric Linergy LGYT2A04 egy föld/nulla csatlakozóblokk (sorkapocs készlet), amely az elektromos elosztószekrényekben a védővezető (PE) és a nulla (N) vezetők rendezett, biztonságos elosztását teszi lehetővé. Névleges árama 80 A, üzemi feszültsége 440 V AC, szigetelési feszültsége 750 V. Csavaros bekötéssel szerelt, 4 kimenetet biztosít.

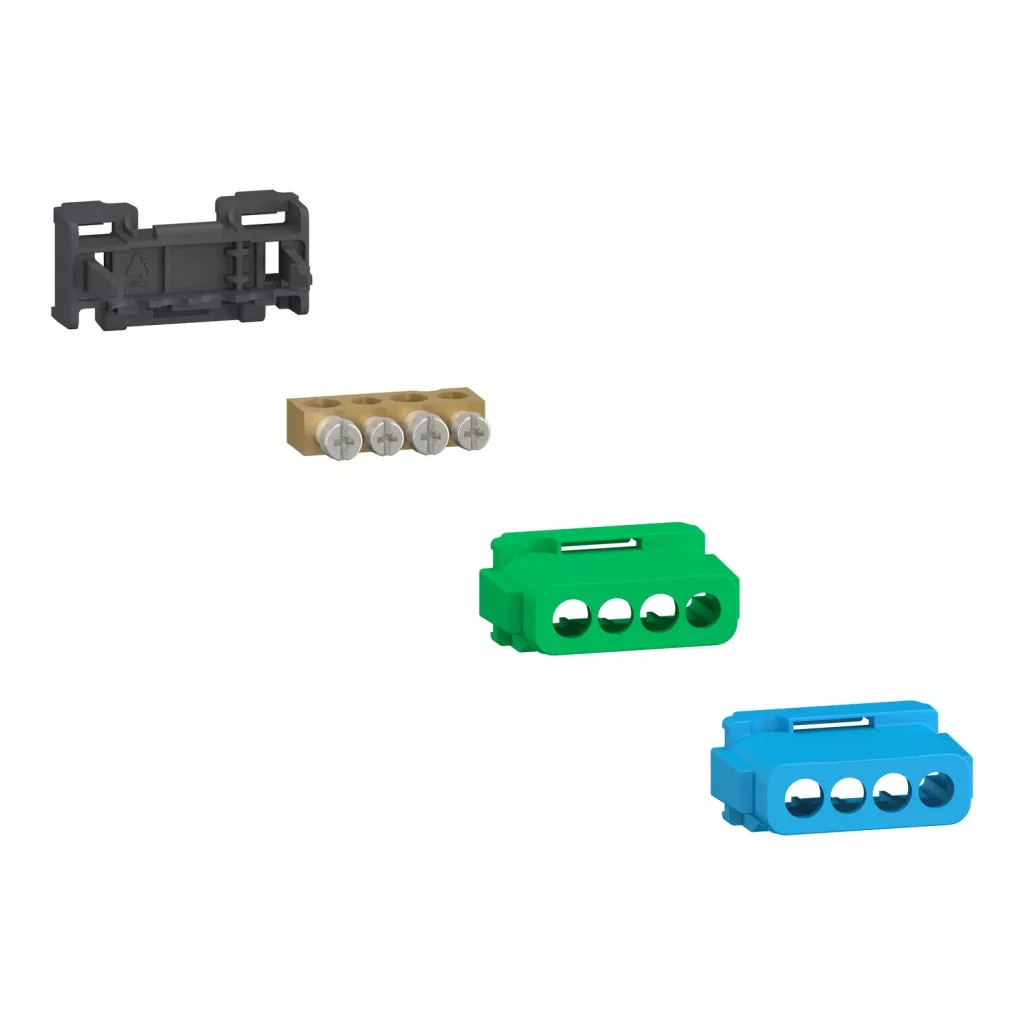

A csatlakozóblokk 2 x 16 és 2 x 10 mm² kombinációjú kivezetéssel rendelkezik, így merev, sodrott és érvéghüvelyes vezetők is bekötethetők. A csomag 1 sorkapcsot, 1 sorkapocstartót és 2 fedelet (1 zöld és 1 kék burkolat) tartalmaz, amelyek segítik a PE és N körök egyértelmű megkülönböztetését. Az AM1-ED egyesítő sínre rögzíthető, süllyesztett szekrénybe szerelhető.

Fő műszaki jellemzők

• Gyártói cikkszám: LGYT2A04
• Termékcsalád: Linergy
• Termék típusa: csatlakozóblokk (sorkapocs készlet)
• Kimenetek száma: 4 kimenet (1 föld/nulla mellett)
• Elosztóblokk kivezetések: 2 x 16 + 2 x 10 mm²
• Névleges áram (In): 80 A
• Névleges üzemi feszültség (Ue): 440 V AC
• Névleges szigetelési feszültség (Ui): 750 V
• Csatlakozás: csavaros bekötés

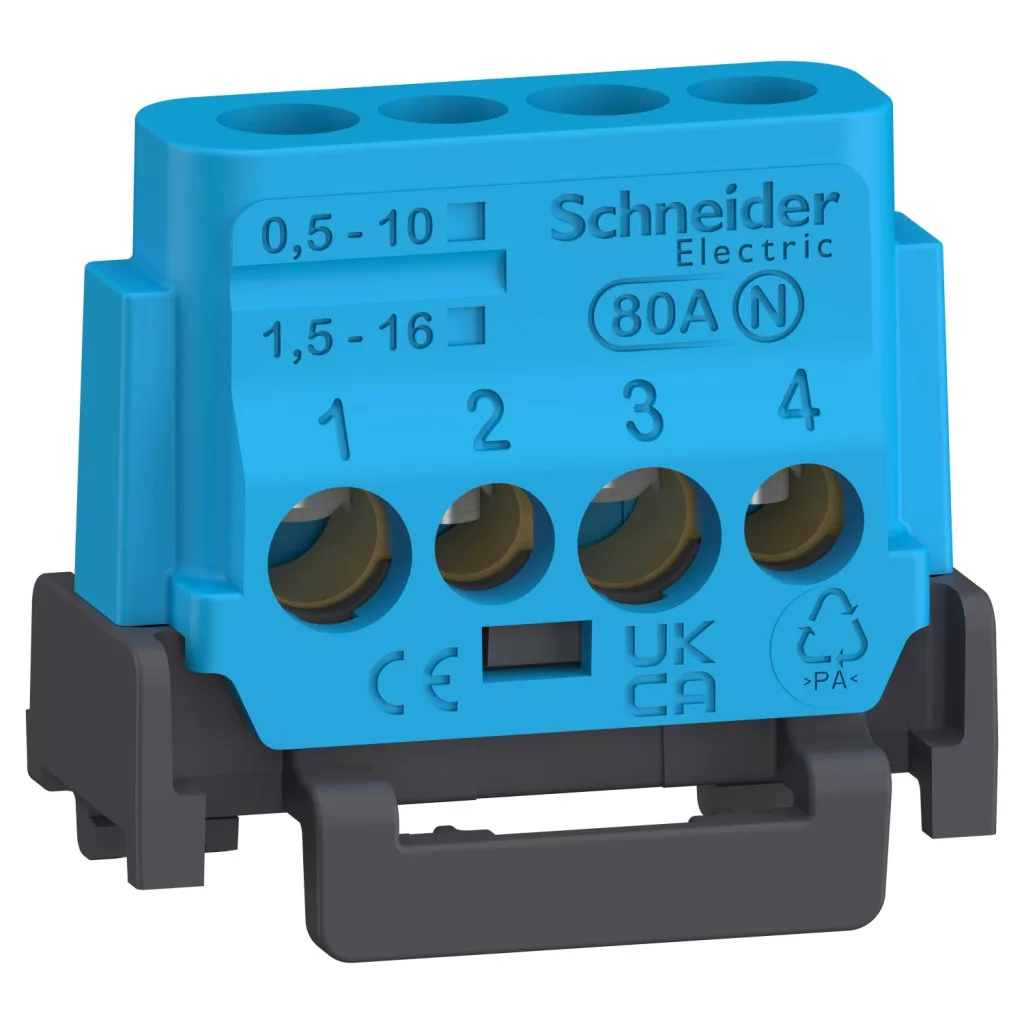

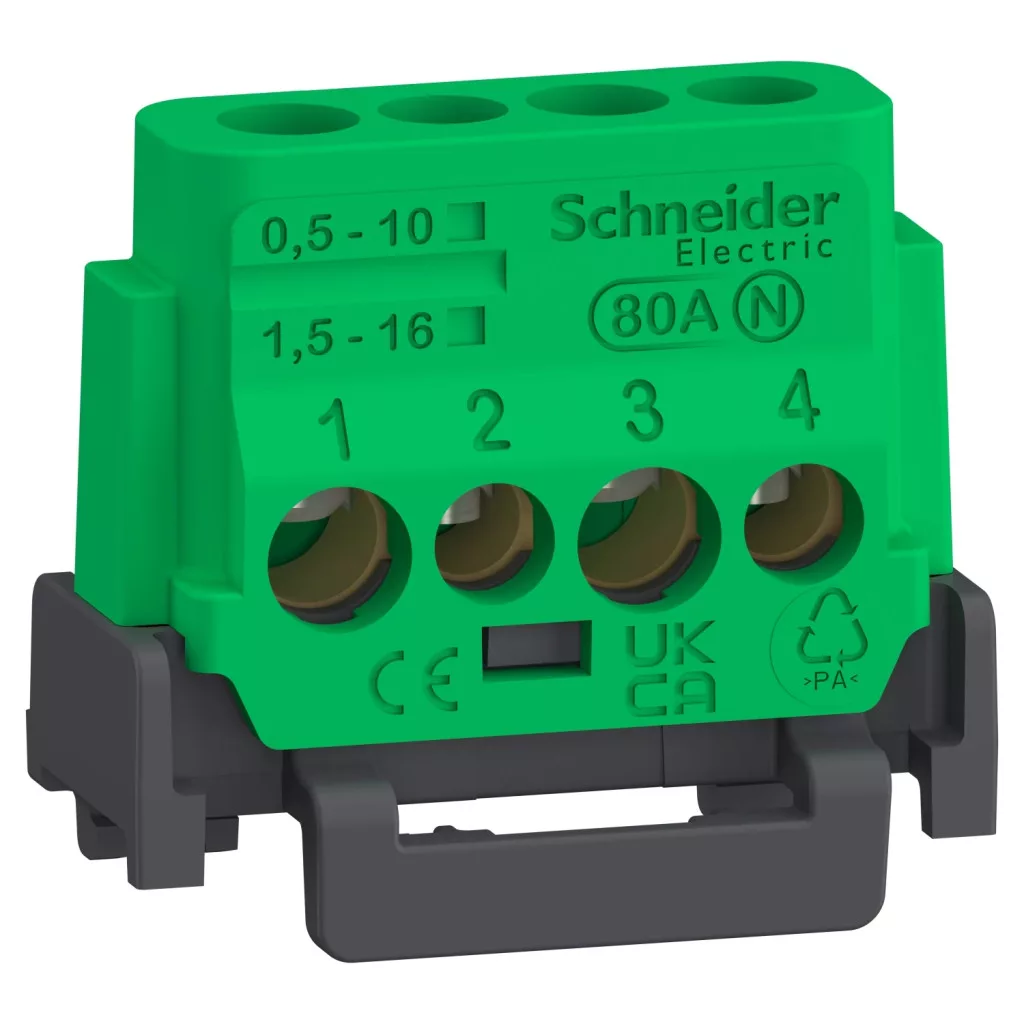

• Burkolat: 1 zöld + 1 kék
• Rögzítés: AM1-ED egyesítő sín
• Szerelés: süllyesztett
• Kompatibilitás: PrismaSeT XS, Mureva, Easy9 EU, Resi9 MP
• Anyag: keret műanyag, kapcsok sárgaréz
• Garancia: 18 hónap

Tipikus felhasználási területek

• Föld (PE) és nulla (N) vezetők elosztása kapcsolószekrényekben
• PrismaSeT XS 13 és 18 moduls szekrények szerelése
• Easy9, Resi9 és Mureva elosztószekrények bővítése
• Lakossági és kisipari elektromos elosztóhálózatok kiépítése

Gyakori kérdések

Mire használható a Linergy csatlakozóblokk?

A föld (PE) és nulla (N) vezetők rendezett elosztására szolgál az elektromos elosztószekrényekben, biztonságos és áttekinthető bekötéssel.

Hány kimenettel rendelkezik a LGYT2A04?

A LGYT2A04 összesen 4 kimenetet biztosít, 2 x 16 + 2 x 10 mm² kivezetés-kombinációval.

Milyen a névleges árama és feszültsége?

A csatlakozóblokk névleges árama 80 A, üzemi feszültsége 440 V AC, szigetelési feszültsége 750 V.

Milyen vezetők köthetők be?

Merev, sodrott és érvéghüvelyes vezetők egyaránt bekötethetők a 16 mm² és 10 mm² csavaros kivezetéseken keresztül.

Mely szekrényekhez használható?

PrismaSeT XS, Mureva, Easy9 EU és Resi9 MP szekrényekhez kompatibilis, AM1-ED egyesítő sínre rögzíthető.

Mit tartalmaz a csomag?

A csomag 1 sorkapcsot, 1 sorkapocstartót és 2 fedelet tartalmaz, köztük 1 zöld és 1 kék burkolatot a PE és N körök megkülönböztetéséhez.
