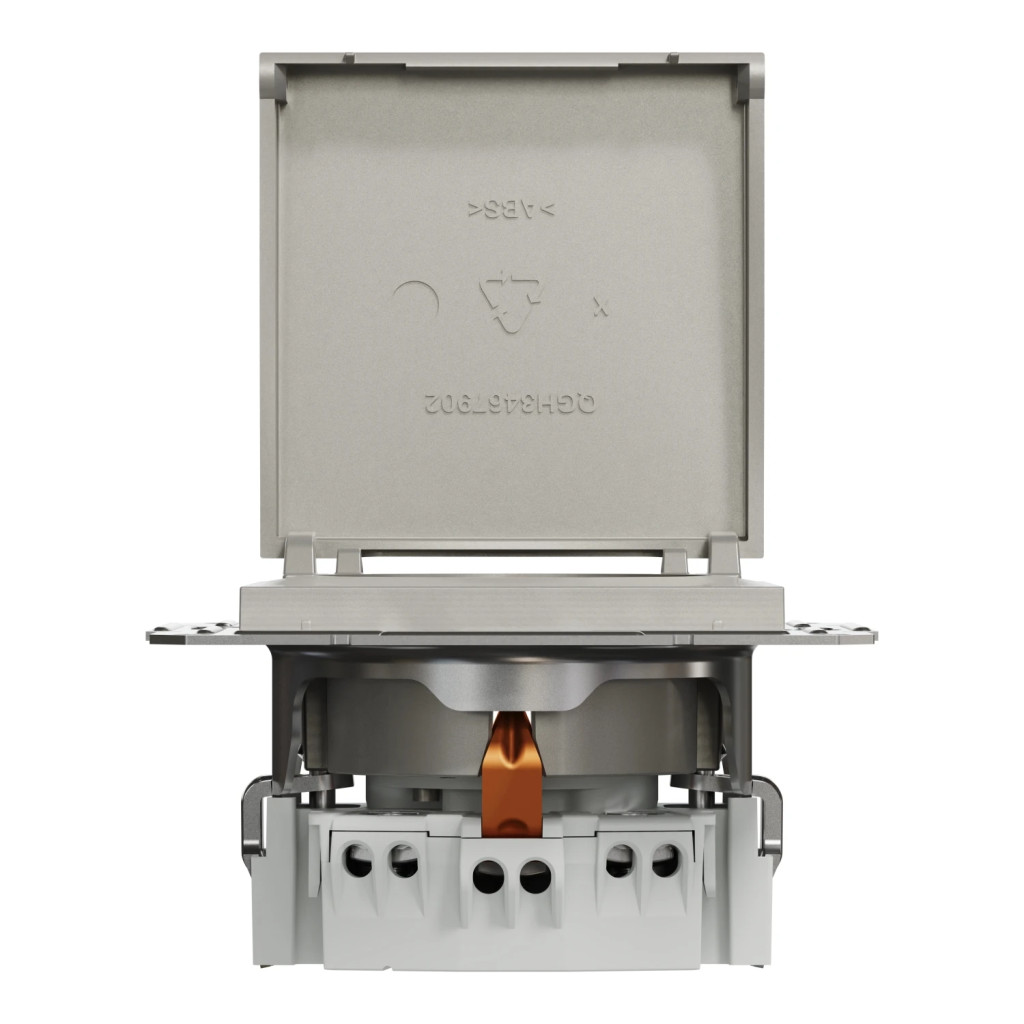

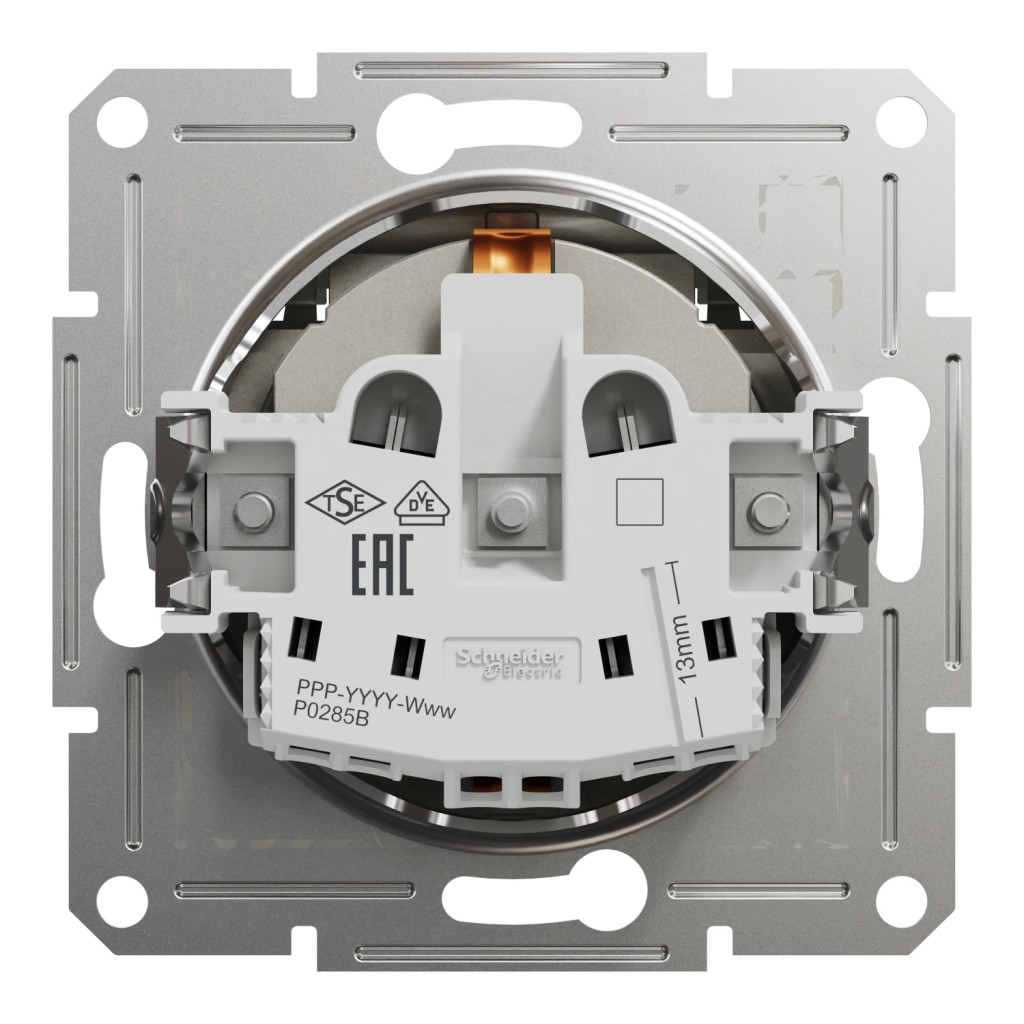

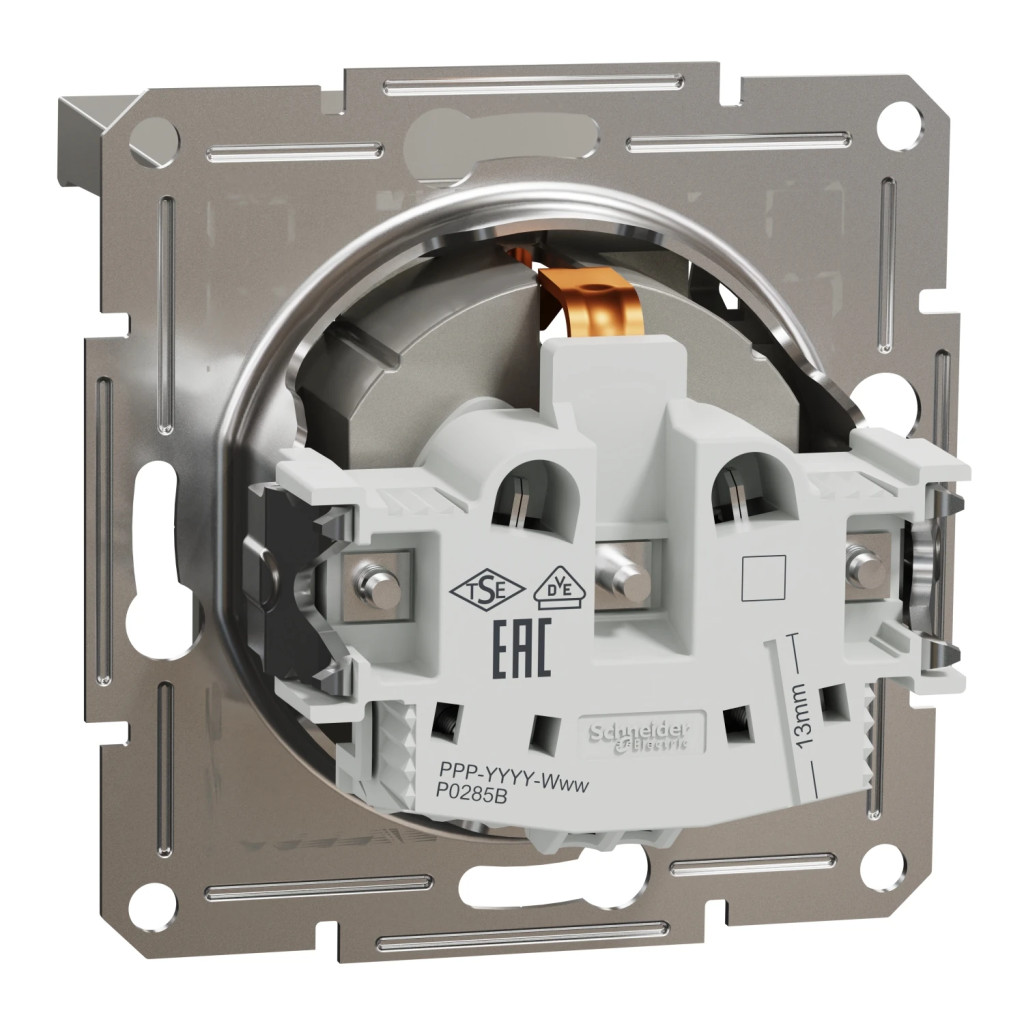

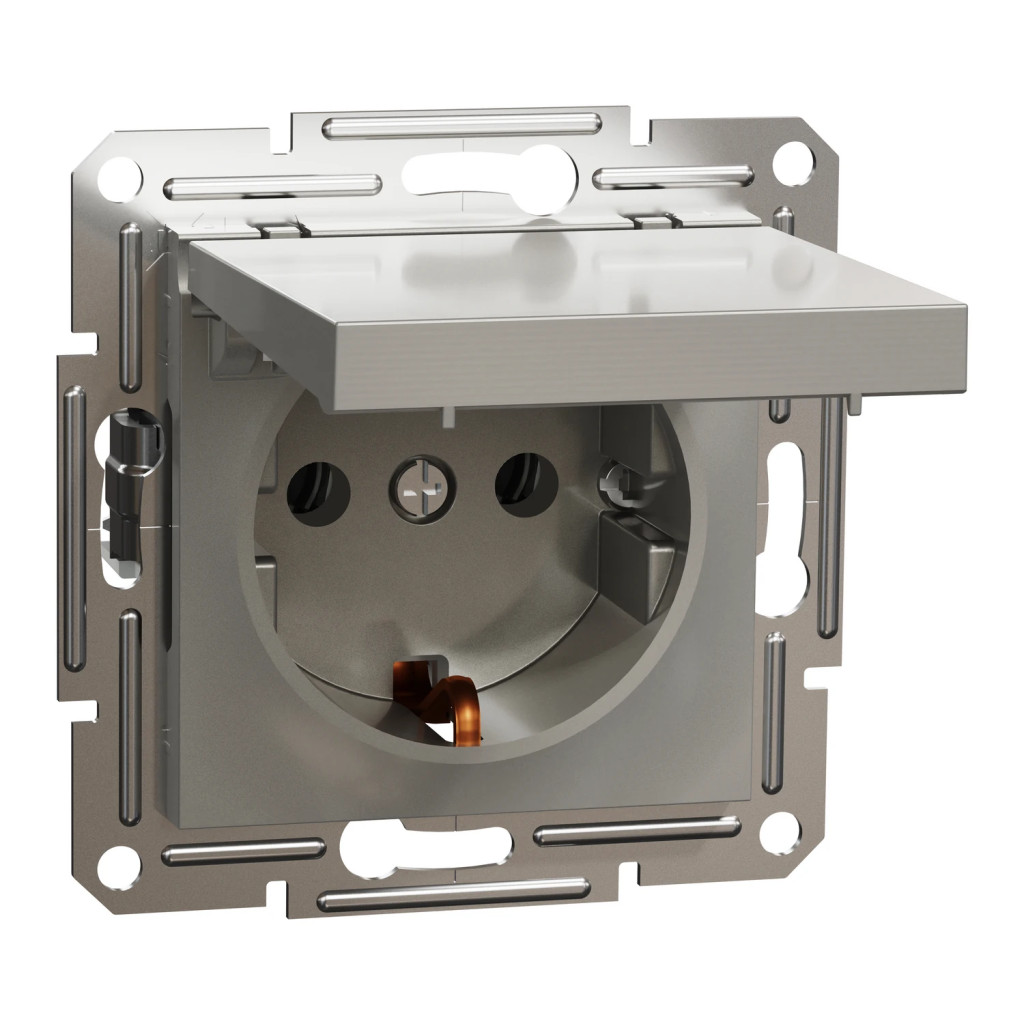

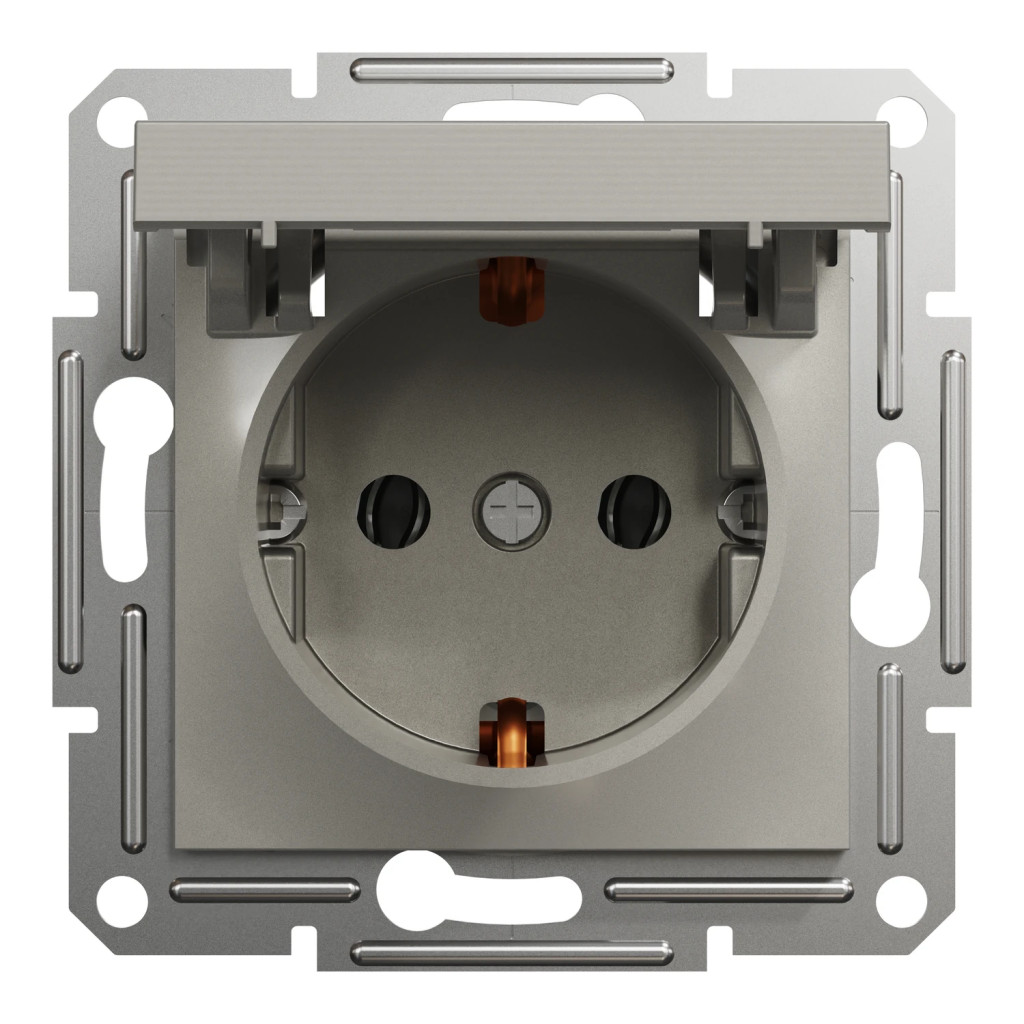

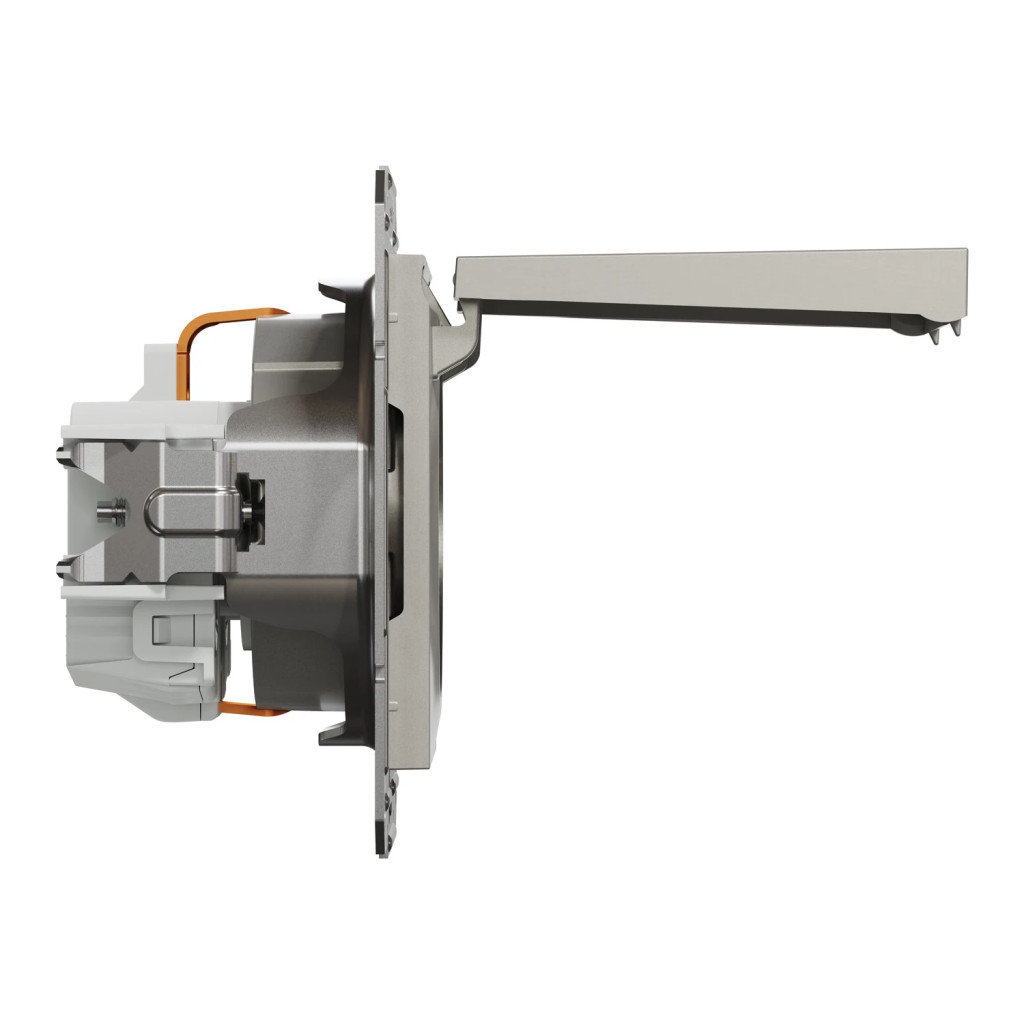

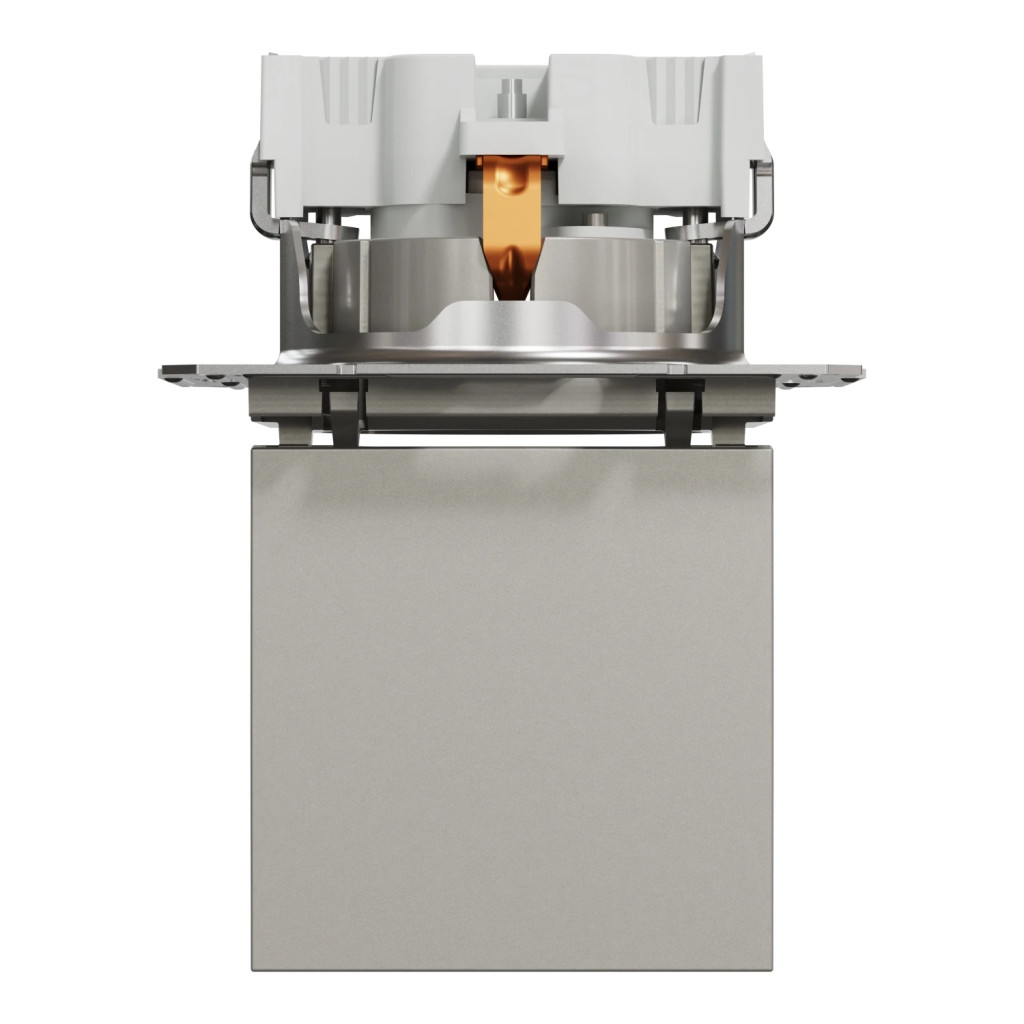

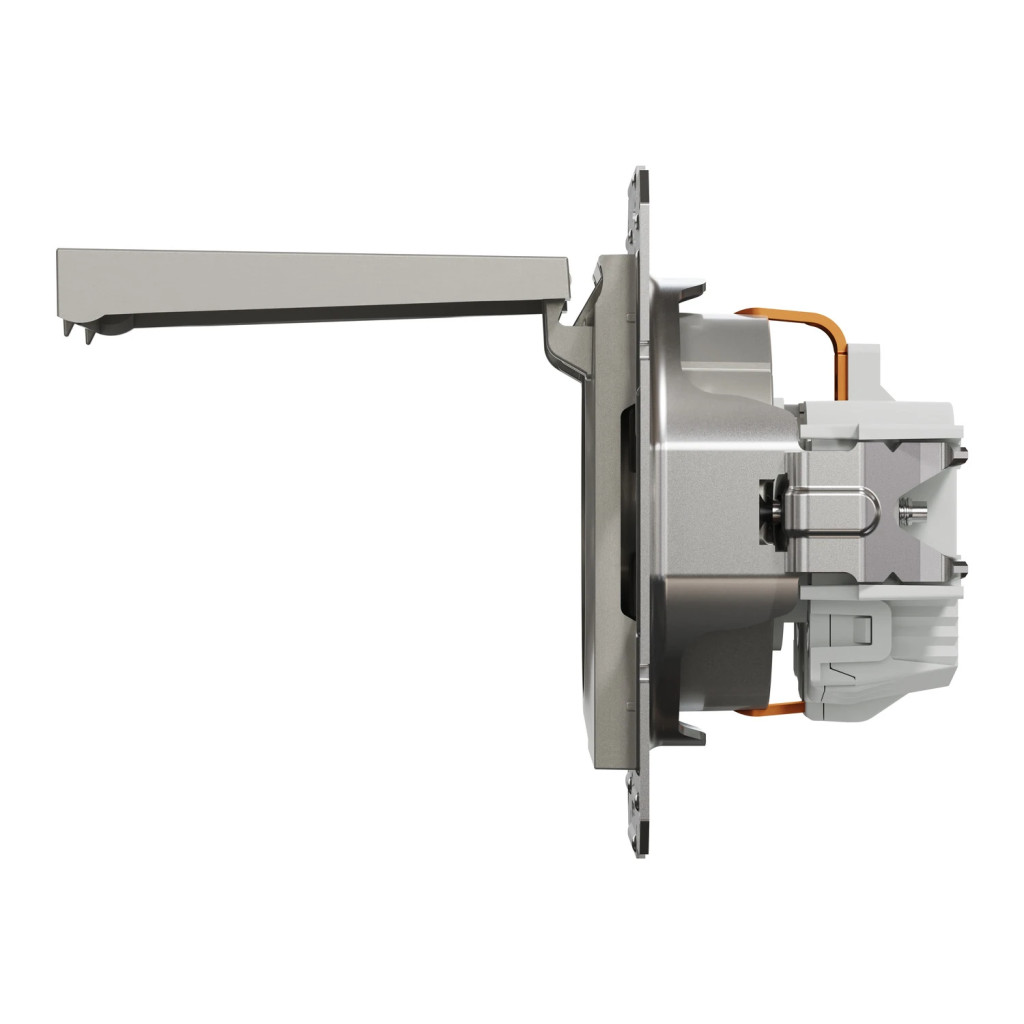

Schneider Electric Asfora EPH3100169 földelt csatlakozóaljzat (dugalj), csapófedéllel, 2P+F, bronz burkolattal. keret nélkül, süllyesztett, 16A 250V ( EPH3100169 ).

Schneider Electric Asfora EPH3100169 csatlakozóaljzat, 2P + F, csapfedeles, bronz

A Schneider Electric Asfora EPH3100169 a népszerű Asfora süllyesztett szerelvénycsalád csatlakozóaljzat tagja, bronz színben. Az Asfora az időtálló, letisztult formavilágot ötvözi a Schneider Electric megbízható minőségével, ideális választás lakások, irodák és kereskedelmi terek villamos szerelvényeihez.

Az EPH3100169 2P + F földelt dugaszolóaljzat, csavaros bekötés. Névleges árama 16 A. Földelés kialakítása: oldalsó földcsatlakozás. Az Asfora keretekkel esztétikus, egységes felület alakítható ki.

Műszaki jellemzők

• Gyártói cikkszám: EPH3100169
• Termékcsalád: Schneider Electric Asfora
• Terméktípus: csatlakozóaljzat
• Póluskiosztás: 2P + F
• Aljzat szabványa: CEE 7/3
• Földelés: oldalsó földcsatlakozás
• Bekötés: csavaros bekötés
• Névleges áram / feszültség: 16 A
• Teljesítménytartomány: 3680 W
• Hálózati frekvencia: 50/60 Hz
• Színárnyalat: bronz

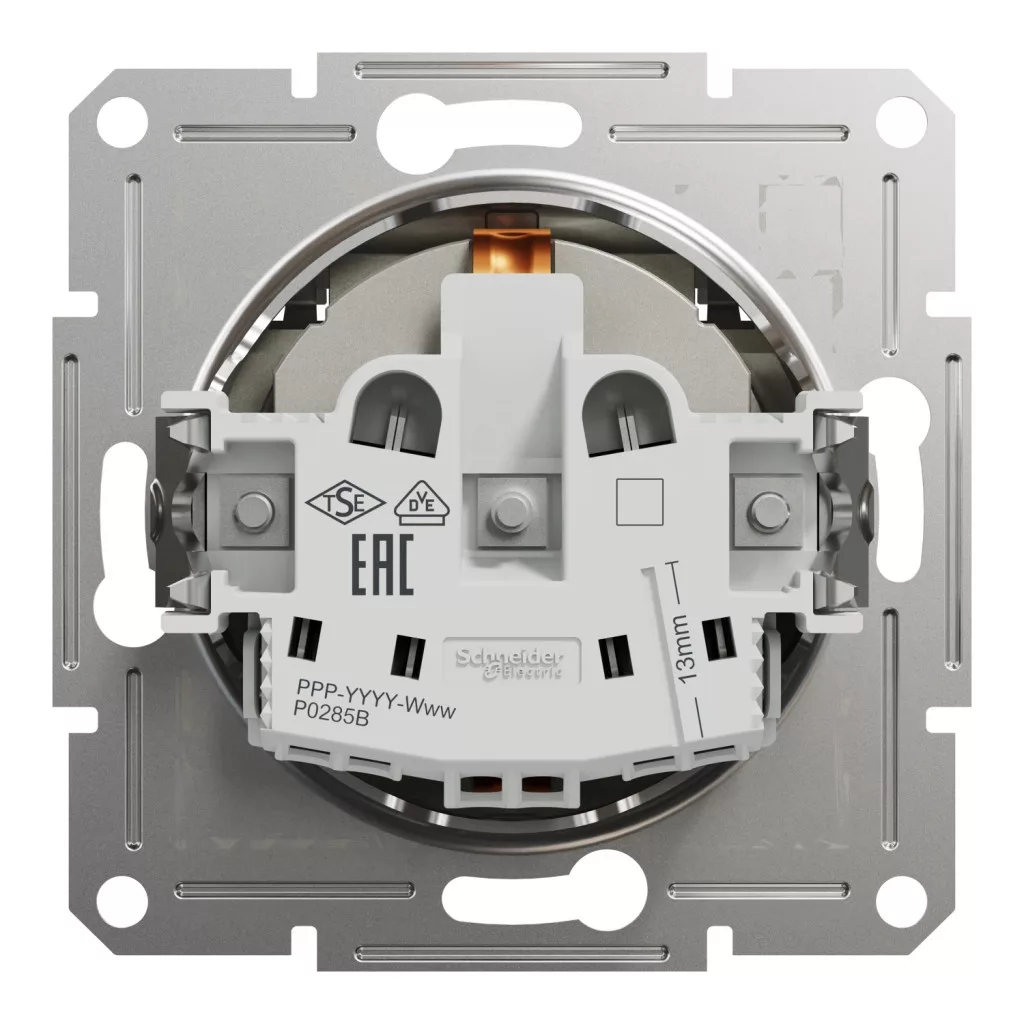

• Kábelezés: 2 vezeték, 2,5 mm², csupaszítási hossz 13,0 mm
• Méret (ma×szé×mé): 71×71×42 mm
• Tömeg: 0,073 kg
• Felületkezelés: fényes
• Szerelés: süllyesztett
• Rögzítés: csavarokkal és karmokkal
• Védettség: IP20 / IK03
• Szabvány: IEC 60884-1
• Tanúsítványok: TSE, VDE

Tipikus felhasználás

• Lakások és családi házak villamos szerelvényeinek kialakítása
• Irodák, üzletek és kereskedelmi terek felszerelése
• Biztonságos, földelt hálózati csatlakozási pontok telepítése
• Egységes, esztétikus szerelvénykép kialakítása

Gyakori kérdések

Milyen csatlakozóaljzat az EPH3100169?

Az EPH3100169 egy 2P + F földelt, süllyesztett Asfora csatlakozóaljzat, csavaros bekötés.

Milyen biztonsági megoldással rendelkezik?

Az aljzat a vonatkozó biztonsági szabványoknak megfelel; biztonsági zsalus változat is elérhető az Asfora kínálatban.

Milyen méretű a termék?

A készülék befoglaló mérete 71×71×42 mm (magasság × szélesség × mélység), szabványos süllyesztődobozba szerelhető.

Milyen színben érhető el az Asfora csatlakozóaljzat, 2P + F, csapfedeles?

Az EPH3100169 csatlakozóaljzat, 2P + F, csapfedeles bronz színű. További színek:

• EPH3100121 - fehér
• EPH3100123 - bézs
• EPH3100161 - alumínium
• EPH3100162 - acél
• EPH3100171 - antracit

Milyen szabványnak felel meg?

A termék a(z) IEC 60884-1 szabvány szerint készül, TSE, VDE tanúsítványokkal.

Milyen keret használható ehhez?

Ehhez az Asfora szerelvényhez a vele azonos bronz színű Asfora keretek használhatók:

• EPH5800169 - 1-es keret
• EPH5800269 - 2-es vízszintes keret
• EPH5800369 - 3-as vízszintes keret
• EPH5800469 - 4-es vízszintes keret
• EPH5800569 - 5-ös vízszintes keret
• EPH5810269 - 2-es függőleges keret
• EPH5810369 - 3-as függőleges keret
• Eltérő színű kerethez: teljes Asfora keret kategória

Hogyan szerelhető fel?

Az EPH3100169 süllyesztett kivitelű, földelt bekötéssel, standard süllyesztődobozba szerelhető. A bekötést szakképzett villanyszerelő végezze a hatályos előírások szerint. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba. Falon kívüli szerelés is lehetséges a gyári Asfora kiemelőkeret használatával.
