Mi az az N101-es kapcsoló, és mire használható?

Mi az az N101-es kapcsoló?

Az N101-es kapcsoló egy egypólusú nyomógomb, más néven impulzuskapcsoló. A hagyományos 101-es kapcsolóval ellentétben nem marad tartósan az átkapcsolt helyzetében: működtetéskor létrehozza a kapcsolatot, majd a működtetés megszűnése után visszatér alaphelyzetébe. Az N101-et ezért olyan vezérlési feladatoknál használják, ahol csak rövid idejű kapcsolójelre van szükség.

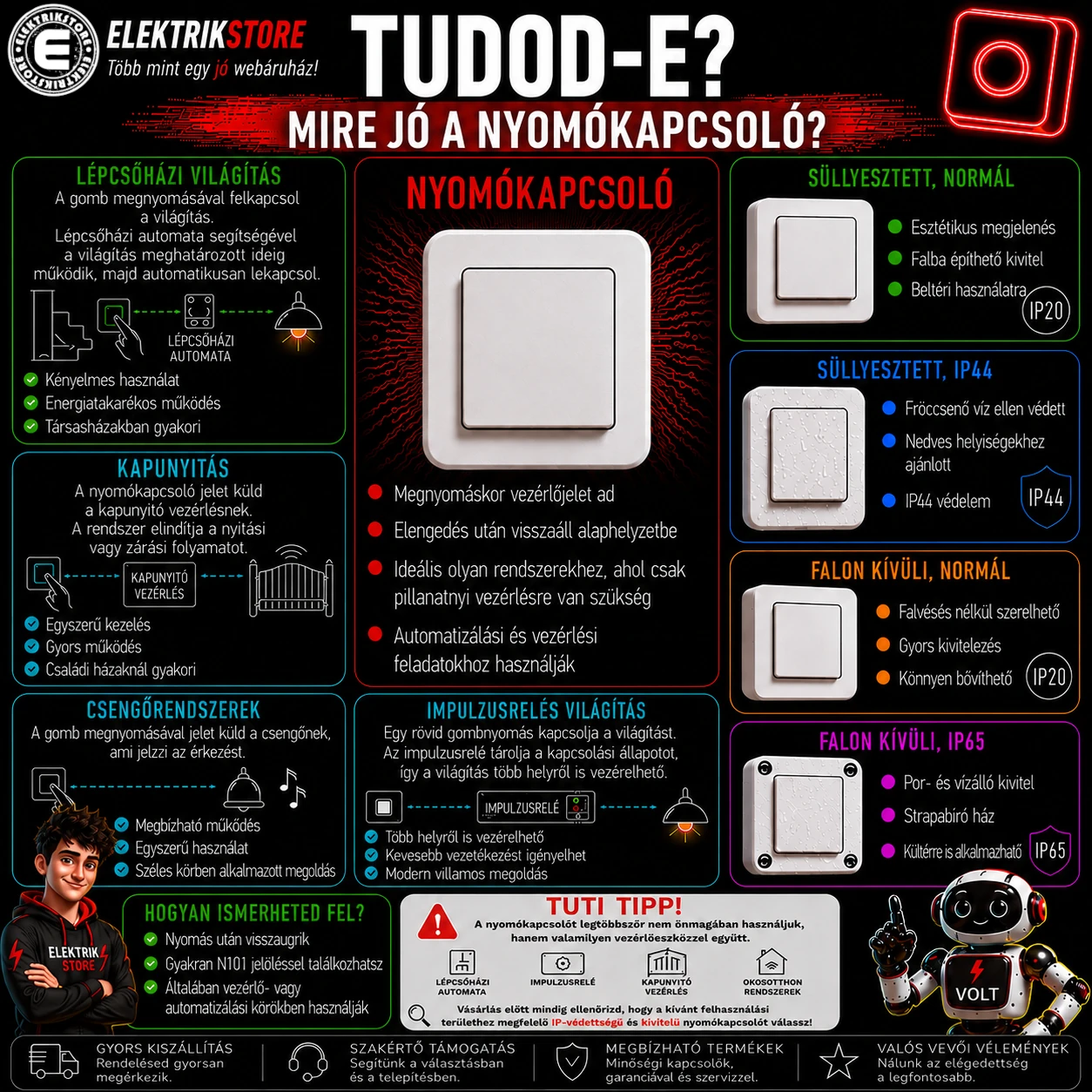

Tipikus felhasználási területe lehet például:

• csengő működtetése,
• impulzusrelé vezérlése,
• lépcsőházi automata vezérlése,
• egyes fényerőszabályzók vezérlése,
• más, pillanatnyi kapcsolójelet igénylő vezérlések.

Egyszerűen:

101 = kapcsoló → átkapcsolás után úgy marad

N101 = nyomógomb → működtetés után visszatér alaphelyzetbe

Hogyan működik az N101-es kapcsoló?

Az N101 legfontosabb tulajdonsága a pillanatnyi működés.

Amikor megnyomod a nyomógombot, az érintkező működésbe lép. Amikor elengeded, a szerkezet visszatér az alaphelyzetébe.

Ezért az N101 nem úgy működik, mint a szobákban megszokott hagyományos villanykapcsoló.

Egy 101-es kapcsolónál:

megnyomod → bekapcsolva marad

újra megnyomod → kikapcsolva marad

Az N101-es nyomógombnál:

megnyomod → kapcsol

elengeded → visszatér alaphelyzetbe

Ez a működés teszi alkalmassá különféle vezérlőáramkörök működtetésére. A forrásként ellenőrzött mechanikus N101 például nyomógombos működtetésű, jelzőfény nélküli impulzuskapcsolóként szerepel.

Miért hívják impulzuskapcsolónak?

Azért, mert a nyomógomb működtetésével rövid idejű kapcsolójelet, vagyis impulzust adunk a hozzá kapcsolódó berendezésnek.

Az N101 tehát sok esetben nem közvetlenül azért van, hogy egy fogyasztót tartósan bekapcsolt állapotban tartson. Ehelyett jelet adhat egy másik készüléknek, amely elvégzi a tényleges kapcsolást.

Jó példa erre az impulzusrelé.

Megnyomjuk az N101-es nyomógombot, az impulzusrelé jelet kap és állapotot vált. A nyomógombot elengedjük, de az impulzusrelé megtartja az új állapotát.

A következő gombnyomásra ismét állapotot vált.

N101-es kapcsoló impulzusrelével

Az N101 egyik tipikus alkalmazási területe az impulzusrelé vezérlése. Egyes N101 termékek leírása kifejezetten impulzusrelék és megfelelő fényerőszabályzó vezérlések alkalmazását említi.

Ennek nagy előnye, hogy ugyanahhoz a vezérléshez több nyomógomb is kialakítható.

Például egy hosszú folyosón több ponton is lehet N101-es nyomógomb. Bármelyiket működtetve vezérlőjelet adhatunk az impulzusrelének.

Így a világítás vezérlése sok kapcsolási helyről is megoldható anélkül, hogy hagyományos váltó- és keresztkapcsolásra lenne szükség.

N101-es kapcsoló lépcsőházi automatához

A másik gyakori alkalmazási terület a lépcsőházi automata.

Ilyenkor a nyomógomb megnyomása jelet ad az automatának. Az automata bekapcsolja a világítást, majd a beállított idő letelte után automatikusan kikapcsolja.

Ez különösen praktikus:

• társasházi lépcsőházban,
• folyosón,
• közös közlekedőben,
• pincében,
• garázsban.

Ebben az esetben sincs szükség arra, hogy maga a nyomógomb bekapcsolt állásban maradjon.

N101-es kapcsoló csengőhöz

Az N101 működési elve miatt csengőnyomóként is használható megfelelő kialakítás esetén. Az ellenőrzött termékforrás az N101-es nyomógomb-impulzuskapcsolót „csengőkapcsoló” néven is említi.

A működés könnyen érthető:

megnyomod → a csengő működik

elengeded → a nyomógomb visszatér alaphelyzetbe

Ez pontosan az a működés, amelyet egy hagyományos ajtócsengőnél elvárunk.

Mi a különbség a 101-es és az N101-es kapcsoló között?

A két elnevezés hasonló, a működésük azonban alapvetően eltér.

A 101-es kapcsolóval tehát közvetlenül felkapcsolhatjuk a világítást, és az a kapcsoló következő működtetéséig bekapcsolva marad.

Az N101-es nyomógomb ezzel szemben csak a működtetés idejére változtatja meg az érintkező állapotát.

Nyomógomb vagy hagyományos kapcsoló?

A választást az dönti el, hogy milyen működésre van szükség.

Ha azt szeretnéd, hogy a kapcsoló közvetlenül bekapcsoljon egy világítást, és az bekapcsolva maradjon, hagyományos kapcsolási funkcióra lehet szükség.

Ha viszont csak egy pillanatnyi vezérlőjelet szeretnél adni egy másik készüléknek, az N101-es nyomógomb lehet megfelelő.

Például:

Szobai mennyezeti lámpa közvetlen kapcsolása → 101

Impulzusrelé vezérlése → N101

Lépcsőházi automata indítása → N101

Csengő működtetése → N101

A konkrét alkalmazásnál természetesen az adott készülék kapcsolási rajzát és gyártói előírásait is figyelembe kell venni.

Mi történik, ha több helyről szeretnénk vezérelni a világítást?

Ez az N101 egyik érdekes felhasználási lehetősége.

Hagyományos világításkapcsolásnál két kapcsolási helyhez váltókapcsolók, három vagy több kapcsolási helyhez pedig váltó- és keresztkapcsolók használhatók.

Megfelelő impulzusrelés kialakításnál viszont több nyomógomb is vezérelheti ugyanazt az impulzusrelét.

Így például egy hosszú folyosón több helyen elhelyezhető nyomógomb, és mindegyikkel ugyanaz a világítás vezérelhető.

Itt azonban már nem maga az N101 tartja fenn a világítás állapotát – ezt az impulzusrelé végzi.

N101 vagy 106?

A két kapcsoló teljesen eltérő elven működik.

106-os váltókapcsoló: hagyományos váltókapcsolás kialakítására szolgál.

N101-es nyomógomb: pillanatnyi kapcsolójelet ad.

Két helyről történő hagyományos világításkapcsolásnál használható:

106 → 106

Impulzusrelés kialakításnál viszont például:

N101 → impulzusrelé ← N101

A végeredmény felhasználói szempontból hasonló lehet – több helyről vezérelhető világítás –, de a mögötte lévő elektromos kapcsolás egészen más.

N101 vagy 107?

A 107-es keresztkapcsoló hagyományos váltókapcsolási rendszerben használható, amikor egy világítást három vagy több helyről szeretnénk vezérelni.

Az N101-es nyomógomb ezzel szemben megfelelő vezérlőkészülékkel – például impulzusrelével – használható több kapcsolási pont kialakítására.

Ezért a két termék nem közvetlenül egymás helyettesítője.

A megfelelő megoldást az elektromos hálózat kialakítása és a vezérlési igény határozza meg.

Mire figyelj N101-es kapcsoló vásárlásakor?

Nem elegendő csak az N101 jelölést megnézni. Ellenőrizd az adott termék műszaki adatait és azt is, hogy kompatibilis-e a vezérelni kívánt berendezéssel.

Érdemes figyelni többek között:

• a kapcsolási funkcióra,
• az érintkező kialakítására,
• a névleges feszültségre,
• a névleges áramerősségre,
• a szerelési módra,
• az IP-védettségre,
• a szerelvénycsaládra,
• a kerettel és billentyűvel való kompatibilitásra,
• a vezérelni kívánt készülék követelményeire.

A hálózati feszültséggel működő áramkörök szerelését megfelelő szakemberre kell bízni.

Gyakori hibák az N101-es kapcsolónál

Összekeverik a hagyományos 101-es kapcsolóval.
A két szerelvény működése nem azonos. A 101 megtartja kapcsolási állapotát, az N101 nyomógomb visszatér alaphelyzetbe.

Azt gondolják, hogy az N jelzőfényt jelent.
Az N101 kapcsolási funkciója a nyomógombos/impulzus működés; a jelzőfény külön terméktulajdonság lehet.

Impulzusrelé nélkül hagyományos kapcsolóként szeretnék használni.
Ha tartós állapotváltásra van szükség, azt a teljes kapcsolásnak kell biztosítania.

Nem ellenőrzik a vezérelt készülék követelményeit.
Impulzusrelénél, lépcsőházi automatánál vagy más vezérlőkészüléknél mindig annak gyártói kapcsolási rajza az irányadó.

Gyors összehasonlítás

Hogyan jegyezd meg egyszerűen?

A legfontosabb különbség:

101 → kapcsoló

N101 → nyomógomb

A 101-es kapcsoló működtetés után az új állásában marad.

Az N101-es nyomógomb működtetés után visszatér alaphelyzetbe.

Ha ezt megjegyzed, már nem nehéz megkülönböztetni a két típust.

Összefoglalás

Az N101-es kapcsoló egy egypólusú nyomógomb, más néven impulzuskapcsoló. Működtetéskor pillanatnyi kapcsolójelet hoz létre, majd a működtetés megszűnésekor visszatér alaphelyzetébe. Ezt a besorolást több ellenőrzött N101 termékadat is egyértelműen használja.

Használható többek között impulzusrelé, lépcsőházi automata, csengő vagy más megfelelő vezérlőkészülék működtetésére.

A legfontosabb különbség a 101-es kapcsolóhoz képest tehát az, hogy az N101 nem marad az átkapcsolt helyzetében.

Az ElektrikStore webáruházban különböző kapcsolók, nyomógombok, impulzusrelék és egyéb villamossági szerelvények közül választhatsz.

Gyakran ismételt kérdések (GYIK)

Mi az az N101-es kapcsoló?

Az N101-es kapcsoló egy egypólusú nyomógomb, más néven impulzuskapcsoló. Működtetéskor kapcsol, majd elengedés után visszatér alaphelyzetébe.

Mi a különbség a 101-es és az N101-es kapcsoló között?

A 101-es kapcsoló megtartja a kapcsolási állapotát. Az N101-es nyomógomb pillanatnyi működésű, ezért a működtetés megszűnése után visszatér alaphelyzetbe.

Használható az N101 impulzusreléhez?

Igen, ez az egyik tipikus alkalmazási területe. Egy ellenőrzött N101 termékleírás kifejezetten impulzusrelés vezérlést említ.

Használható csengőhöz?

Megfelelő kialakítás esetén igen. Az N101 nyomógombos működése alkalmas ilyen pillanatnyi vezérlési feladatra; egy N101 gyártói/forgalmazói leírás „csengőkapcsoló” néven is említi.

Több helyről is vezérelhető vele ugyanaz a világítás?

Megfelelő vezérlőrendszerrel, például impulzusrelével több N101-es nyomógomb is használható ugyanazon világítás vezérlésére.
