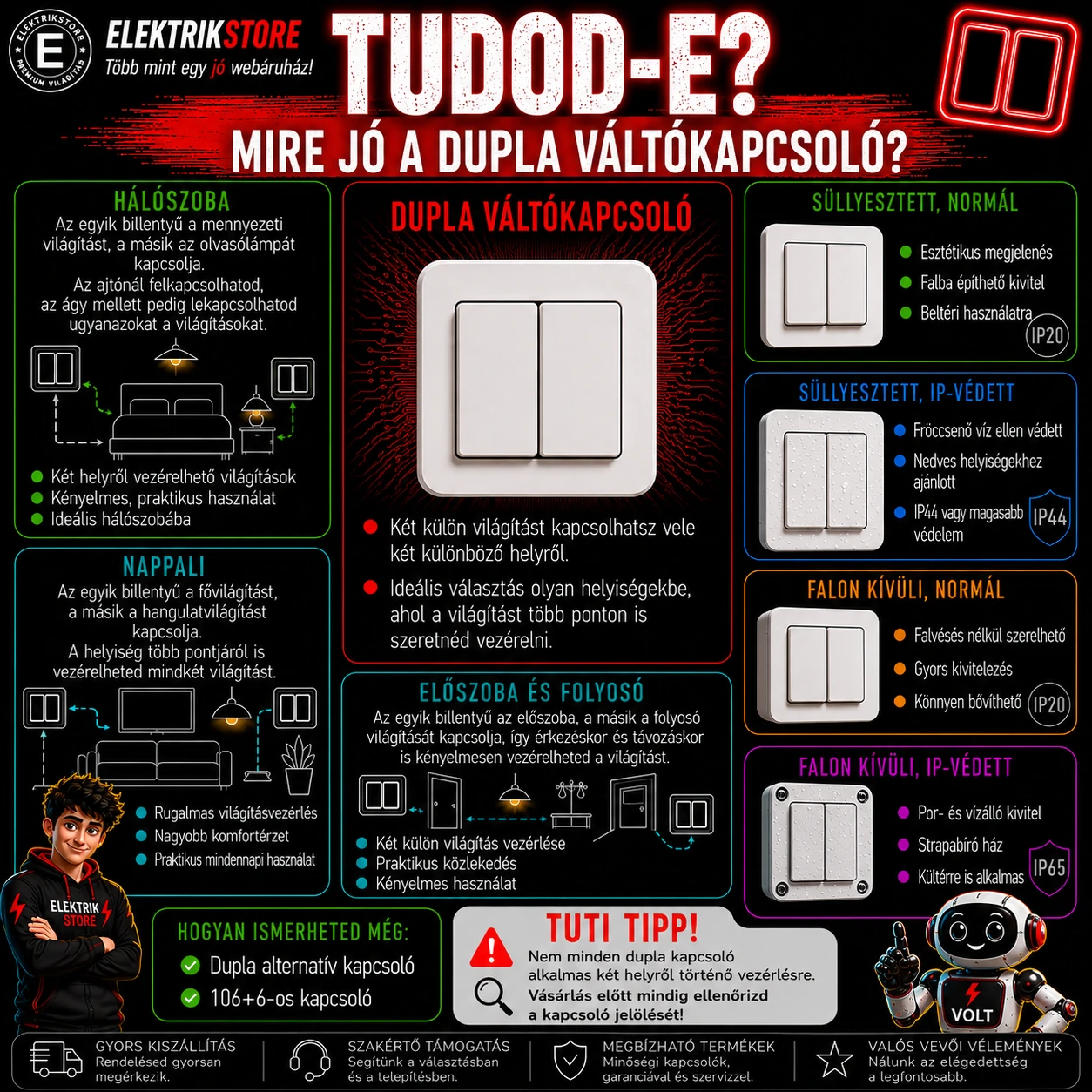

Mi az a 106+6-os kapcsoló, és mire használható?

Mi az a 106+6-os kapcsoló?

A 106+6-os kapcsoló, más néven kettős váltókapcsoló vagy dupla váltókapcsoló, lényegében két váltókapcsoló funkcióját egyesíti egyetlen szerelvényben.

Akkor lehet rá szükség, ha két külön világítási kört szeretnénk két különböző helyről egymástól függetlenül kapcsolni, miközben nem szeretnénk két külön kapcsoló számára helyet kialakítani.

Egyszerűen:

2 külön világítási kör → 2 kapcsolási hely

A 106+6-os kapcsoló ezért összetettebb feladatot lát el, mint a hagyományos 106-os váltókapcsoló.

Mit jelent a 106+6 jelölés?

A megnevezés elsőre kissé furcsának tűnhet.

A 106-os kapcsoló egy váltókapcsoló. A 106+6-os kialakítás pedig két váltókapcsolási funkciót foglal egyetlen szerelvénybe.

Ezért találkozhatsz olyan megnevezésekkel is, mint:

• 106+6 kapcsoló,
• 106+6-os kapcsoló,
• kettős váltókapcsoló,
• dupla váltókapcsoló,
• kettős alternatív kapcsoló.

Ezek a megnevezések jellemzően ugyanarra a kapcsolási funkcióra utalnak.

Mire való a 106+6-os kapcsoló?

A legegyszerűbb egy gyakorlati példával bemutatni.

Tegyük fel, hogy egy nagyobb helyiségnek két bejárata van, és két külön világítási kör található benne:

1. világítási kör: mennyezeti lámpák
2. világítási kör: második, külön vezérelt világítás

Azt szeretnénk, hogy mindkét világítást mindkét bejáratnál külön-külön lehessen fel- és lekapcsolni.

Ilyen kialakításnál használható a kettős váltókapcsolás.

Ahelyett, hogy mindkét kapcsolási ponton két külön váltókapcsolót helyeznénk el, megfelelő kialakítás esetén egy-egy 106+6-os kapcsolóval kompaktabban megoldható a feladat.

Hogyan működik a 106+6-os kapcsoló?

A 106+6-os kapcsoló belsejében két egymástól független váltókapcsoló-funkció található.

Ez leegyszerűsítve azt jelenti:

bal billentyű → 1. világítási kör váltókapcsolása

jobb billentyű → 2. világítási kör váltókapcsolása

Mindkét világítási kör külön-külön vezérelhető.

A másik kapcsolási helyen megfelelő párkapcsolóval kialakítva mindkét világítás állapota megváltoztatható.

Hol lehet praktikus a 106+6-os kapcsoló?

A kettős váltókapcsoló ott hasznos, ahol két világítási kört két helyről szeretnénk vezérelni.

Például:

• nagyobb nappaliban,
• két bejárattal rendelkező helyiségben,
• hosszabb folyosón,
• nagyobb hálószobában,
• irodában,
• üzlethelyiségben,
• több világítási körrel rendelkező közlekedőben.

Különösen előnyös lehet ott, ahol korlátozott a rendelkezésre álló hely a szerelvények számára.

106-os vagy 106+6-os kapcsoló?

Ez a két kapcsolótípus hasonló elven működik, de nem ugyanazt a feladatot látja el.

A hagyományos 106-os váltókapcsolóval egy világítási kör két helyről történő vezérlése alakítható ki.

A 106+6-os kettős váltókapcsolóval két külön világítási kör vezérelhető két helyről.

Ez a legfontosabb különbség.

105-ös vagy 106+6-os kapcsoló?

Kívülről mindkettő lehet kétbillentyűs, ezért könnyű őket összekeverni.

Funkciójuk azonban jelentősen eltér.

105-ös csillárkapcsoló

2 világítási kör → 1 kapcsolási hely

Például két külön lámpacsoport kapcsolása ugyanarról a falikapcsolóról.

106+6-os kettős váltókapcsoló

2 világítási kör → 2 kapcsolási hely

Mindkét világítási kör a helyiség két különböző pontjáról is vezérelhető.

A két kapcsoló tehát kívülről hasonlíthat egymásra, de a belső kapcsolási kialakításuk más.

Egy egyszerű példa

Képzelj el egy nagyobb nappalit két bejárattal.

A helyiségben található:

• egy fő mennyezeti világítás,
• egy második világítási kör.

Mindkét bejáratnál szeretnéd külön kapcsolni mindkét világítást.

Az első bejáratnál:

bal billentyű: fővilágítás
jobb billentyű: második világítás

A második bejáratnál ugyanez a két világítás vezérelhető.

Ez tipikus feladat lehet a 106+6-os kapcsoló számára.

Miért előnyös a kettős kialakítás?

A legnagyobb előnye a helytakarékosság.

Két külön váltókapcsolási funkció található egyetlen szerelvényben, ezért nincs feltétlenül szükség két külön kapcsolóhelyre.

Ez különösen előnyös lehet:

• keskeny falszakaszon,
• ajtó mellett,
• meglévő szerelvénydoboznál,
• egységesebb megjelenés kialakításakor.

A kétbillentyűs kialakítás ráadásul esztétikusabb lehet, mint két különálló kapcsoló.

Két billentyű nem mindig jelent 106+6-os kapcsolót

Ez nagyon fontos vásárláskor.

Egy kétbillentyűs kapcsoló lehet például:

• 105-ös csillárkapcsoló,
• 106+6-os kettős váltókapcsoló,
• vagy más speciális kapcsolási funkciójú szerelvény.

A külső megjelenésből ezért nem lehet biztosan megállapítani a kapcsoló funkcióját.

Mindig ellenőrizd a termék pontos megnevezését és kapcsolási típusát.

Mi történik, ha három helyről szeretnénk vezérelni a két világítást?

Egyetlen világítási kör esetében már láttuk:

106 → 107 → 106

vagyis két váltókapcsoló közé keresztkapcsoló kerül.

Két külön világítási kör három vagy több helyről történő vezérlése ennél összetettebb kapcsolást igényel. Ilyenkor a rendszer kialakítását, a szükséges szerelvényeket és a vezetékezést már különösen fontos előre megtervezni.

Mire figyelj 106+6-os kapcsoló vásárlásakor?

A megfelelő kapcsolási funkció mellett ellenőrizd:

• a névleges feszültséget,
• a névleges áramerősséget,
• a szerelvény kialakítását,
• az IP-védettséget,
• a süllyesztett vagy falon kívüli kivitelt,
• a szerelvénycsaládot,
• a keretekkel való kompatibilitást,
• a billentyű és mechanizmus kompatibilitását,
• a gyártói előírásokat.

Különösen moduláris szerelvénycsaládoknál fontos ellenőrizni, hogy pontosan mely alkatrészek szükségesek a komplett kapcsoló összeállításához.

Süllyesztett vagy falon kívüli kivitel?

Süllyesztett 106+6-os kapcsoló

Lakásokban, irodákban és modern belső terekben ez a jellemzőbb kialakítás.

A mechanizmus a falba épített szerelvénydobozba kerül, kívül pedig csak a kapcsoló és a keret látható.

Falon kívüli kivitel

Műhelyekben, garázsokban, pincékben és egyéb olyan helyeken lehet praktikus, ahol falon kívüli villamos szerelést alkalmaznak.

Kültérre is használható?

Igen, amennyiben az adott 106+6-os kapcsoló kifejezetten alkalmas az adott környezetben történő használatra, és megfelelő IP-védettséggel rendelkezik.

Kültéren vagy nedvességnek kitett helyen nem elegendő pusztán a megfelelő kapcsolási funkció.

Az IP-védettséget és a gyártó által meghatározott felhasználási feltételeket is ellenőrizni kell.

Gyakori hibák a 106+6-os kapcsolónál

Összekeverik a 105-ös csillárkapcsolóval.
Mindkettő lehet kétbillentyűs, de nem ugyanazt tudják.

Egyetlen világítási körhöz választják.
Ha csak egy lámpát szeretnél két helyről vezérelni, általában elegendő a hagyományos 106-os váltókapcsolás.

Nem tervezik meg előre a vezetékezést.
Két külön váltókapcsolás több vezetéket és megfelelő hálózati kialakítást igényel.

Csak a kapcsoló külsejét nézik.
Két szinte teljesen egyformának tűnő szerelvény belső kapcsolási funkciója jelentősen eltérhet.

Gyors segítség a kapcsolószámokhoz

Ezzel az öt alapvető kapcsolótípussal már a lakásokban előforduló világításkapcsolási igények jelentős része könnyen megkülönböztethető.

Összefoglalás

A 106+6-os kapcsoló, vagyis kettős váltókapcsoló két váltókapcsolási funkciót egyesít egyetlen szerelvényben. Olyan kialakításokhoz használható, ahol két külön világítási kört szeretnénk két különböző helyről egymástól függetlenül vezérelni.

A 105-ös csillárkapcsolóhoz képest a lényeges különbség, hogy az csak egy kapcsolási helyről vezérli a két kört, míg a 106+6-os kapcsoló kettős váltókapcsolás kialakítására alkalmas.

Az ElektrikStore webáruházban egypólusú, csillár-, váltó-, kettős váltó- és keresztkapcsolók, valamint a hozzájuk tartozó keretek és egyéb villamossági szerelvények közül választhatsz.

Gyakran ismételt kérdések (GYIK)

Mi az a 106+6-os kapcsoló?

A 106+6-os kapcsoló kettős vagy dupla váltókapcsoló. Két váltókapcsolási funkció található egyetlen szerelvényben.

Mire használható a 106+6-os kapcsoló?

Két külön világítási kör két különböző helyről történő, egymástól független kapcsolásának kialakítására.

Mi a különbség a 106-os és a 106+6-os kapcsoló között?

A 106-os egy világítási kör váltókapcsolására szolgál. A 106+6-os két külön váltókapcsolási funkciót tartalmaz.

Mi a különbség a 105-ös és a 106+6-os kapcsoló között?

A 105-ös két külön világítási kört egy helyről kapcsol. A 106+6-os két külön világítási kör két helyről történő vezérlésének kialakítására használható.

A 106+6-os kapcsoló kétbillentyűs?

Jellemzően igen. A két billentyű a két külön kapcsolási funkció kezelésére szolgál.

Minden kétbillentyűs kapcsoló 106+6-os?

Nem. A kétbillentyűs kialakítás önmagában nem árulja el a kapcsolási funkciót, ezért mindig ellenőrizni kell a termék pontos típusát.
