Legrand Valena 774321 földelt csatlakozóaljzat (dugalj) gyermekvédelemmel 2P+F elefántcsont burkolattal keret nélkül, süllyesztett, 16A 250V, IP21 ( 774321 )

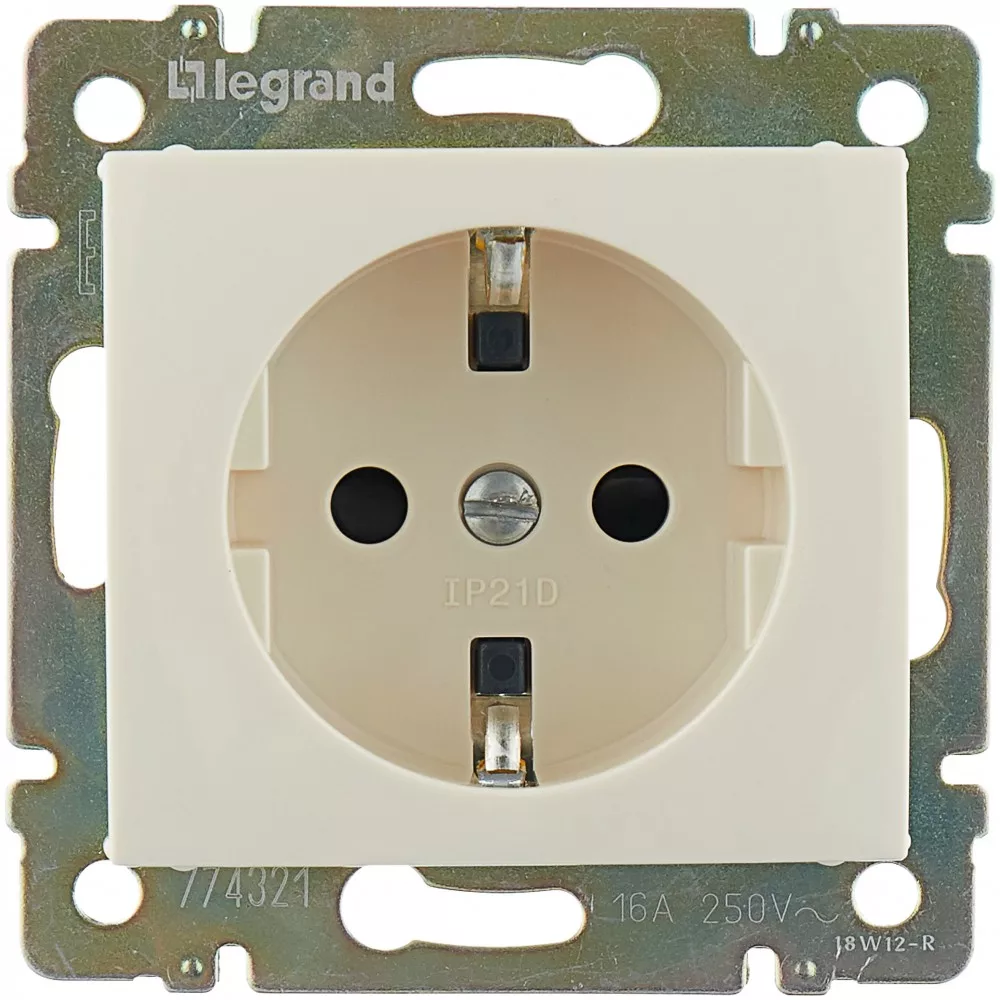

Legrand Valena 774321 — földelt csatlakozóaljzat (dugalj), 2P+F, elefántcsont

A Legrand 774321 cikkszámú terméke földelt csatlakozóaljzat (dugalj), 2P+F, a Valena szerelvénysorozat tagja. Süllyesztett, szerelvénydobozba építhető kivitelű, burkolata elefántcsont, védettsége IP21.

A Valena a Legrand jól bevált, hosszú ideje gyártott süllyesztett szerelvénycsaládja: cserélhető kereteivel a stílus a falfelület felújítása nélkül is megváltoztatható. Ennek a kivitelnek a saját védettsége IP21, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 774321
• Termékcsalád: Valena
• Funkció: földelt csatlakozóaljzat (dugalj), 2P+F
• Burkolat / fedlap színe: elefántcsont
• RAL-szám (közelítő): 1013
• Szerelési mód: süllyesztett
• Rögzítés módja: Körömmel és csavarral
• Vezeték bekötése: csavaros
• Csatlakoztatható érkeresztmetszet: 2,5 mm²
• Névleges üzemi áram: 16 A
• Névleges üzemi feszültség: 250 V
• Hálózati frekvencia: 50 Hz
• IP védettség: IP21
• IK védelem (mechanikai): IK04
• Gyermekvédelem: igen (zsalus védelem)
• A mechanizmus a keretet tartalmazza: nem
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: igen
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Fényes
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 71 × 71 × 43 mm
• Üzemi hőmérséklet: -5 °C … 40 °C
• Tömeg: 80,4 gr

Felhasználási terület

Lakó- és munkahelyi terek elektromos ellátására: nappali, hálószoba, konyha, iroda és közlekedő csatlakozási pontjainak kialakítására. A termék beltéri, száraz helyiségbe készült; kültéri beépítésre nem alkalmas.

Hasznos tudnivalók a választáshoz

• Az IP21 jelölés azt jelenti, hogy a termék felülről csepegő víz ellen védett, beltéri használatra. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A teljes szerelvénysorhoz a sorozat többi eleme is kell — ezeket a Legrand Valena keretek / kiemelőkeretek kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 2P+F jelölés?

A 2P+F két áramvezető pólust (fázis és nulla) és a külön földelő érintkezőt jelenti. Ez a Magyarországon szabványos, védőföldeléses csatlakozóaljzat-kialakítás.

Van rajta gyermekvédelem?

Igen, az aljzat zsalus gyermekvédelemmel készül: a zsaluk csak akkor nyílnak, ha mindkét érintkezőbe egyszerre, egyenletesen érkezik a dugó villája, így egyetlen tárggyal nem nyitható ki.

Mekkora áram terhelhető rá?

Az aljzat névleges áramértéke 16 A. A rákötött fogyasztók összteljesítménye ne haladja meg ezt, és az áramkör kismegszakítója is ehhez legyen méretezve.

Mit jelent a termék IP21 védettsége?

Az IP21 azt jelenti, hogy a termék felülről csepegő víz ellen védett, beltéri használatra. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék süllyesztett, szerelvénydobozba építhető kivitelű, rögzítése: körömmel és csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény csavaros bekötésű, a vezeték csavarszorítóval rögzül. A csatlakoztatható érkeresztmetszet 2,5 mm².

Milyen színben készül?

Ez a változat elefántcsont (közelítő RAL-szám: 1013). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Igen, de csak a Valena sorozaton belül: több Valena funkció építhető egymás mellé egy közös keretbe. Különböző Legrand sorozatok elemei nem sorolhatók egymással — egy Niloé nem illeszkedik egy Program Mosaic mellé.
