Legrand Plexo 55 069784L vízmentes IP55 csatlakozóaljzat (dugalj) 2P+F csapófedéllel, antracit burkolattal, elektromos kerékpárok töltéséhez, kerettel, csapófedéllel, falon kívüli ( összeszerelt ), 16A 250V, gyermekvédelemmel ( 069784L )

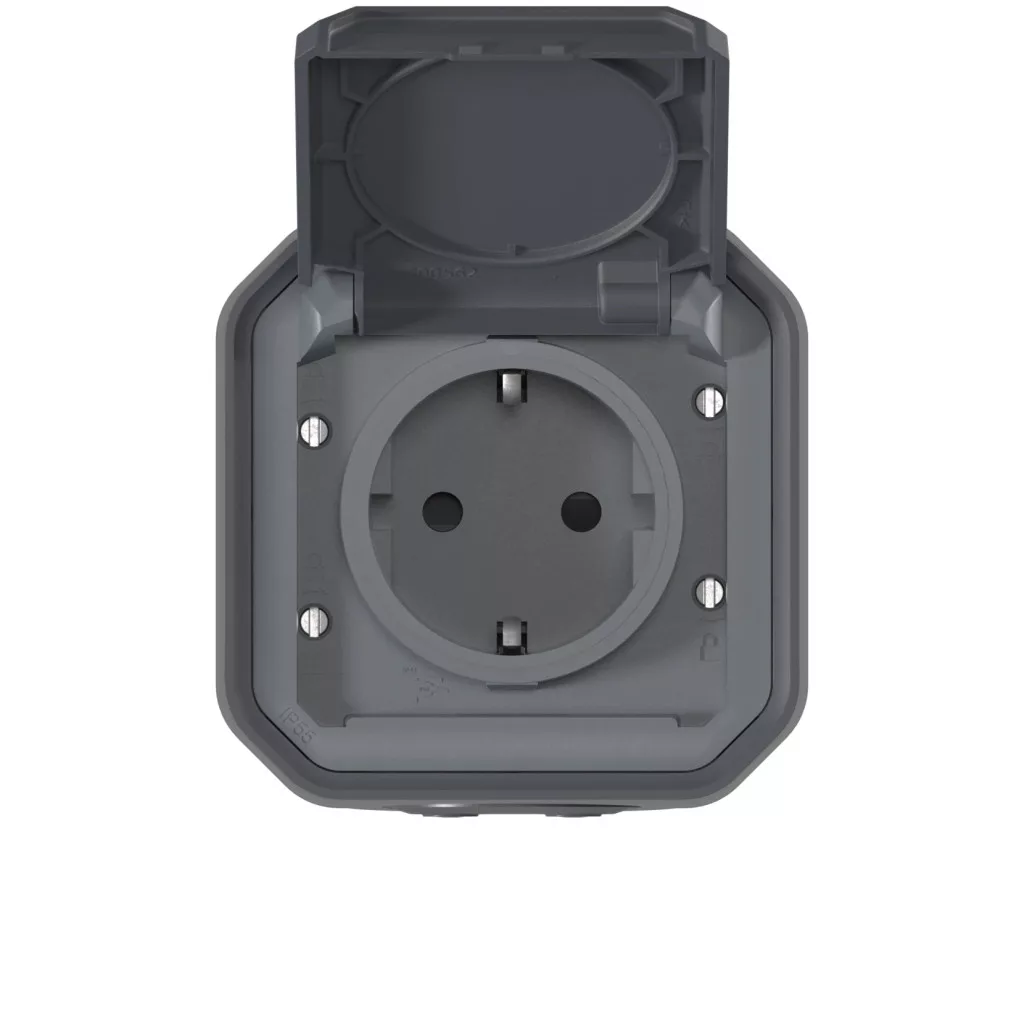

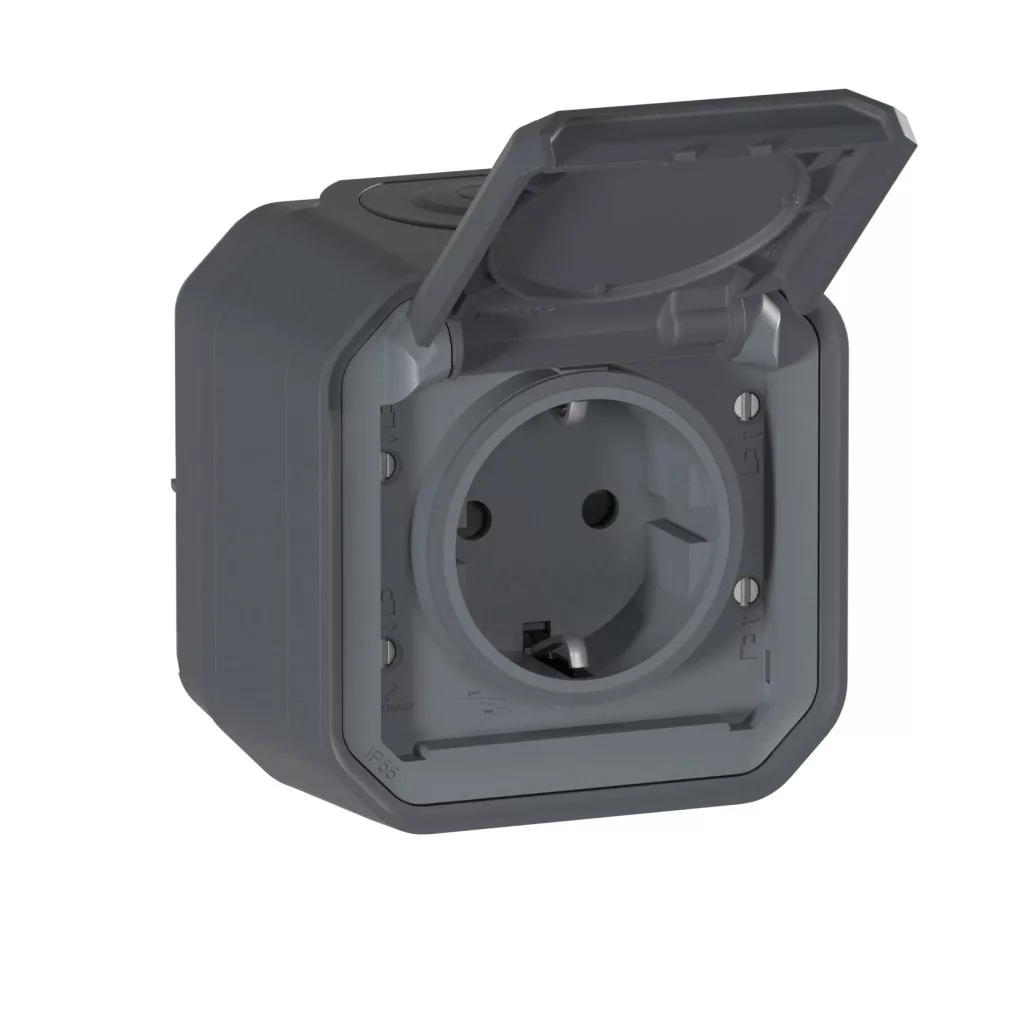

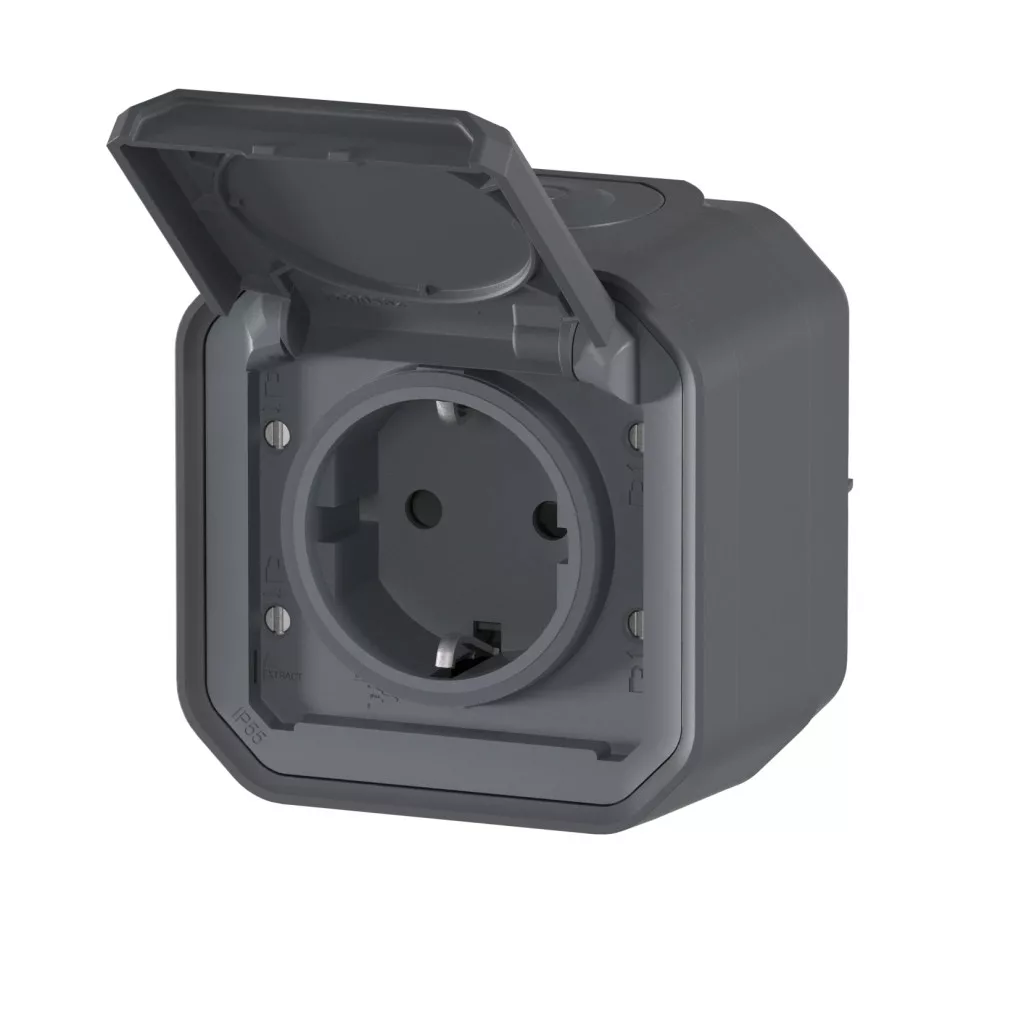

Legrand Plexo 55 069784L — 2P+F csatlakozóaljzat csapófedéllel, antracit

A Legrand 069784L cikkszámú terméke 2P+F csatlakozóaljzat csapófedéllel, a Plexo 55 szerelvénysorozat tagja. Falon kívüli, felületre szerelhető kivitelű, burkolata antracit, védettsége IP55.

A Plexo 55 a Legrand IP55 védettségű, vízmentes szerelvénycsaládja, amely falon kívüli és süllyesztett kivitelben is elérhető, és kültéren, nedves, poros környezetben is biztonságosan használható.

Műszaki jellemzők

• Cikkszám: 069784L
• Termékcsalád: Plexo 55
• Funkció: 2P+F csatlakozóaljzat csapófedéllel
• Burkolat / fedlap színe: antracit
• RAL-szám (közelítő): 7016
• Szerelési mód: falon kívüli ( összeszerelt )
• Rögzítés módja: Csavarral
• Vezeték bekötése: rugós
• Csatlakoztatható érkeresztmetszet: 1,5–2,5 mm²
• Névleges üzemi áram: 16 A
• Névleges üzemi feszültség: 250 V
• IP védettség: IP55
• IK védelem (mechanikai): IK08
• Vízmentes kivitel: igen
• Gyermekvédelem: igen (zsalus védelem)
• Csapófedél: igen
• A mechanizmus a keretet tartalmazza: igen
• Sorolható: igen
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Matt
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 85 × 82 × 62 mm
• Üzemi hőmérséklet: -10 °C … 40 °C
• Tömeg: 164 gr

Felhasználási terület

Lakó- és munkahelyi terek elektromos ellátására: nappali, hálószoba, konyha, iroda és közlekedő csatlakozási pontjainak kialakítására. Az IP55 védettség miatt kültéren, nedves és poros környezetben — teraszon, garázsban, műhelyben, mezőgazdasági épületben — is beépíthető.

Hasznos tudnivalók a választáshoz

• Az IP55 jelölés azt jelenti, hogy a termék porlerakódás és minden irányból érkező vízsugár ellen védett, ezért kültéren, nedves és poros környezetben is használható. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat összes elemét — mechanizmusokat, burkolatokat és kereteket — egy helyen a Legrand Plexo55 vízmentes IP55 összeszerelt (falon kívüli) kapcsolók / dugaljak / egyéb szerelvények kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 2P+F jelölés?

A 2P+F két áramvezető pólust (fázis és nulla) és a külön földelő érintkezőt jelenti. Ez a Magyarországon szabványos, védőföldeléses csatlakozóaljzat-kialakítás.

Van rajta gyermekvédelem?

Igen, az aljzat zsalus gyermekvédelemmel készül: a zsaluk csak akkor nyílnak, ha mindkét érintkezőbe egyszerre, egyenletesen érkezik a dugó villája, így egyetlen tárggyal nem nyitható ki.

Mekkora áram terhelhető rá?

Az aljzat névleges áramértéke 16 A. A rákötött fogyasztók összteljesítménye ne haladja meg ezt, és az áramkör kismegszakítója is ehhez legyen méretezve.

Mit jelent a termék IP55 védettsége?

Az IP55 azt jelenti, hogy a termék porlerakódás és minden irányból érkező vízsugár ellen védett, ezért kültéren, nedves és poros környezetben is használható. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék falon kívüli, felületre szerelhető kivitelű, rögzítése: csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény rugós (gyorscsatlakozós) bekötésű, a vezeték szerszám nélkül rögzíthető. A csatlakoztatható érkeresztmetszet 1,5–2,5 mm².

Milyen színben készül?

Ez a változat antracit (közelítő RAL-szám: 7016). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Igen, de csak a Plexo 55 sorozaton belül: több Plexo 55 funkció építhető egymás mellé egy közös keretbe. Különböző Legrand sorozatok elemei nem sorolhatók egymással — egy Valena Life nem illeszkedik egy Niloé mellé. Falon kívüli szerelésnél a soroláshoz kiegészítő membrán szükséges.
