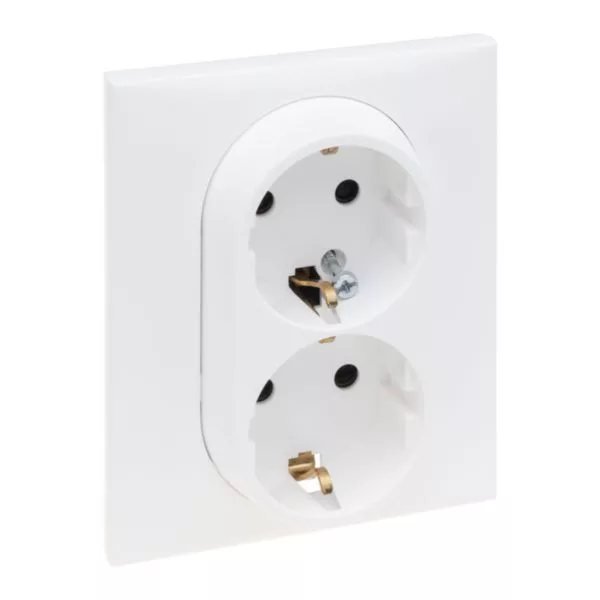

Legrand Niloé Step 863122 2x2P+F csatlakozóaljzat, biztonsági zsaluval, fehér, gyermekvédelemmel, keret nélkül, süllyesztett, 16A 250V, IP20 ( 863122 )

Legrand Niloé Step 863122 — 2x2P+F csatlakozóaljzat, fehér

A Legrand 863122 cikkszámú terméke 2x2P+F csatlakozóaljzat, a Niloé Step szerelvénysorozat tagja. Süllyesztett, szerelvénydobozba építhető kivitelű, burkolata fehér, védettsége IP20.

A Niloé Step a Niloé család továbbfejlesztett változata: karcsúbb keretvonal, gyorsabb szerelés és bővebb színválaszték jellemzi, a megszokott Niloé beépítési méretekkel. Ennek a kivitelnek a saját védettsége IP20, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 863122
• Termékcsalád: Niloé Step
• Funkció: 2x2P+F csatlakozóaljzat
• Csatlakozó aljzat fajtája: 2x2P+F
• Burkolat / fedlap színe: fehér
• RAL-szám (közelítő): 9003
• Szerelési mód: süllyesztett
• Rögzítés módja: Körömmel és csavarral
• Vezeték bekötése: rugós
• Csatlakoztatható érkeresztmetszet: 2,5 mm²
• Névleges üzemi áram: 16 A
• Névleges üzemi feszültség: 250 V
• IP védettség: IP20
• IK védelem (mechanikai): IK04
• Gyermekvédelem: igen (zsalus védelem)
• A mechanizmus a keretet tartalmazza: nem
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: igen
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Matt
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 104 × 86 × 53,5 mm
• Üzemi hőmérséklet: -5 °C … 40 °C
• Tömeg: 94,8 gr

Felhasználási terület

Lakó- és munkahelyi terek elektromos ellátására: nappali, hálószoba, konyha, iroda és közlekedő csatlakozási pontjainak kialakítására. A termék beltéri, száraz helyiségbe készült; kültéri beépítésre nem alkalmas.

Hasznos tudnivalók a választáshoz

• Az IP20 jelölés azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat kapcsolódó kínálatát a Legrand Niloé Step csatlakozó aljzatok, dugaljak kategóriában böngészheted tovább.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 2P+F jelölés?

A 2P+F két áramvezető pólust (fázis és nulla) és a külön földelő érintkezőt jelenti. Ez a Magyarországon szabványos, védőföldeléses csatlakozóaljzat-kialakítás.

Van rajta gyermekvédelem?

Igen, az aljzat zsalus gyermekvédelemmel készül: a zsaluk csak akkor nyílnak, ha mindkét érintkezőbe egyszerre, egyenletesen érkezik a dugó villája, így egyetlen tárggyal nem nyitható ki.

Mekkora áram terhelhető rá?

Az aljzat névleges áramértéke 16 A. A rákötött fogyasztók összteljesítménye ne haladja meg ezt, és az áramkör kismegszakítója is ehhez legyen méretezve.

Mit jelent a termék IP20 védettsége?

Az IP20 azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék süllyesztett, szerelvénydobozba építhető kivitelű, rögzítése: körömmel és csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény rugós (gyorscsatlakozós) bekötésű, a vezeték szerszám nélkül rögzíthető. A csatlakoztatható érkeresztmetszet 2,5 mm².

Milyen színben készül?

Ez a változat fehér (közelítő RAL-szám: 9003). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Igen, de csak a Niloé Step sorozaton belül: több Niloé Step funkció építhető egymás mellé egy közös keretbe. Különböző Legrand sorozatok elemei nem sorolhatók egymással — egy Céliane nem illeszkedik egy SUNO mellé.
