Legrand Forix 782420 földelt csatlakozóaljzat (dugalj) gyermekvédelemmel 2P+F fehér burkolattal, kerettel, falon kívüli, 16A 250V IP20, IP21 ( 782420 )

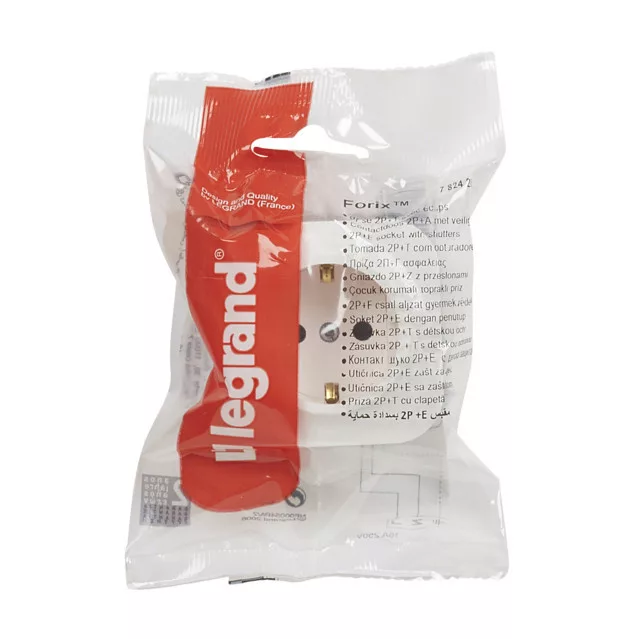

Legrand Forix 782420 — földelt csatlakozóaljzat (dugalj), 2P+F, fehér

A Legrand 782420 cikkszámú terméke földelt csatlakozóaljzat (dugalj), 2P+F, a Forix szerelvénysorozat tagja. Falon kívüli, felületre szerelhető kivitelű, burkolata fehér, védettsége IP21.

A Forix a Legrand falon kívüli szerelvénycsaládja, amelyet ott érdemes választani, ahol nincs mód süllyesztett szerelvénydoboz kialakítására. Ennek a kivitelnek a saját védettsége IP21, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 782420
• Termékcsalád: Forix
• Funkció: földelt csatlakozóaljzat (dugalj), 2P+F
• Burkolat / fedlap színe: fehér
• RAL-szám (közelítő): 9003
• Szerelési mód: falon kívüli
• Rögzítés módja: Csavarral
• Vezeték bekötése: csavaros
• Csatlakoztatható érkeresztmetszet: 2,5 mm²
• Névleges üzemi áram: 16 A
• Névleges üzemi feszültség: 250 V
• Hálózati frekvencia: 50 Hz
• IP védettség: IP21
• IK védelem (mechanikai): IK04
• Gyermekvédelem: igen (zsalus védelem)
• A mechanizmus a keretet tartalmazza: igen
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: nem
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Fényes
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 65 × 65 × 38,5 mm
• Üzemi hőmérséklet: -25 °C … 60 °C
• Tömeg: 54 gr

Felhasználási terület

Lakó- és munkahelyi terek elektromos ellátására: nappali, hálószoba, konyha, iroda és közlekedő csatlakozási pontjainak kialakítására. A termék beltéri, száraz helyiségbe készült; kültéri beépítésre nem alkalmas.

Hasznos tudnivalók a választáshoz

• Az IP21 jelölés azt jelenti, hogy a termék felülről csepegő víz ellen védett, beltéri használatra. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat összes elemét — mechanizmusokat, burkolatokat és kereteket — egy helyen a Legrand Forix IP20 falon kívüli kapcsolók / dugaljak / egyéb szerelvények kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 2P+F jelölés?

A 2P+F két áramvezető pólust (fázis és nulla) és a külön földelő érintkezőt jelenti. Ez a Magyarországon szabványos, védőföldeléses csatlakozóaljzat-kialakítás.

Van rajta gyermekvédelem?

Igen, az aljzat zsalus gyermekvédelemmel készül: a zsaluk csak akkor nyílnak, ha mindkét érintkezőbe egyszerre, egyenletesen érkezik a dugó villája, így egyetlen tárggyal nem nyitható ki.

Mekkora áram terhelhető rá?

Az aljzat névleges áramértéke 16 A. A rákötött fogyasztók összteljesítménye ne haladja meg ezt, és az áramkör kismegszakítója is ehhez legyen méretezve.

Mit jelent a termék IP21 védettsége?

Az IP21 azt jelenti, hogy a termék felülről csepegő víz ellen védett, beltéri használatra. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék falon kívüli, felületre szerelhető kivitelű, rögzítése: csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény csavaros bekötésű, a vezeték csavarszorítóval rögzül. A csatlakoztatható érkeresztmetszet 2,5 mm².

Milyen színben készül?

Ez a változat fehér (közelítő RAL-szám: 9003). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Ez a kivitel önálló szerelvényhelyre készült, sorolásra nem alkalmas.
