Legrand Forix 782393 vízmentes földelt csatlakozóaljzat (dugalj) gyermekvédelemmel 2P+F szürke burkolattal, kerettel, falon kívüli, 16A 250V IP44, csapófedéllel ( 782393 )

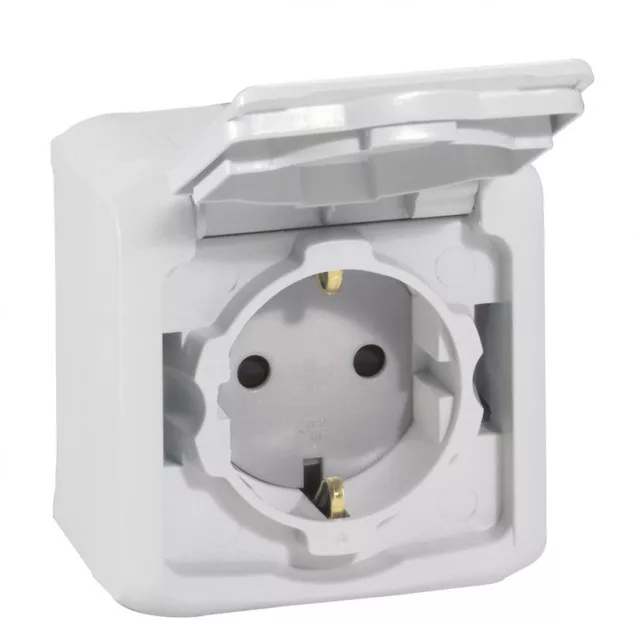

Legrand Forix 782393 — földelt csatlakozóaljzat (dugalj), 2P+F, szürke

A Legrand 782393 cikkszámú terméke földelt csatlakozóaljzat (dugalj), 2P+F, a Forix szerelvénysorozat tagja. Falon kívüli, felületre szerelhető kivitelű, burkolata szürke, védettsége IP44.

A Forix a Legrand falon kívüli szerelvénycsaládja, amelyet ott érdemes választani, ahol nincs mód süllyesztett szerelvénydoboz kialakítására.

Műszaki jellemzők

• Cikkszám: 782393
• Termékcsalád: Forix
• Funkció: földelt csatlakozóaljzat (dugalj), 2P+F
• Burkolat / fedlap színe: szürke
• RAL-szám (közelítő): 7035
• Szerelési mód: falon kívüli
• Rögzítés módja: Csavarral
• Vezeték bekötése: csavaros
• Csatlakoztatható érkeresztmetszet: 2,5 mm²
• Névleges üzemi áram: 16 A
• Névleges üzemi feszültség: 250 V
• Hálózati frekvencia: 50 Hz
• IP védettség: IP44
• IK védelem (mechanikai): IK07
• Vízmentes kivitel: igen
• Gyermekvédelem: igen (zsalus védelem)
• Csapófedél: igen
• A mechanizmus a keretet tartalmazza: igen
• A mechanizmus a burkolatot tartalmazza: igen
• Sorolható: nem
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Fényes
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 70 × 70 × 57 mm
• Üzemi hőmérséklet: -25 °C … 60 °C
• Tömeg: 123,9 gr

Felhasználási terület

Lakó- és munkahelyi terek elektromos ellátására: nappali, hálószoba, konyha, iroda és közlekedő csatlakozási pontjainak kialakítására. Az IP44 védettség miatt nedves helyiségben — fürdőszobában a védelmi zónákon kívül, mosókonyhában, pincében — és védett kültéri helyen is használható.

Hasznos tudnivalók a választáshoz

• Az IP44 jelölés azt jelenti, hogy a termék fröccsenő víz és az 1 mm-nél nagyobb szilárd testek ellen védett, ezért nedves helyiségbe és védett kültéri helyre is beépíthető. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat összes elemét — mechanizmusokat, burkolatokat és kereteket — egy helyen a Legrand Forix vízmentes IP44 falon kívüli kapcsolók / dugaljak / egyéb szerelvények kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 2P+F jelölés?

A 2P+F két áramvezető pólust (fázis és nulla) és a külön földelő érintkezőt jelenti. Ez a Magyarországon szabványos, védőföldeléses csatlakozóaljzat-kialakítás.

Van rajta gyermekvédelem?

Igen, az aljzat zsalus gyermekvédelemmel készül: a zsaluk csak akkor nyílnak, ha mindkét érintkezőbe egyszerre, egyenletesen érkezik a dugó villája, így egyetlen tárggyal nem nyitható ki.

Mekkora áram terhelhető rá?

Az aljzat névleges áramértéke 16 A. A rákötött fogyasztók összteljesítménye ne haladja meg ezt, és az áramkör kismegszakítója is ehhez legyen méretezve.

Mit jelent a termék IP44 védettsége?

Az IP44 azt jelenti, hogy a termék fröccsenő víz és az 1 mm-nél nagyobb szilárd testek ellen védett, ezért nedves helyiségbe és védett kültéri helyre is beépíthető. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék falon kívüli, felületre szerelhető kivitelű, rögzítése: csavarral. A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Milyen bekötése van?

A szerelvény csavaros bekötésű, a vezeték csavarszorítóval rögzül. A csatlakoztatható érkeresztmetszet 2,5 mm².

Milyen színben készül?

Ez a változat szürke (közelítő RAL-szám: 7035). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Sorolható más szerelvényekkel?

Ez a kivitel önálló szerelvényhelyre készült, sorolásra nem alkalmas.
