Legrand Program Mosaic 077402 2x2P+F DLP aljzat, sínezett, fehér, gyermekvédelemmel, eszközbeépítő csatorna, 16A 250V, IP40 ( 077402 )

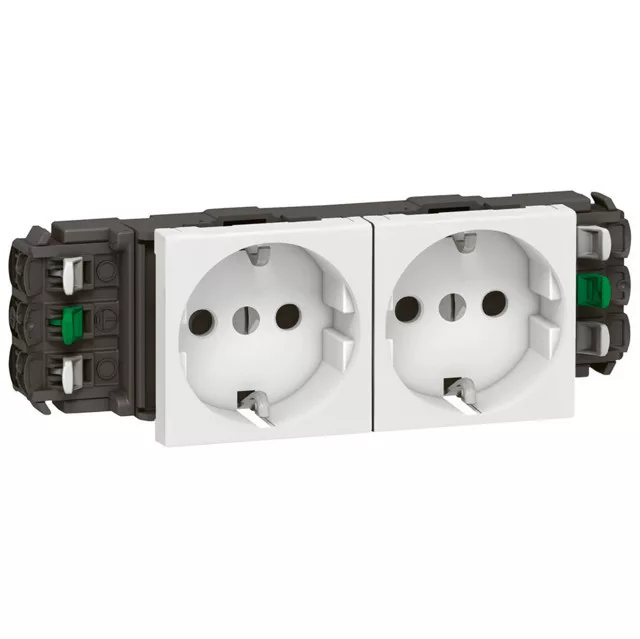

Legrand Program Mosaic 077402 — 2x2P+F csatlakozóaljzat, fehér

A Legrand 077402 cikkszámú terméke 2x2P+F csatlakozóaljzat, a Program Mosaic szerelvénysorozat tagja, burkolata fehér, védettsége IP40.

A Program Mosaic a Legrand moduláris rendszere: a funkciók 1, 2 és 4 moduláris egységben épülnek be, így irodai és ipari környezetben szabadon összeállítható szerelvénysorok készíthetők. Ennek a kivitelnek a saját védettsége IP40, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 077402
• Termékcsalád: Program Mosaic
• Funkció: 2x2P+F csatlakozóaljzat
• Burkolat / fedlap színe: fehér
• RAL-szám (közelítő): 9003
• Szerelési mód: eszközbeépítő csatorna
• Rögzítés módja: Reteszelő rögzítés
• Vezeték bekötése: rugós
• Csatlakoztatható érkeresztmetszet: 2,5 mm²
• Névleges üzemi áram: 16 A
• Névleges üzemi feszültség: 250 V
• IP védettség: IP40
• IK védelem (mechanikai): IK04
• Gyermekvédelem: igen (zsalus védelem)
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Fényes
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 45 × 135 × 44 mm
• Üzemi hőmérséklet: -5 °C … 35 °C
• Tömeg: 100,2 gr

Felhasználási terület

Lakó- és munkahelyi terek elektromos ellátására: nappali, hálószoba, konyha, iroda és közlekedő csatlakozási pontjainak kialakítására. Az IP40 védettség miatt nedves helyiségben — fürdőszobában a védelmi zónákon kívül, mosókonyhában, pincében — és védett kültéri helyen is használható.

Hasznos tudnivalók a választáshoz

• Az IP40 jelölés azt jelenti, hogy a termék az 1 mm-nél nagyobb szilárd testek ellen védett. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A sorozat kapcsolódó kínálatát a Legrand Program Mosaic dugalj / csatlakozóaljzat kategóriában böngészheted tovább.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Mit jelent a 2P+F jelölés?

A 2P+F két áramvezető pólust (fázis és nulla) és a külön földelő érintkezőt jelenti. Ez a Magyarországon szabványos, védőföldeléses csatlakozóaljzat-kialakítás.

Van rajta gyermekvédelem?

Igen, az aljzat zsalus gyermekvédelemmel készül: a zsaluk csak akkor nyílnak, ha mindkét érintkezőbe egyszerre, egyenletesen érkezik a dugó villája, így egyetlen tárggyal nem nyitható ki.

Mekkora áram terhelhető rá?

Az aljzat névleges áramértéke 16 A. A rákötött fogyasztók összteljesítménye ne haladja meg ezt, és az áramkör kismegszakítója is ehhez legyen méretezve.

Mit jelent a termék IP40 védettsége?

Az IP40 azt jelenti, hogy a termék az 1 mm-nél nagyobb szilárd testek ellen védett. A beépítés helyét ennek megfelelően kell megválasztani.

Milyen bekötése van?

A szerelvény rugós (gyorscsatlakozós) bekötésű, a vezeték szerszám nélkül rögzíthető. A csatlakoztatható érkeresztmetszet 2,5 mm².

Milyen színben készül?

Ez a változat fehér (közelítő RAL-szám: 9003). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Mekkora a termék mérete?

A méretei 45 × 135 × 44 mm (magasság × szélesség × mélység). Felújításnál érdemes összevetni a meglévő szerelvény és a szerelvénydoboz méretével.

Milyen anyagból készül?

A termék anyaga műanyag, felületkezelése kezeletlen, felülete fényes.
