Legrand Program Mosaic 077150 ELV 2P aljzat, 1 modul, fehér, gyermekvédelemmel, modulhordozó, 3A 48V, IP41 ( 077150 )

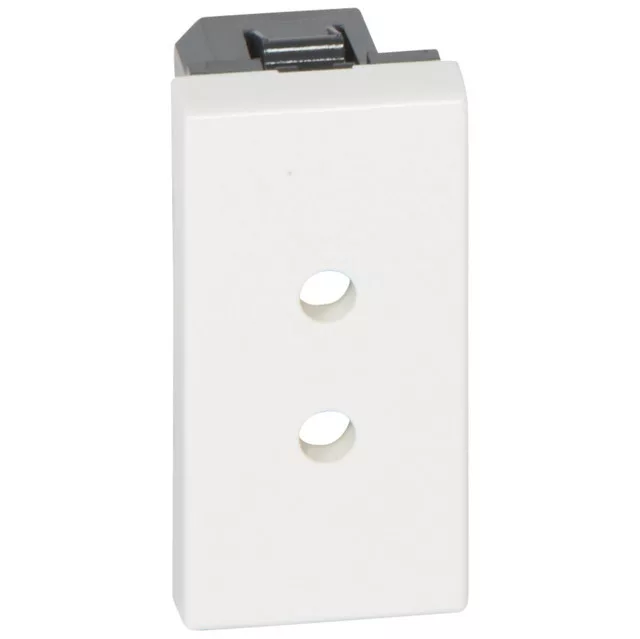

Legrand Program Mosaic 077150 — csatlakozóaljzat, fehér

A Legrand 077150 cikkszámú terméke csatlakozóaljzat, a Program Mosaic szerelvénysorozat tagja, burkolata fehér, védettsége IP41.

A Program Mosaic a Legrand moduláris rendszere: a funkciók 1, 2 és 4 moduláris egységben épülnek be, így irodai és ipari környezetben szabadon összeállítható szerelvénysorok készíthetők. Ennek a kivitelnek a saját védettsége IP41, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 077150
• Termékcsalád: Program Mosaic
• Funkció: csatlakozóaljzat
• Burkolat / fedlap színe: fehér
• RAL-szám (közelítő): 9003
• Szerelési mód: modulhordozó
• Rögzítés módja: Reteszelő rögzítés
• Vezeték bekötése: csavaros
• Csatlakoztatható érkeresztmetszet: 4 mm²
• Névleges üzemi áram: 3 A
• Névleges üzemi feszültség: 48 V
• IP védettség: IP41
• IK védelem (mechanikai): IK04
• Gyermekvédelem: igen (zsalus védelem)
• Anyaga: Műanyag
• Felületkezelés: Kezeletlen
• Felület kivitele: Fényes
• Halogénmentes: igen
• Antimikrobiális bevonat: igen
• Méret (magasság × szélesség × mélység): 45 × 22,5 × 38 mm
• Üzemi hőmérséklet: -5 °C … 35 °C
• Tömeg: 21 gr

Felhasználási terület

Lakó- és munkahelyi terek elektromos ellátására: nappali, hálószoba, konyha, iroda és közlekedő csatlakozási pontjainak kialakítására. Az IP41 védettség miatt nedves helyiségben — fürdőszobában a védelmi zónákon kívül, mosókonyhában, pincében — és védett kültéri helyen is használható.

Hasznos tudnivalók a választáshoz

• Az IP41 jelölés azt jelenti, hogy a termék az 1 mm-nél nagyobb szilárd testek és a csepegő víz ellen védett. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A teljes szerelvénysorhoz a sorozat többi eleme is kell — ezeket a Legrand Program Mosaic keretek, rögzítőperemek kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Van rajta gyermekvédelem?

Igen, az aljzat zsalus gyermekvédelemmel készül: a zsaluk csak akkor nyílnak, ha mindkét érintkezőbe egyszerre, egyenletesen érkezik a dugó villája, így egyetlen tárggyal nem nyitható ki.

Mekkora áram terhelhető rá?

Az aljzat névleges áramértéke 3 A. A rákötött fogyasztók összteljesítménye ne haladja meg ezt, és az áramkör kismegszakítója is ehhez legyen méretezve.

Mit jelent a termék IP41 védettsége?

Az IP41 azt jelenti, hogy a termék az 1 mm-nél nagyobb szilárd testek és a csepegő víz ellen védett. A beépítés helyét ennek megfelelően kell megválasztani.

Milyen bekötése van?

A szerelvény csavaros bekötésű, a vezeték csavarszorítóval rögzül. A csatlakoztatható érkeresztmetszet 4 mm².

Milyen színben készül?

Ez a változat fehér (közelítő RAL-szám: 9003). A sorozat további színeiben is elérhető, és a keretek színe is szabadon kombinálható.

Mekkora a termék mérete?

A méretei 45 × 22,5 × 38 mm (magasság × szélesség × mélység). Felújításnál érdemes összevetni a meglévő szerelvény és a szerelvénydoboz méretével.

Milyen anyagból készül?

A termék anyaga műanyag, felületkezelése kezeletlen, felülete fényes.

Milyen hőmérsékleten használható?

Az üzemi hőmérséklet-tartomány -5 °C és 35 °C között van. Ezen kívül a működés és az élettartam sem garantált.
