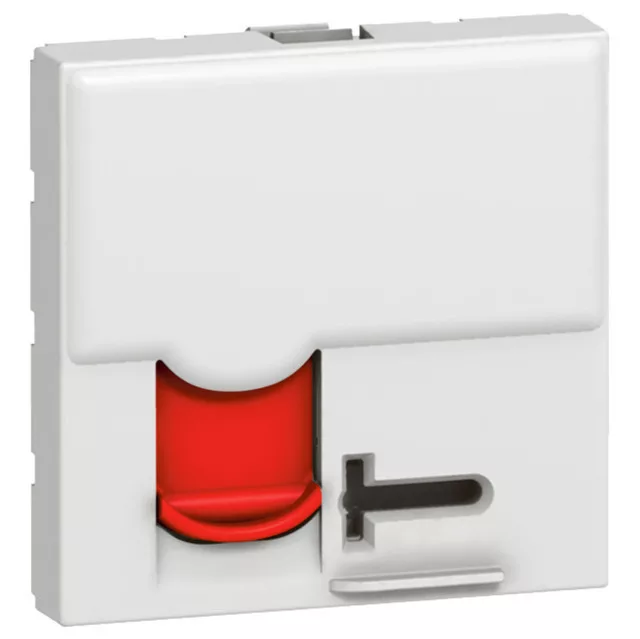

Legrand Program Mosaic 076596 — informatikai csatlakozóaljzat (RJ45)

A Legrand 076596 cikkszámú terméke informatikai csatlakozóaljzat (RJ45), a Program Mosaic szerelvénysorozat tagja. Süllyesztett, szerelvénydobozba építhető kivitelű, védettsége IP20.

A Program Mosaic a Legrand moduláris rendszere: a funkciók 1, 2 és 4 moduláris egységben épülnek be, így irodai és ipari környezetben szabadon összeállítható szerelvénysorok készíthetők. Ennek a kivitelnek a saját védettsége IP20, ezért a beépítés helyét ehhez kell igazítani.

Műszaki jellemzők

• Cikkszám: 076596
• Termékcsalád: Program Mosaic
• Funkció: informatikai csatlakozóaljzat (RJ45)
• Szerelési mód: süllyesztett
• Rögzítés módja: Beakasztás (pattintós)
• IP védettség: IP20
• IK védelem (mechanikai): IK03
• Halogénmentes: igen
• Méret (magasság × szélesség × mélység): 45 × 45 × 39,5 mm
• Üzemi hőmérséklet: -40 °C … 70 °C
• Tömeg: 57,2 gr

Felhasználási terület

Strukturált hálózati kábelezés végpontjainak kialakítására: lakás, iroda, tanterem, szállodai szoba adatcsatlakozási pontjain. A termék beltéri, száraz helyiségbe készült; kültéri beépítésre nem alkalmas.

Hasznos tudnivalók a választáshoz

• Az IP20 jelölés azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A kódrendszer egészéről az IP védettség jelentése cikkünkben írunk.
• A teljes szerelvénysorhoz a sorozat többi eleme is kell — ezeket a Legrand Program Mosaic keretek, rögzítőperemek kategóriában találod meg.
• További szerelési és választási útmutatókat az Elektrikstore blogján olvashatsz.

Gyakori kérdések

Bekötésnél T568A vagy T568B sorrendet használjak?

Mindkettő megfelelő, de a kábelezés mindkét végén ugyanazt kell alkalmazni. Magyarországon a T568B a gyakoribb; a lényeg a következetesség, különben a kábel nem lesz átmenő.

Mit jelent a termék IP20 védettsége?

Az IP20 azt jelenti, hogy a termék szilárd testek ellen védett, víz ellen nem — beltéri, száraz helyiségbe készült. A beépítés helyét ennek megfelelően kell megválasztani.

Hogyan szerelhető fel?

A termék süllyesztett, szerelvénydobozba építhető kivitelű, rögzítése: beakasztás (pattintós). A bekötést feszültségmentesített állapotban, szakképzett villanyszerelőnek kell elvégeznie.

Mekkora a termék mérete?

A méretei 45 × 45 × 39,5 mm (magasság × szélesség × mélység). Felújításnál érdemes összevetni a meglévő szerelvény és a szerelvénydoboz méretével.

Milyen hőmérsékleten használható?

Az üzemi hőmérséklet-tartomány -40 °C és 70 °C között van. Ezen kívül a működés és az élettartam sem garantált.

Mit jelent az IK03 jelölés?

Az IK-szám a mechanikai ütés elleni védettséget adja meg: minél nagyobb, annál nagyobb ütési energiát bír el a burkolat. Ennek a terméknek az értéke IK03.

Halogénmentes a termék?

Igen, a szerelvény halogénmentes anyagból készül, így tűz esetén nem keletkezik belőle korrozív, halogéntartalmú füst — ez közintézményekben és szerverhelyiségekben előírás lehet.

Melyik sorozathoz illeszkedik?

A termék a Program Mosaic sorozat része, és csak az azonos sorozatú elemekkel alkotható egységes szerelvénysor — a különböző Legrand sorozatok mechanizmusai, keretei és burkolatai nem keverhetők.
