Kanlux 32609 KMB6 kismegszakító, 63 A, C karakterisztika, 4 modul, IP20 védettséggel, 400 V AC ( Kanlux 32609 )

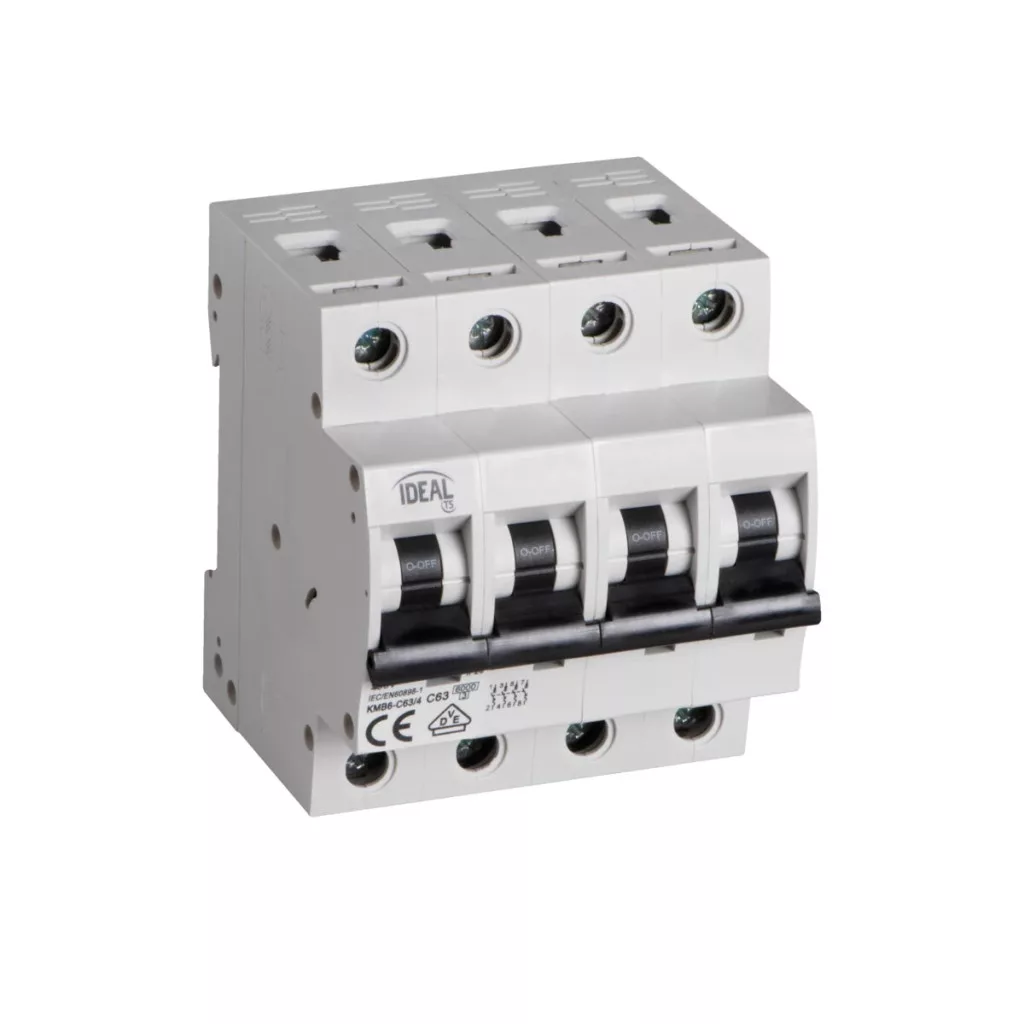

Kanlux 32609 KMB6 kismegszakító

A Kanlux 32609 KMB6 kismegszakító a Kanlux energiaelosztási készülékeinek egyike. Kialakítása a szabványos TH35-ös kalapsínre szerelést követi, így meglévő elosztóba is beépíthető.

Védettsége IP20. Emellett mérete szélesség 70 mm, hossz 76 mm, magasság 82 mm, üzemi feszültsége 400 V AC.

Műszaki jellemzők

• Cikkszám: Kanlux 32609
• Termékcsalád: KMB6
• Névleges áram: 63 A
• Kioldási jelleggörbe: C
• Modulszám: 4
• Védettség: IP20
• Névleges feszültség: 400 V AC
• Névleges frekvencia: 50 Hz
• Méretek: szélesség 70 mm, hossz 76 mm, magasság 82 mm
• Üzemi hőmérséklet-tartomány: -5–40 °C
• Nettó tömeg: 398 g
• Csatlakoztatható vezeték keresztmetszete: 1–25 mm²
• Vonatkozó szabvány: PN-EN 60898-1
• Névleges szigetelési feszültség (Ui): 500 V
• Alkalmazás: 4

Felhasználási terület

Lakossági és ipari elosztószekrénybe, TH35-ös kalapsínre szerelve, az áramkörök túláram és zárlat elleni védelmére.

Hasznos tudnivalók a választáshoz

• További villanyszerelési és világítástechnikai útmutatók: Elektrikstore blog

Gyakori kérdések

Hova szerelhető fel?

Az IP20 védettség mellett az ujjnál nagyobb szilárd testek ellen véd, víz ellen nem, ezért száraz belső térbe való. Közvetlen vízsugárnak vagy tartós nedvességnek kitett helyre nem alkalmas.

Milyen hálózaton használható?

Névleges üzemi feszültsége 400 V AC. Bekötése ilyen névleges feszültségű hálózatra történhet, a vonatkozó villamos előírások betartásával.

Mekkora a mérete?

A kismegszakító mérete: szélesség 70 mm, hossz 76 mm, magasság 82 mm. Nettó tömege 398 g.

Mit jelent a C karakterisztika?

A jelleggörbe azt adja meg, mekkora túláramnál és milyen gyorsan old ki a készülék. A B jelleggörbe érzékenyebb, világítási és dugaljkörökhöz való, a C jelleggörbe pedig elviseli a motorok és transzformátorok bekapcsolási áramlökését.

Mekkora áramkörhöz való?

Névleges árama 63 A. A megszakító értékét mindig a védendő vezeték keresztmetszetéhez kell választani, nem a csatlakoztatott fogyasztóhoz.

Mennyi helyet foglal az elosztóban?

4 modulnyi helyet, szabványos TH35-ös kalapsínen.

Milyen hőmérsékleten üzemeltethető?

A megengedett környezeti hőmérséklet-tartomány -5–40 °C. Ezen a tartományon kívül a készülék élettartama és megbízhatósága is csökkenhet.

Illeszkedik a többi Kanlux termékhez?

A Kanlux termékcsaládokon belül az elemek egymáshoz illeszkednek. Vegyes rendszer esetén a csatlakozás, a feszültség és a méret egyezését érdemes beszerzés előtt ellenőrizni.
