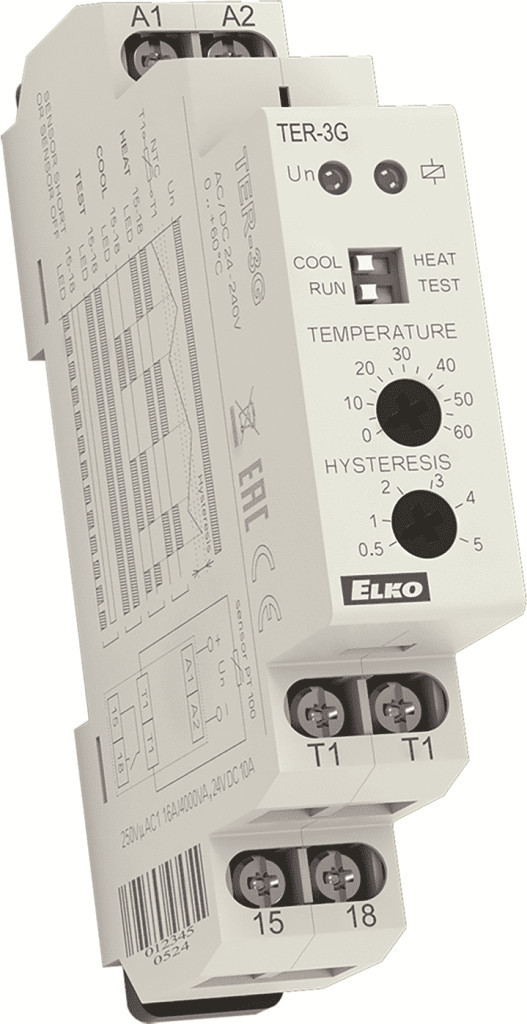

Elko EP TER-3G - Termosztát, 0.. +60 C, állítható hiszterézis, Pt100! ( 3845 )

• a TER-3x sorozat állítható hiszterézisű és funkciójú moduláris, egycsatornás termosztátjai hőmérséklet-ellenőrzésre és -szabályozásra használhatók, pl. kapcsolószekrényekhez, fűtési/hűtési rendszerekhez, folyadékok, hűtők, motorok, berendezések, nyílt terek stb. hőmérséklet szabályozásához.
• a sorozat 6 tagja a -30 .. +70 °C tartományt hat külöböző tartományban osztja meg:



  • TER-3A: -30 .. +10 °C; érzékelő: NTC
  • TER-3B: 0 .. +40 °C; érzékelő: NTC
  • TER-3C: +30 .. +70 °C; érzékelő: NTC
  • TER-3D: 0 .. +60 °C; érzékelő: NTC
  • TER-3G: 0 .. +60 °C; érzékelő: Pt100 !
  • TER-3H: -15 .. +45 °C; érzékelő: NTC




• a termosztátok ellenőrzik az érzékelő és az érzékelő vezetékének rövidzárlatát vagy szakadását (hiányát), melyet a piros LED villogásával jeleznek
• a fűtés/hűtés funkció előlapi DIP kapcsolóval választható
• a hiszterézis potenciométerrel állítható széles, 0,5 - 5 °C tartományban
• a külső TC vagy TZ típusú kettős szigetelésű hőmérséklet-érzékelők 10 cm (kivéve Pt100), 3, 6, 12 m hosszban választhatók (nem tartozék)
• az érzékelő bekötésére sorkapocs szolgál - a közeli bekötés így egyszerű megoldást biztosít kapcsolószekrény hőmérsékletének ellenőrzésére
• széles tartományú AC/DC 24 - 240 V tápfeszültség, galvanikusan nem leválasztott
• kimeneti érintkező: 1x NO, 16 A/250 V AC1
• a kimenet állapotát piros LED, a tápfeszültség jelenlétét zöld LED jelzi
• 1-MODUL széles, DIN sínre szerelhető

Technikai paraméterek

• TER-3G: egyszintű termosztát, Pt100 külső érzékelőhöz (nem tartozék)
• Tápfeszültség csatlakozók: A1-A2
• Tápfeszültség: AC/DC 24–240 V (AC 50–60Hz) - galvanikusan nem leválasztott
• Energiafogyasztás: 2 VA
• Tápfeszültség tűrése: - 15%; + 10%
• Hőmérséklet érzékelő: külső Pt100 (nem tartozék)
• Hiszterézis: 0,5 - 5 °C között állítható
• Hőmérséklet-szabályozási tartomány: 0 .. +60 °C
• Kimeneti érintkezők: 1x NO, 16 A/AC1 (AgSnO₂)
• Működési helyzet: tetszőleges
• Felszerelés: DIN sínre (EN 60715)
• Védettség: IP40 az előlap / IP10 csatlakozók felöl
• Méretek: 90 x 17,6 x 64 mm
• Tömeg: 73 g
