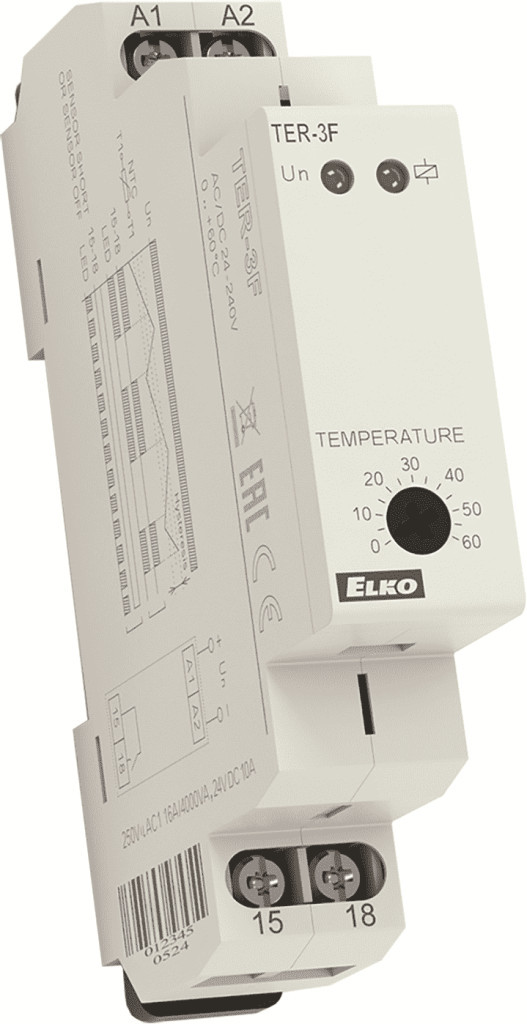

Elko EP TER-3F - Termosztát, 0.. +60 C, fix hiszterézis ( 3844 )

• a TER-3E és TER-3F típusú fix hiszterézisű, fűtés-szabályozás funkciójú moduláris, egycsatornás termosztátok hőmérséklet-ellenőrzésre és -szabályozásra használhatók, pl. kapcsolószekrényekhez, fűtési rendszerekhez, folyadékok, hűtők, motorok, berendezések, nyílt terek stb. hőmérséklet szabályozásához.



  • TER-3E: 0 .. +60 °C; érzékelő: NTC
  • TER-3F: 0 .. +60 °C; beépített érzékelő: NTC




• a termosztátok ellenőrzik az érzékelő és az érzékelő vezetékének rövidzárlatát vagy szakadását (hiányát), melyet a piros LED villogásával jeleznek
• alapfunkció fűtés-szabályozás, hűtéshez kiegészítő relére van szükség
• fix, 1 °C hiszterézis
• TER-3E - a külső TC vagy TZ típusú kettős szigetelésű hőmérséklet-érzékelők 10 cm (kivéve Pt100), 3, 6, 12 m hosszban választható (nem tartozék)
• az érzékelő bekötésére sorkapocs szolgál (TER-3E) - a közeli bekötés így egyszerű megoldást biztosít kapcsolószekrény hőmérsékletének ellenőrzésére
• széles tartományú AC/DC 24 - 240 V tápfeszültség, galvanikusan nem leválasztott
• kimeneti érintkező: 1x NO, 16 A/250 V AC1
• a kimenet állapotát piros LED, a tápfeszültség jelenlétét zöld LED jelzi
• 1-MODUL széles, DIN sínre szerelhető

Technikai paraméterek

• TER-3F: egyszintű termosztát
• Tápkapcsok: A1-A2
• Tápfeszültség: AC/DC 24–240 V (AC 50–60Hz) - galvanikusan nem leválasztott
• Energiafogyasztás: 2 VA
• Tápfeszültség tűrés: - 15%; + 10%
• Hőmérséklet érzékelő: beépített NTC termisztor
• Hőmérséklet-szabályozási tartomány: 0 .. +60 °C
• Hiszterézis: fix, 1 °C
• Kimeneti érintkezők: 1x NO, 16 A/AC1 (AgSnO₂)
• Működési helyzet: tetszőleges
• Felszerelés: DIN sínre (EN 60715)
• Védettség: IP40 az előlap / IP10 csatlakozók felöl
• Méretek: 90 x 17,6 x 64 mm
• Tömeg: 73 g
