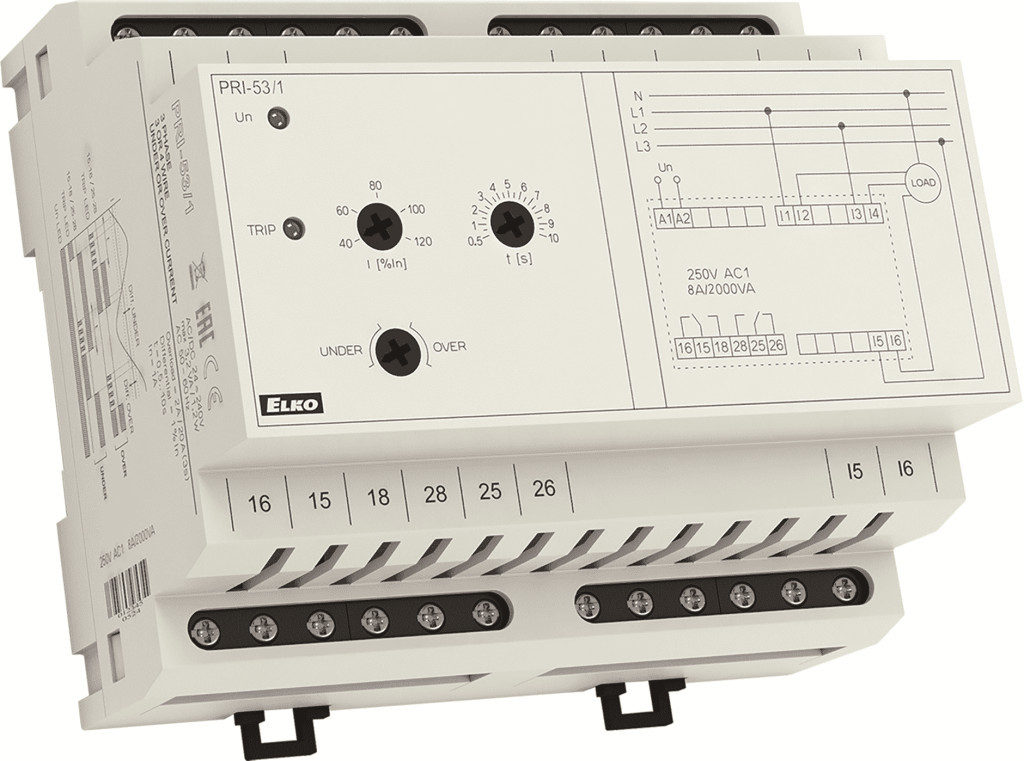

Elko EP PRI-53/1 - Áramfigyelő relé ( 4213 )

• A PRI-53 típusú áramfigyelő relék 3-fázisú áramkörök áramhatárainak figyelésére alkalmas eszközök (pl. daruk, motorok, stb.)
• két változatban kaphatók:



  • PRI-53/1: névleges áram AC 1 A; 3x 1 A beépített sönt
  • PRI-53/5: névleges áram AC 5 A; 3x 5 A beépített sönt




• A 3-fázisú fogyasztó áramvezetékeit a belső söntökön kell bekötéssel átvezetni
• A 24-240 V AC/DC tápfeszültség galvanikusan leválasztott a figyelt áram áramkörétől
• Állítható áramszint az „I_n” százalékában: 40 - 120 % között
• Fix, 1% I_n differencia szint
• Állítható késleltetés a beállított határérték átlépésére: 0,5 - 10 s
• Választható funkciók:




  • UNDER – az áram „I” beállított szint alá csökkenésének figyelése
  • OVER – az áram „I” beállított szint túllépésének figyelése




• Kimeneti relé: 2x váltóérintkező
• Csatlakoztatható áramváltó nagyobb áramok figyeléséhez, akár 600 A-ig
• 6-MODUL széles, DIN sínre szerelhető

Technikai paraméterek

• PRI-53/1: 3-fázisú áramfigyelő 3x 1 A belső sönttel
• Tápfeszültség csatlakozók: A1, A2
• Tápfeszültség: 24 - 240 V AC/DC
• Tápfeszültség tűrése: ± 10%
• AC működési frekvencia: 45 - 65 Hz
• Energiafogyasztás (max.): 3 VA/1,2 W
• Névleges áram: AC 1A
• Kimeneti relé érintkező: 2x CO, 8 A/AC1 (AgNi) aranyozott
• Üzemi hőmérséklet: -20 .. + 55 °C
• Védettség: IP40 az előlap / IP20 csatlakozók felöl
• Méretek: 90 x 105 x 64 mm
• Tömeg: 208 g
