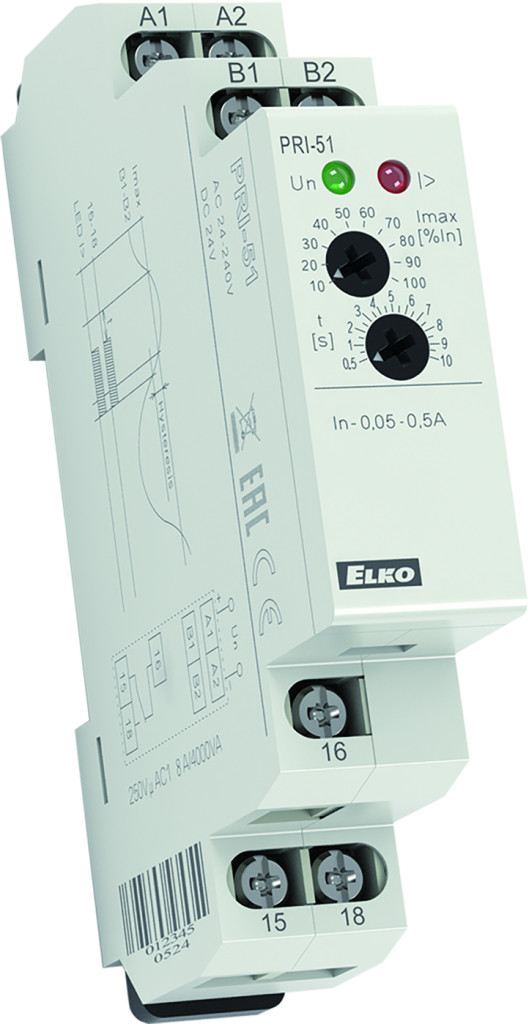

Elko EP PRI-51/2 - Áramfigyelő relé ( 7039 )

• a PRI sorozat áramfigyelő reléi 1-fázisú AC áramok figyelésére használható áramhatár-kapcsolók (I_max felett a relé bekapcsol)
• alkalmasak pl. két fogyasztó közötti retesz kialakítására, működés detektálására, stb.
• a fogyasztó vezetékét a belső söntön kell bekötéssel átvezetni.
• a figyelt áramérték (I_max) potenciométerrel állítható be, a tartományon belül
• a figyelt áramtartománytól függően különböző típusok állnak rendelkezésre:



  • AC 0,05 - 0,5 A
  • AC 0,1 - 1 A
  • AC 0,2 - 2 A
  • AC 0,5 - 5 A
  • AC 0,8 - 8 A
  • AC 0,1 - 10 A
  • AC 1,6 - 16 A




• állítható késleltetés 0.5 - 10 s tartományban a rövid áramcsúcsok által okozott kapcsolások kiküszöbölésére
• lehetőség van a max. áramnál nagyobb áram figyelésére is külső áramváltóval - max. 600 A!
• széles tápfeszültség tartomány: AC 24 - 240 V és DC 24 V
• A tápfeszültség galvanikusan el van választva a figyelt áram hálózatától
• kimeneti kontaktus: 1x váltóérintkező 8 A/AC1
• 1-modul széles, DIN sínre szerelhető

Technikai peraméterek

• tápfeszültség csatlakozók: A1 - A2
• tápfeszültség: AC 24–240 V és DC 24 V (AC 50–60 Hz)
• energiafogyasztás: max. 1,6 W
• tápfeszültség tűrés: -15%; + 10%
• áramtartomány: PRI-51/2: AC 0,2 - 2 A
• áramérték beállítása: potenciométerrel
• kimeneti érintkezők száma: 1x 8 A/AC1, CO (AgNi)
• üzemi hőmérséklet: -20 .. +55 °C
• működési helyzet: tetszőleges
• felszerelés: DIN sínre (EN 60715)
• védettség: IP40 az előlap / IP10 csatlakozók felöl
• méretek: 90 x 17,6 x 64 mm
• tömeg: 72 g
